Συνδεσμολογία NAS σε εταιρικό δύκτιο

[Tzimmys]

Είπα σε έναν φίλο να του συνδέσω ένα nas που αγοράσαμε, προκειμένου να τραβάει backups σε έναν server που έχει στην επιχείρησή του.



Έλα όμως που να το συνδέσω, δεν είναι τόσο εύκολη υπόθεση τελικά.



Στο rac υπάρχουν switche, watchguard, modem/router, άλλα που δεν καταλαβαίνω και δεν έχω ιδέα το πώς δουλεύουν όλα αυτά.



Προσπάθησα να το συνδέσω απευθείας στο modem, αλλά δεν το είδε. Με λίγο γκουγλάρισμα, είδα ότι θέλει σύνδεση στο switch, αλλά και πάλι δεν ξέρω τι να κάνω ακριβώς. Ότι και αν δοκίμασα, δεν βλέπω το nas.

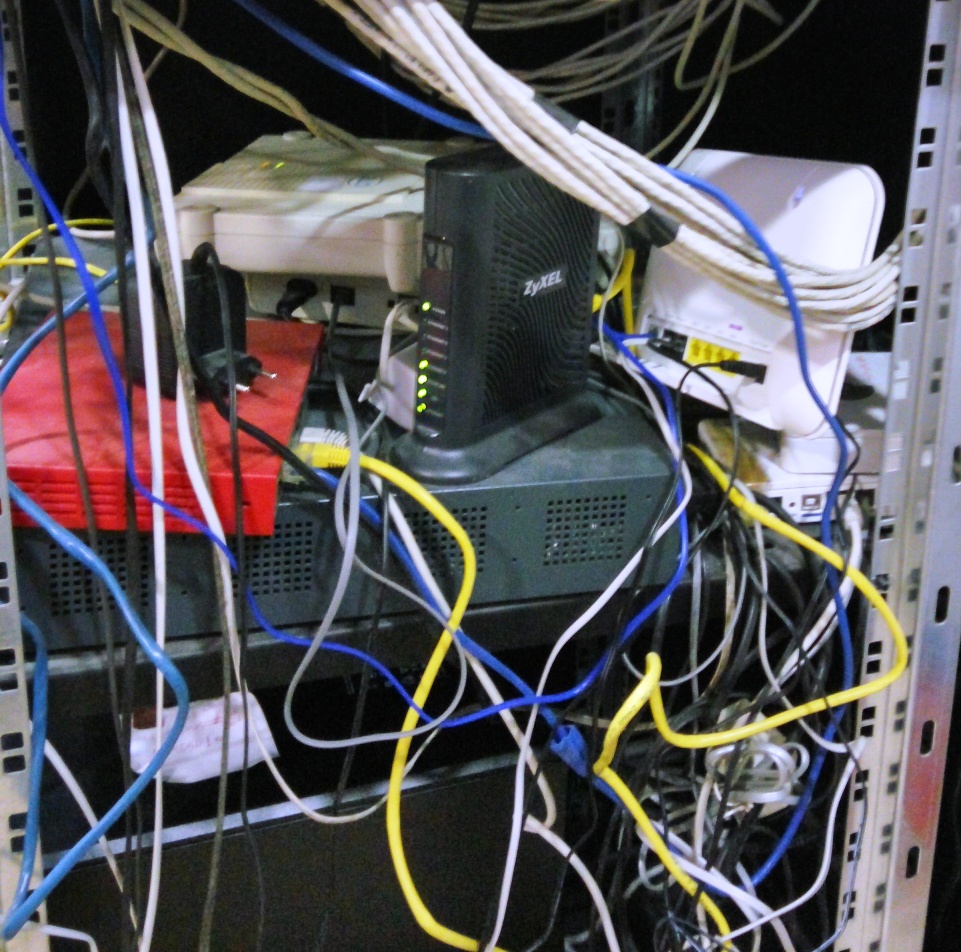

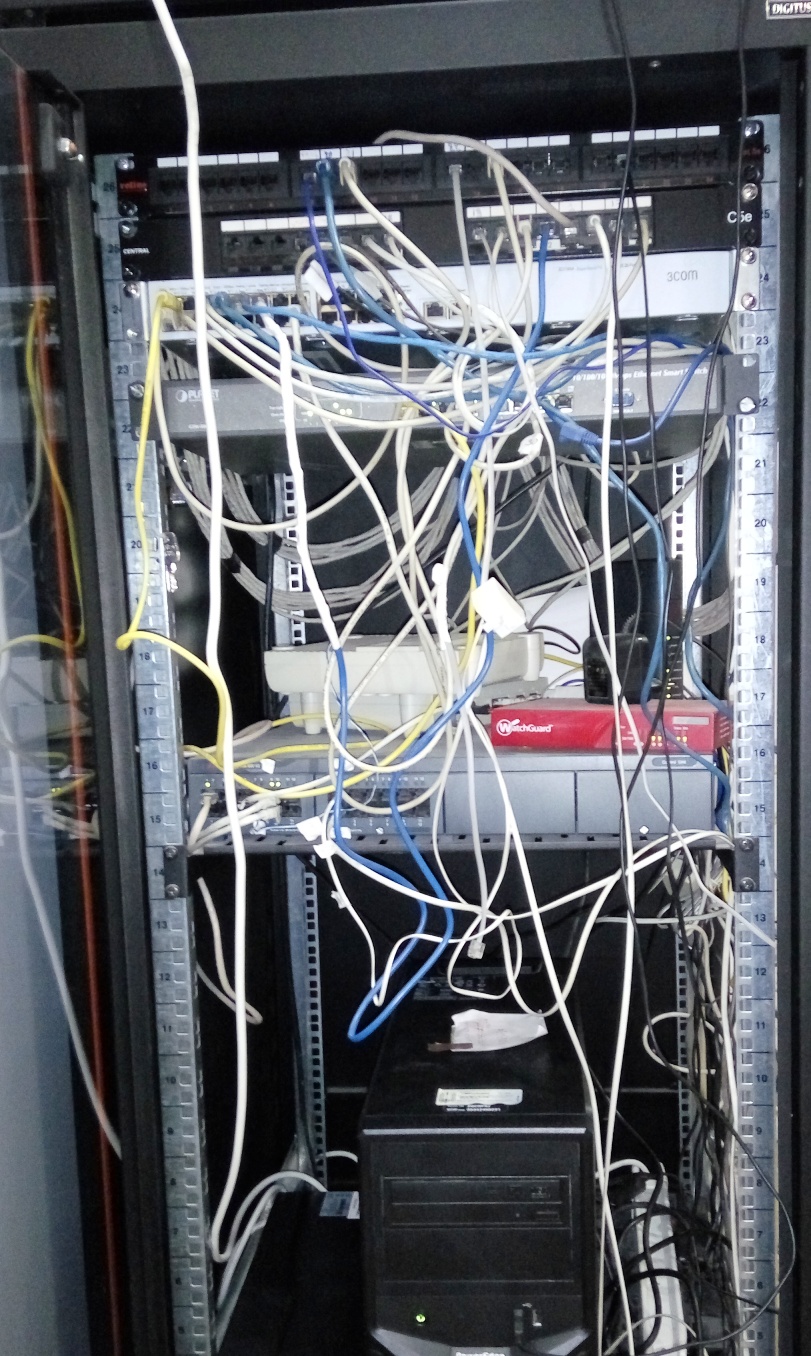

Επισυνάπτω και μια φωτό του rac, μπας και βοηθήσει....



Ευχαριστώ.



Edit, το nas είναι το DNS-320L.

[mad-proffessor]

Δες που καταληγει το utp καλωδιο του σερβερ (δηλαδη σε ποιο switch).Στο ιδιο switch θα βαλεις και το nas. Αν δε το δειτε ειναι επειδη λογικα θα θελει ρυθμιση ειτε σε vlan, ειτε σε port authority (802.1x), ειτε σε firewall.

[ktgeorge]

Αν ο server εχει διπλη καρτα δικτυου και η μια κάθεται, μπορεις να το συνδεσεις απευθειας πάνω, που προτείνεται, γιατι ειναι αμεση η επικοινωνια end2end και δεν θα παιρνανε τα backup data απο το συνολικό δικτυο.

Απλα θα πρέπει να σεταρεις 2 IP μια για το νας μια για το server.

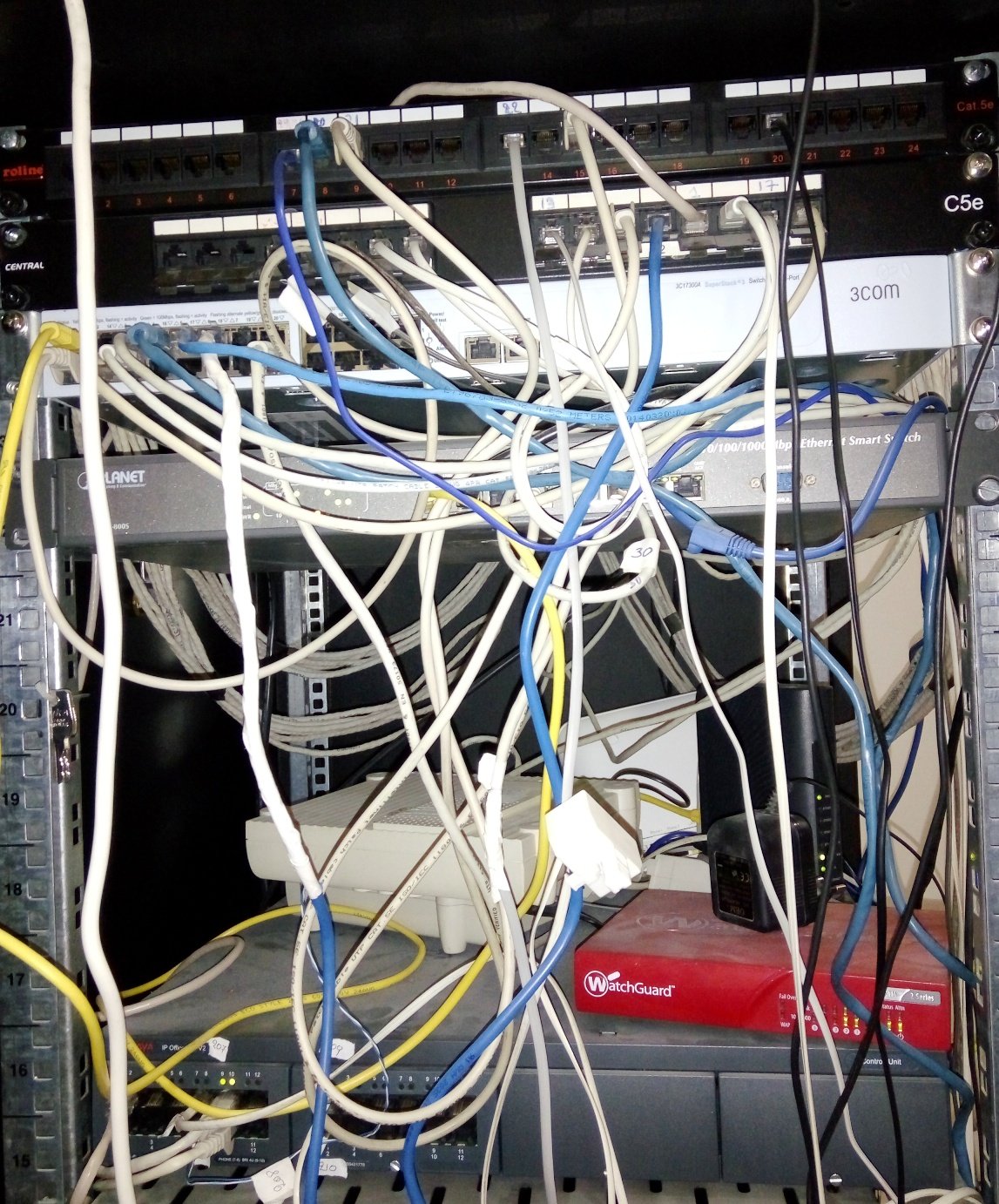

Αν θες να το κανεις access το nas και απο αλλους υπολογιστες του δικτυου΄, οπως βλεπω τις φωτο στο μπλε 3com πρεπει να το πατσαρεις.

[soteras]

Λογικά στο 3ο το κουμπώνεις πάντως βάλτε μια τάξη σωστή στα καλώδια εκεί ένα μαραφέτι να χαλάσει άντε να βγάλεις άκρη

Επίσης προσοχή με το κόκκινο είναι firewall switch μπορεί να σε κόβει και αυτό αλλά δεν είμαι σίγουρος.Μπορείς να δοκιμάσεις να το κουμπώσεις πριν το κόκκινο switch πάνω στο ρουτερ καρφί ώστε να μην τον πιάνει κανένα firewall ή ότι άλλο

Επίσης πιστεύω δίσκο έχει μέσα το λέω γιατί στο εμπόριο παίζει και η θήκη χωρίς δίσκο.Χμμμ πάντως αμα δεν το κατέχεις πολύ μην το παλέψεις και γίνει κάποιο λάθος και μετά στο φέρει στο κεφάλι.Επίσης μπορεί να έριχνα ένα τηλ στη watchguard να ρώταγα άμα έχει κάποια παράμετρο που με κόβει καθώς το switch αυτό η δουλεία του είναι να μπλοκάρει σε όλο το δύκτιο ότι του έχεις ρυθμήσει.Δεν συνιστώ να το βγάλεις ούτε για δοκιμή από το δύκτιο για να δεις άμα παίξει χωρίς αυτό.

[Tzimmys]

Δες που καταληγει το utp καλωδιο του σερβερ (δηλαδη σε ποιο switch).Στο ιδιο switch θα βαλεις και το nas. Αν δε το δειτε ειναι επειδη λογικα θα θελει ρυθμιση ειτε σε vlan, ειτε σε port authority (802.1x), ειτε σε firewall.



Τέλεια, πολύ καλή αρχή. Θα ξεκινήσω έτσι, και να δεν το ξαναδώ, θα επανέλθω να αναλύσουμε τα υπόλοιπα που λες...



Αν ο server εχει διπλη καρτα δικτυου και η μια κάθεται, μπορεις να το συνδεσεις απευθειας πάνω, που προτείνεται, γιατι ειναι αμεση η επικοινωνια end2end και δεν θα παιρνανε τα backup data απο το συνολικό δικτυο.

Απλα θα πρέπει να σεταρεις 2 IP μια για το νας μια για το server.



Αν θες να το κανεις access το nas και απο αλλους υπολογιστες του δικτυου΄, οπως βλεπω τις φωτο στο μπλε 3com πρεπει να το πατσαρεις.



Δε με ενδιαφέρει να το βλέπουν όλοι, ίσα-ίσα μάλλον, αλλά ο server (αν θυμάμαι καλά), είχε μία θύρα, αλλιώς ΛΟΓΙΚΑ θα το είχα δοκιμάσει.



Λογικά στο 3ο το κουμπώνεις πάντως βάλτε μια τάξη σωστή στα καλώδια εκεί ένα μαραφέτι να χαλάσει άντε να βγάλεις άκρη

Επίσης προσοχή με το κόκκινο είναι firewall switch μπορεί να σε κόβει και αυτό αλλά δεν είμαι σίγουρος.Μπορείς να δοκιμάσεις να το κουμπώσεις πριν το κόκκινο switch πάνω στο ρουτερ καρφί ώστε να μην τον πιάνει κανένα firewall ή ότι άλλο

Επίσης πιστεύω δίσκο έχει μέσα το λέω γιατί στο εμπόριο παίζει και η θήκη χωρίς δίσκο.Χμμμ πάντως αμα δεν το κατέχεις πολύ μην το παλέψεις και γίνει κάποιο λάθος και μετά στο φέρει στο κεφάλι.Επίσης μπορεί να έριχνα ένα τηλ στη watchguard να ρώταγα άμα έχει κάποια παράμετρο που με κόβει καθώς το switch αυτό η δουλεία του είναι να μπλοκάρει σε όλο το δύκτιο ότι του έχεις ρυθμήσει.Δεν συνιστώ να το βγάλεις ούτε για δοκιμή από το δύκτιο για να δεις άμα παίξει χωρίς αυτό.



Για τα καλώδια έχεις δίκιο, αλλά δεν είναι δουλειά μου και δεν έχω ιδέα. Αλλά όντως το χάος είναι εμφανές! Στο nas έχω βάλει έναν wd red. Θα κοιτάξω και να δω το που μπαίνει το guard και θα το λάβω και αυτό υπόψιν.



Σζας ευχαριστώ πάρα πολύ όλους!!!

[soteras]

Σαν άλλη λύση άμα σου σπάσει τα νεύρα θα έλεγα πχ τον δοκιμάζεις στο σπίτι σου βλέπεις αν τον διαβάζει και παίζεις μαζί του λιγάκι και μετά πας στην εταιρία και τον κοτσάρεις και παίζεις μαζί του.

[blanka]

Καταρχήν κούμπωσε το στο switch που πατάει και ο server, μετά τρέξε απο τον σερβερ(ή απο ένα απλό PC στο ίδιο switch) πρόγραμμα που βρίσκει και προγραμματίζει το NAS. Όλα τα NASακια έχουν προγραμματάκι σε CD, ή στην ιστοσελίδα τους , για εύκολη εγκατάσταση. αυτό θα βρει το NAS και θα μπορέσεις να του δώσεις ΙΡ κτλ.





Επίσης δες αν το εταιρικό δίκτυο έχει windows server DHCP που δίνει ΙΡ σε νέες συσκευές, και δες το εύρος ΙΡ και δώσε το NAS μια ΙΡ πάνω ή κάτω απο τις ΙΡ pool του DHCP (όχι πάνω απο 255) σε μια φυσικά που ξέρετε ότι δε χρησιμοποιείται . Αν το DHCP γίνεται απο το modem/router δες εκεί αυτά που σου είπα.





Μπορείς ακόμα να δεις και στο manual του NAS ποια είναι η default IP του NAS, και να βάλεις ένα PC του δικτύου (που πατάει στο ίδιο switch με το NAS) να την ΙΡ αυτή καρφωτά στην gateway, και DNS ,και να δώσεις ΙΡ στο PC σου , ένα νούμερο πάνω απο την default IP του NAS σου. Χτύπα μετά την ΙΡ του NAS σε έναν browser και δες αν ανοίγει η σελίδα διαχείρισης του NAS.



Στην χειρότερη παίρνεις ένα καλώδιο και συνδέεις ένα απλό PC με το NAS και κάνεις αυτό που σου έγραψα απο πάνω με τις ΙΡ και gateway. Μόλις το δεις , ρυθμίζεις τις ΙΡ του να είναι σε αντιστοιχία με του τοπικού δικτύου και μετά το βάζεις στο switch κανονικά και θα το δεις.

[rfc]

Αν δε τα καταφερεις βαλε το δισκο εσωτερικο μεσα στο μηχανημα σα δευτερο και καθαρισες.

[Tzimmys]



Καταρχήν κούμπωσε το στο switch που πατάει και ο server, μετά τρέξε απο τον σερβερ(ή απο ένα απλό PC στο ίδιο switch) πρόγραμμα που βρίσκει και προγραμματίζει το NAS. Όλα τα NASακια έχουν προγραμματάκι σε CD, ή στην ιστοσελίδα τους , για εύκολη εγκατάσταση. αυτό θα βρει το NAS και θα μπορέσεις να του δώσεις ΙΡ κτλ.





Επίσης δες αν το εταιρικό δίκτυο έχει windows server DHCP που δίνει ΙΡ σε νέες συσκευές, και δες το εύρος ΙΡ και δώσε το NAS μια ΙΡ πάνω ή κάτω απο τις ΙΡ pool του DHCP (όχι πάνω απο 255) σε μια φυσικά που ξέρετε ότι δε χρησιμοποιείται . Αν το DHCP γίνεται απο το modem/router δες εκεί αυτά που σου είπα.





Μπορείς ακόμα να δεις και στο manual του NAS ποια είναι η default IP του NAS, και να βάλεις ένα PC του δικτύου (που πατάει στο ίδιο switch με το NAS) να την ΙΡ αυτή καρφωτά στην gateway, και DNS ,και να δώσεις ΙΡ στο PC σου , ένα νούμερο πάνω απο την default IP του NAS σου. Χτύπα μετά την ΙΡ του NAS σε έναν browser και δες αν ανοίγει η σελίδα διαχείρισης του NAS.



Στην χειρότερη παίρνεις ένα καλώδιο και συνδέεις ένα απλό PC με το NAS και κάνεις αυτό που σου έγραψα απο πάνω με τις ΙΡ και gateway. Μόλις το δεις , ρυθμίζεις τις ΙΡ του να είναι σε αντιστοιχία με του τοπικού δικτύου και μετά το βάζεις στο switch κανονικά και θα το δεις.





Σε ευχαριστώ για τον κόπο σου φίλε, αλλά δεν κατάφερα τίποτα, δεν μπορούσα καν να μπω στο modem και τα παράτησα. Περιμένω από μέρα σε μέρα να έρθουν οι συνεργάτες τους να το σετάρουν.



Αν δε τα καταφερεις βαλε το δισκο εσωτερικο μεσα στο μηχανημα σα δευτερο και καθαρισες.



Αυτό δεν παίζει αδερφέ, αλλά σε ευχαριστώ.

[rfc]

Αν εχει watchguard ομως και δε το εχεις ξαναδουλεψει θα μπλεξεις. Αυτο σε κοβει και καλο ειναι τοτε να τους παρεις τηλεφωνο, αφου μαθεις τη πορτα και τη ip που παιζει το nas. Για να σεταρεις ισοτιμη ip  στο υποδικτυο θα πρεπει να το κανεις σε αυτονομο pc εκτος δικτυου.
