Ερώτηση ηλεκτρονικής - ηλεκτρολογικής φύσεως

[gdriver]

Καλημέρα παιδιά. μία ερώτηση γιατί δε μπορώ να βρω λύση.

αγόρασα ένα τηλέφωνο για το σπίτι με οθόνη και όλα τα συγχρονα καλούδια προκειμένου να αντικαταστήσω μία παλιά συσκευή. Δυστυχώς η νέα συσκευή προκειμένου να λειτουργούν όλα τα προγράμματα της πρέπει να έχει μέσα μπαταρίες. παίρνει 3 ΑΑ κατα προτίμηση όχι επαναφορτιζόμενες γιατί λόγω της χαμηλής τους τάσης η οθόνη των ενδείξεων είναι ισχνή. αν βάλω αλκαλικές τότε έχει μια χρά αντίθεση και φαίνονται όλα πεντακάθαρα.

Έκανα λοιπόν μία τροποποίηση στη συσκευή προκειμένου να δουλεύει με μετασχηματιστή επιτοίχιο. Αυτό που έκανα έιναι παρά πολύ απλό. αγόρα ένα βύσμα συνεχούς ρεύματος για σασσί βιδωτό (http://www.elektronik.gr/eshop/index.php?main_page=product_info&cPath=2142_232_658_1368_1371&products_id=23100&zenid=jeui052f2fuag8ega05a4v1kl5) και πήρα δύο μικρά καλωδιάκια . αφού τα κόλλησα στους ακροδέκτες του βύσματος , την άλλη άκρη των καλωδίων την κόλλησα απευθείας στον αρνητικό και θετικό πόλο του χώρου των μπαταριών.

Το πρόβλημα είναι το εξής που αντιμετωπίζω. ενώ η συσκευή λειτουργεί κανονικά πλέον με μετασχηματιστή , ωστόσο όλες οι γραμμες στο σπίτι έχουν παρεμβολές. έβαλα φιλτράκι σε όλες τις τηλεφωνικές πριζες αλλά το πρόβλημα παραμένει. άμα αποσυνδέσω το μετασχηματιστή και βάλω μπαταρίες τότε εξαφανίζονται όλες οι παρεμβολές και η γραμμή είναι καθαρή.

τί συμβαίνει ;

[veteranos123]

Λογικά το τροφοδοτικό δεν είναι σταθεροποιημένο και δημιουργεί παρεμβολές. Mε ένα σταθεροποιημένο μάλλον δεν θα χεις πρόβλημα.

[gdriver]

αυτό δεν το σκέφτηκα η αλήθεια . το τροφοδοτικό είναι switching (ό,τι και αν σημαίνει αυτό) , και το μαγαζί που το πήρα μου είπε πως όλα τα witching είναι σταθεροποιημένα. να σου πω όμως την αλήθεια δεν το πολυεμπιστεύομαι.

απλώς να προσθέσω πως η παρεμβολή διαχέεται σε όλες τις υπόλοιπες τηλεφωνικές συσκευές.

το τροφοδοτικό που χρησιμοποιώ είναι αυτό.

http://www.emimikos.gr/MW3R15GS/

[soteras]

Επίσης η τάση είναι σωστή που περνάει η μήπως είναι πιο πολλή.Αν θυμάμαι η μπαταρίες είναι 1.5volt η κάθεμια οπότε θέλουμε 4.5volt πόσα έχεις βάλει να δίνει.

[veteranos123]

Xmmm το τροφοδοτικό αναφέρει πως είναι σταθεροποιημένο. Πολλές συσκευές που λειτουργούν με 2 μπαταρίες 1,5 volt (άρα 3 volt σύνολο) για να λειτουργήσουν με μετασχηματιστή θέλουν 4,5 volt και όχι 3 volt (όσο είναι οι μπαταρίες), γιατί όμως;



Για δώστου 4,5 volt και αν μπορείς δοκίμασε άλλο τροφοδοτικό.

[soteras]

Γενικά μην υπερβεις πολύ όμως την τάση.Μην τα κάνουμε όλα μούτι.Μετά σαν άλλη λύση θα μου ερχόταν άμα έχεις πολύ κοντά το φυς του ρευματος με του τηλ να ειναι το θεμα αυτο

[gdriver]

ευχαριστώ για τις απαντήσεις. λοιπόν στα 4,5 βολτ η οθόνη είναι αρκετά ισχνή. έτσι με πολύ δισταγμό το έβαλα στα 5 βολτ και η οθονη δείχνει καμπάνα. όμως, τόσο στα 4,5 όσο και στα 5 πάλι ή ίδια περεμβολή σε όλο το σπίτι. έβαλα και μόνωση πάνω από τα καλώδια μήπως φταίει αυτό αλλά και πάλι τίποτα. μηπως το τροφοδτικό είναι μάπα και δεν είναι τόσο σταθεροποιημένο. τουλάχιστον στις οδηγίες του δε γράφει κάτι τετοι. ψάχνω για αναφορές με λέξεις όπως regulated unregulated. τίποτε δεν αναφερεται στο εγχειρίδιο

[veteranos123]

Έχεις πολύμετρο;

[gdriver]

ναι. αλλά δεν έχω μάθει να το χρησιμοποιώ.

[veteranos123]

Βάλε μια φωτογραφία από το πολύμετρο (να την έχεις τραβήξει εσύ), τους ακροδέκτες και το βύσμα του τροφοδοτικού και θα κάνεις μια μέτρηση για να δούμε αν είναι σταθεροποιημένο.

[gdriver]

με photobucket ή έχει κάποια γκαλερί το insomnia που την ανεβάζω εκεί;

[veteranos123]

Πατάς "περισσότερες επιλογές" -> 'Επιλέξτε αρχεία -> και βάζεις τις εικόνες

[gdriver]

ok. κατά τις 5 θα τις βάλω. αν μπορείς να με κατευθύνεις . θα βάλω και του τηλεφώνου.

[gdriver]

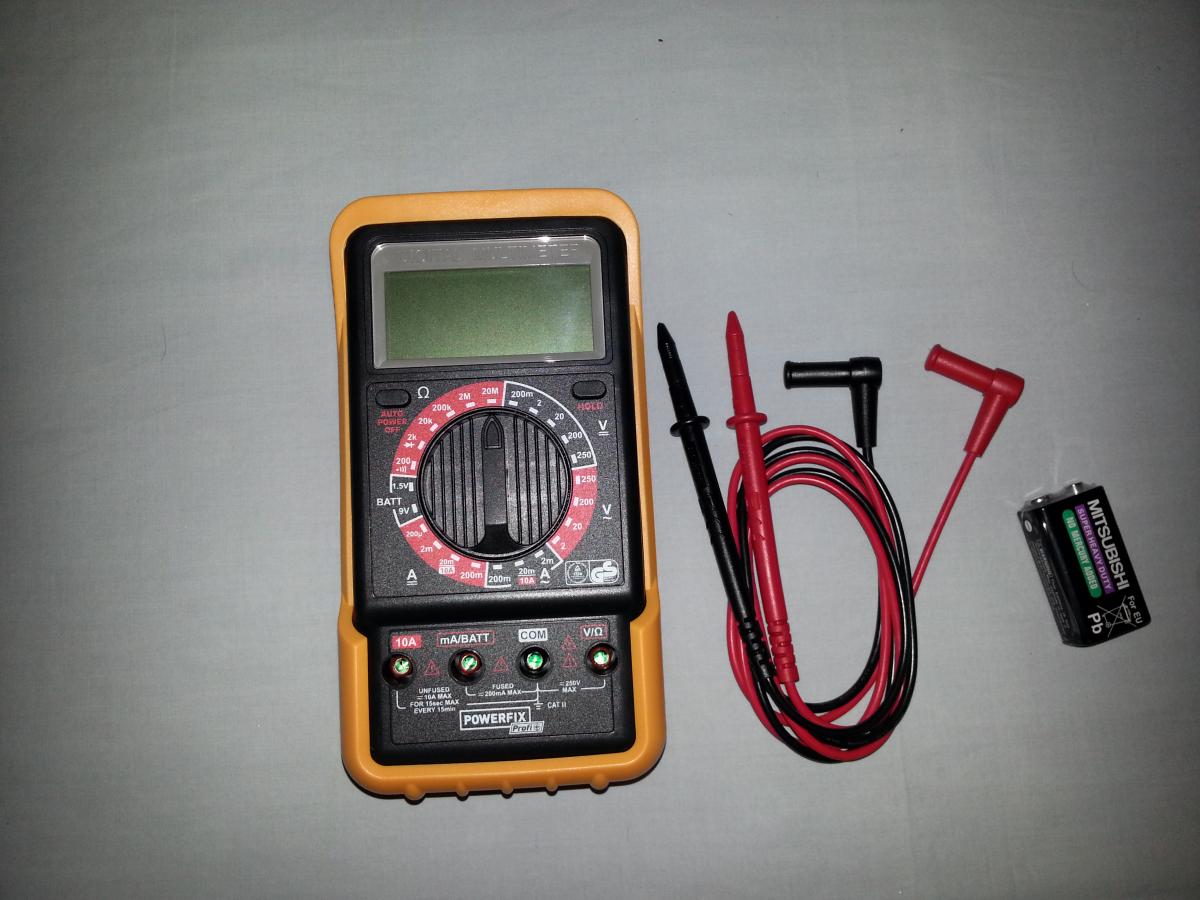

το πολύμετρο

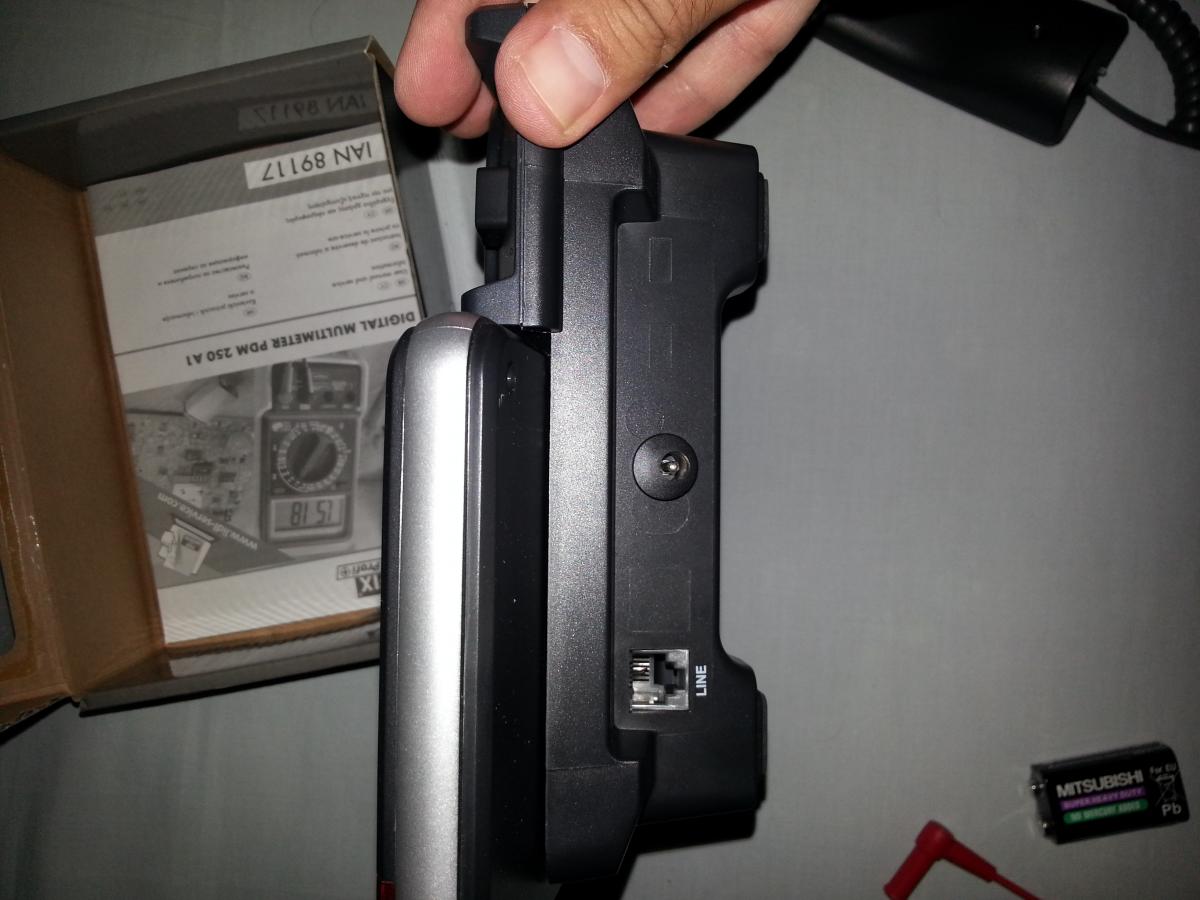

το βυσματάκι μέσα στο τηλέφωνο που έκανα προσθήκη

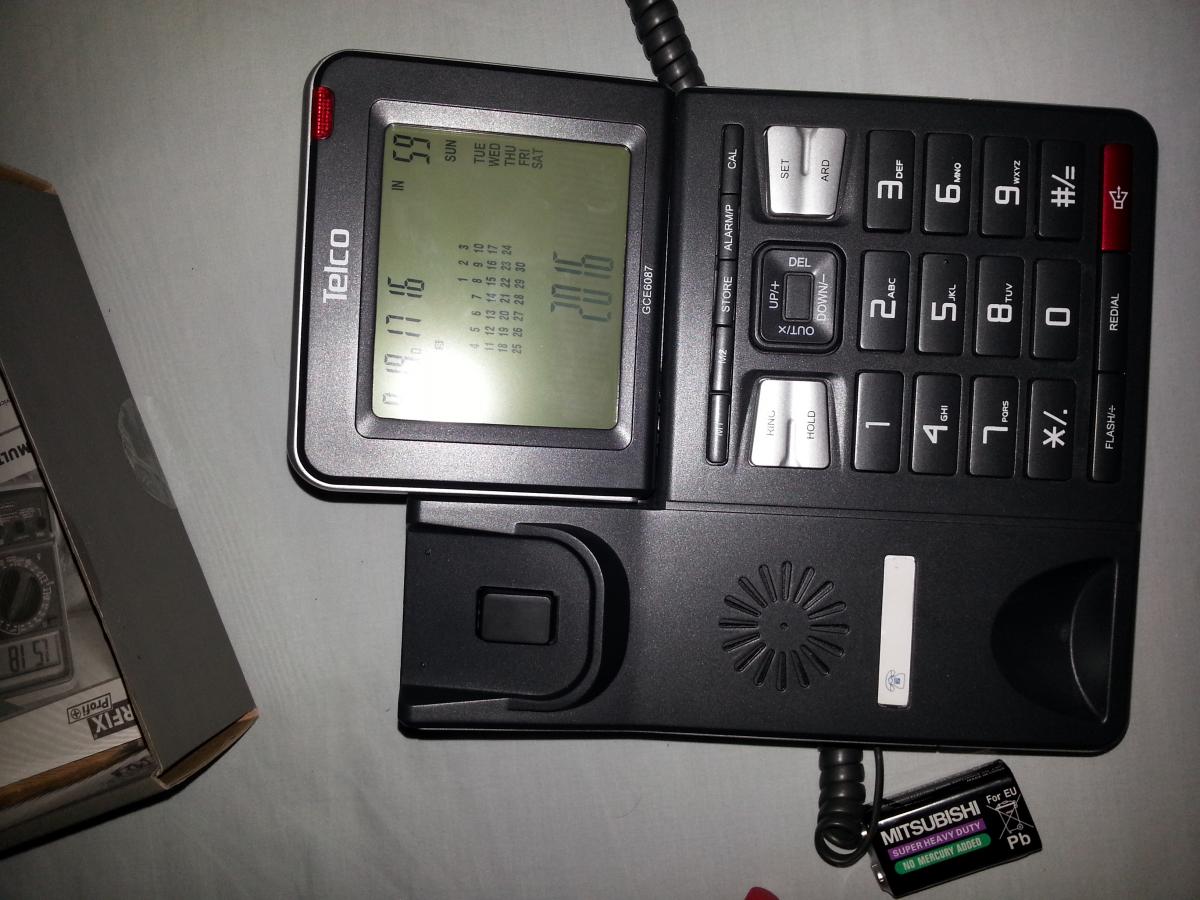

το τηλέφωνο.

η συνδεσμολογία έγινε συμφώνως με το παρακάτω σχεδιάγραμμα

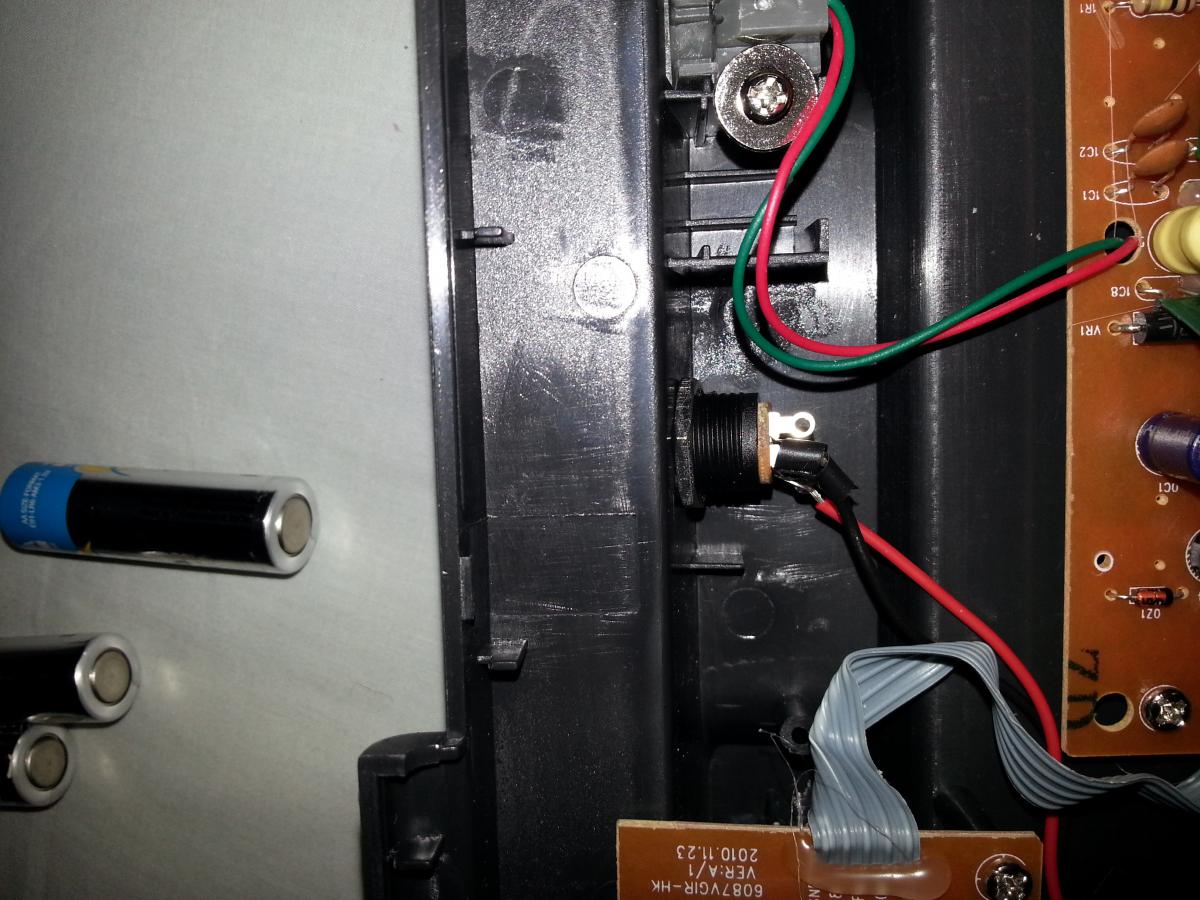

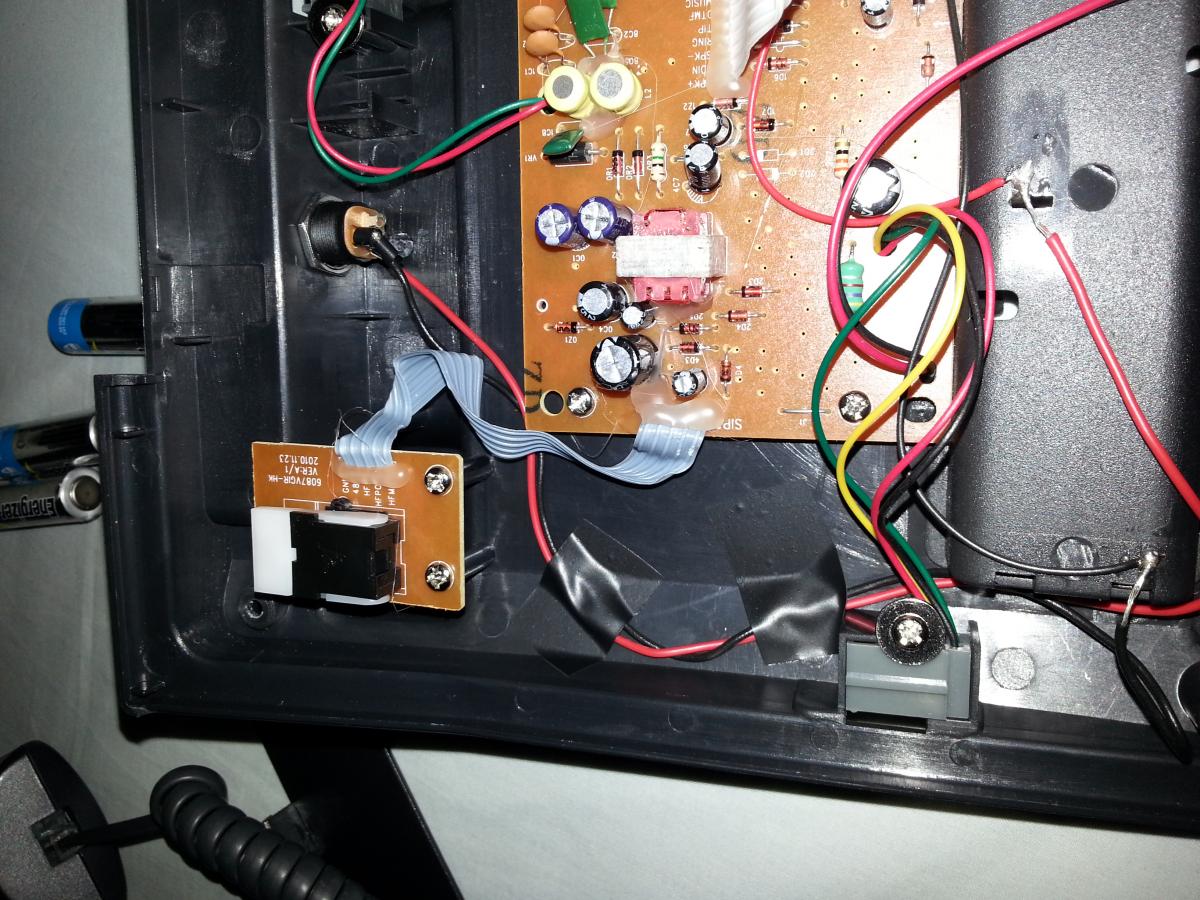

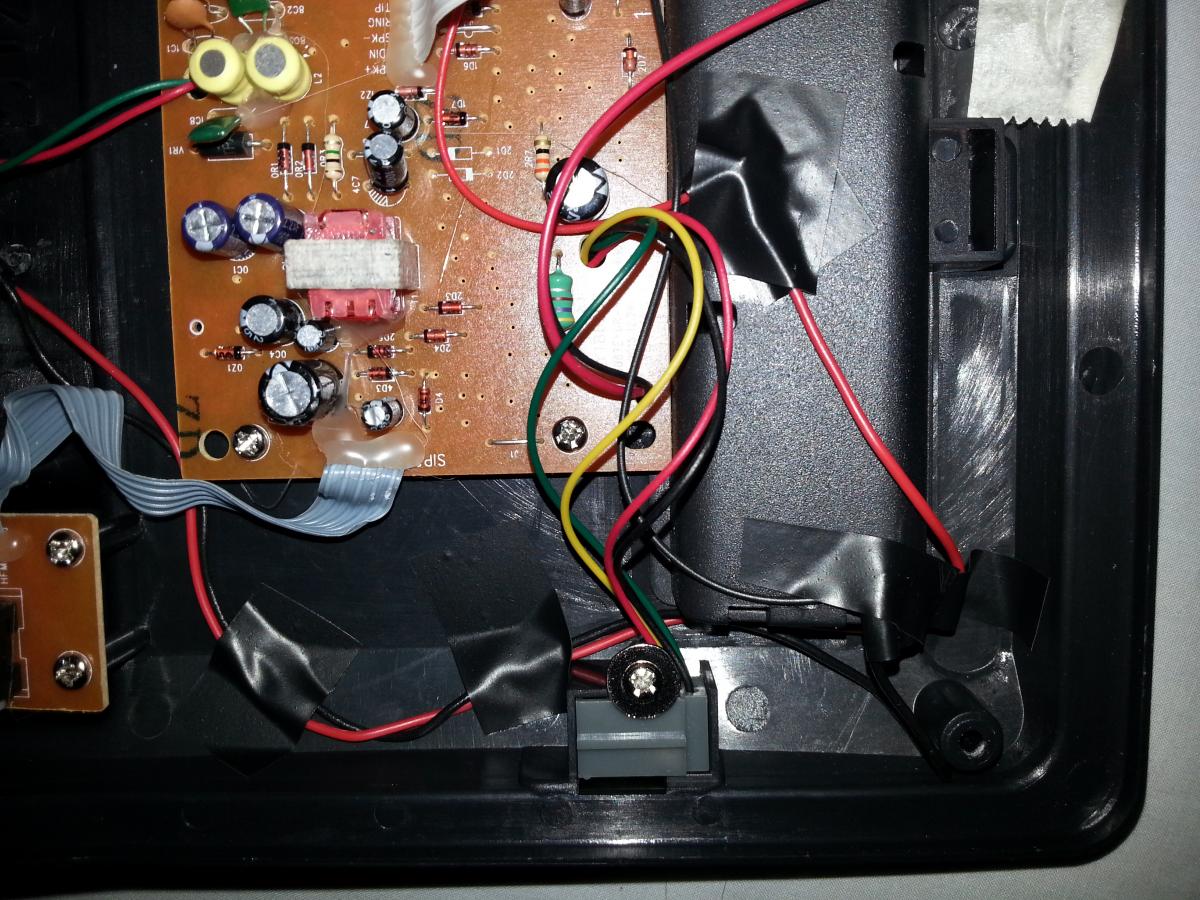

και 3 φωτογραφίες για να δεις πως κ που κόλλησα τα καλωδιάκια.

[soteras]

Ισως εκει που περνας το καλωδιο ρευματος διπλα απο το τηλεφωνου του ακουστικου να γίνετε η λαλακια φαση παρασιτα δοκίμασε να το περάσεις από την απέναντί μερία.Και βρε κανά τροφοτικό έστω δανικό.Δες τίποτα άμα έχεις κανενα 5 αρι από τίποτα μικρο συσκευη τύπου φορτιστη μηχανής ή κάτι τέτοιο.
