Ένωση καλωδίων ακουστικών

[Simos805]

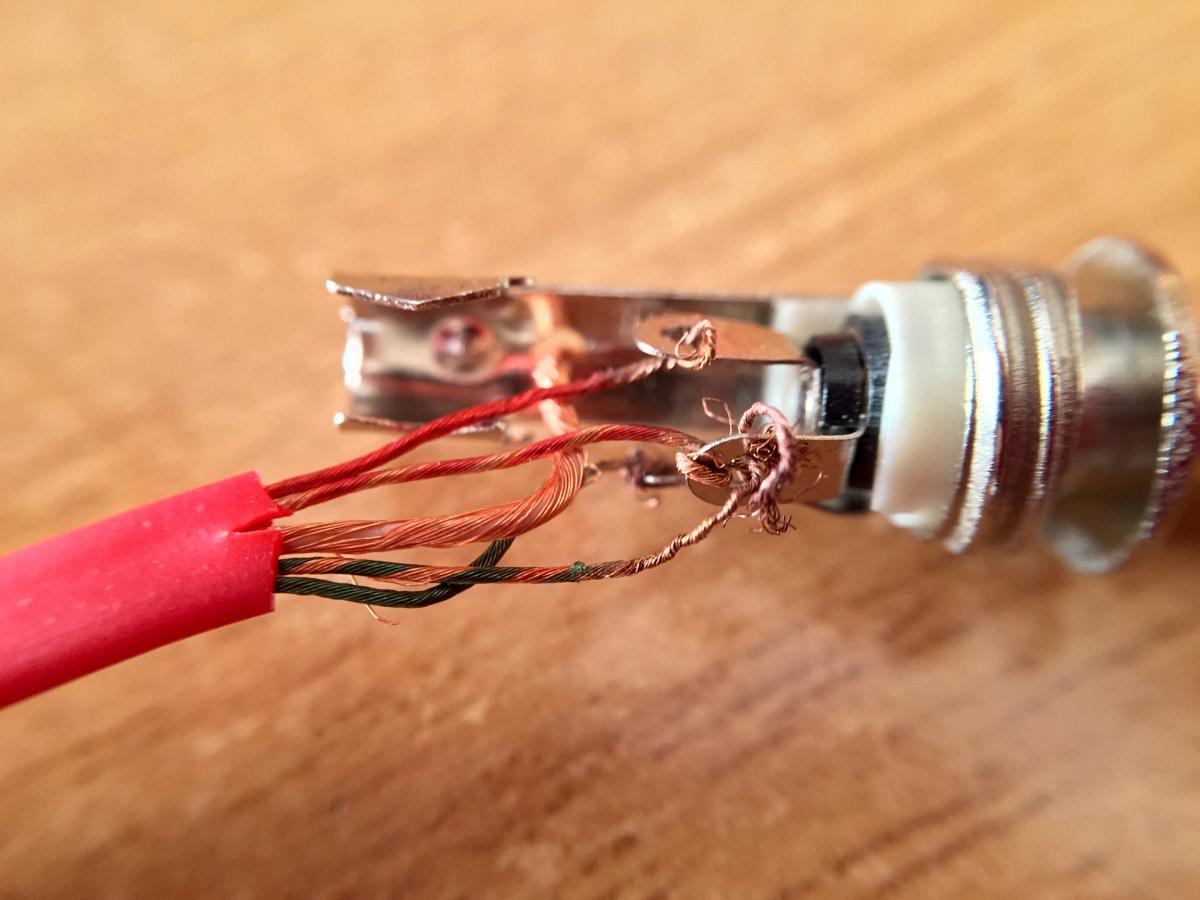

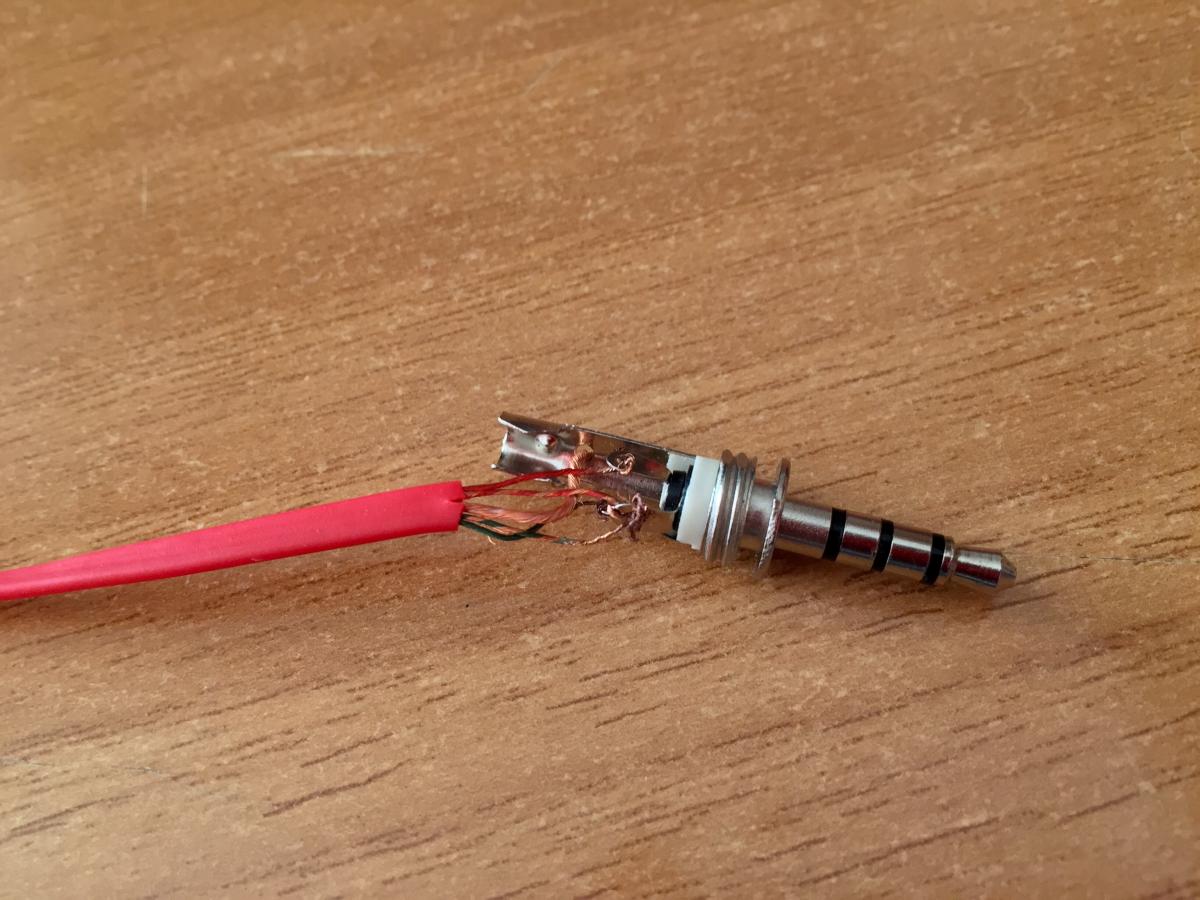

Καλησπέρα, έχω ακουστικά ψείρες με μικρόφωνο και θέλω να τα συνδέσω σε βίσμα mini jack. Ξέρει κανείς που συνδέεται το κάθε καλώδιο?

Έκανα μια προσπάθεια αλλά ακούγονται κάπως σαν να γίνεται αντίχειση, και επισης δεν διυλεύει το μικρόφωνο.

[Fubar.gr]

Αν η παρακάτω εικόνα είναι σωστή:





Εκεί που έχεις συνδέσει τα δύο καλωδιάκια, πρέπει να πάνε στο άλλο αυτάκι, αυτό που στην είκόνα είναι σημειωμένο Ring 2. Και αυτό που τώρα είναι στο Ring 2 πρέπει να πάει στο Ring 1.



Επίσης υποθέτω οτι το χοντρό καλώδιο είναι για το μικρόφωνο και είναι διπλό. Τον εξωτερικό χαλκό θα το συνδέσεις επίσης στο Ring 2 και το μεσαίο θα πάει στο μεγάλο κεντρικό αυτί (Sleeve).

[Simos805]

Αν η παρακάτω εικόνα είναι σωστή:





Εκεί που έχεις συνδέσει τα δύο καλωδιάκια, πρέπει να πάνε στο άλλο αυτάκι, αυτό που στην είκόνα είναι σημειωμένο Ring 2. Και αυτό που τώρα είναι στο Ring 2 πρέπει να πάει στο Ring 1.



Επίσης υποθέτω οτι το χοντρό καλώδιο είναι για το μικρόφωνο και είναι διπλό. Τον εξωτερικό χαλκό θα το συνδέσεις επίσης στο Ring 2 και το μεσαίο θα πάει στο μεγάλο κεντρικό αυτί (Sleeve).

Το έκανα. Τα ακουστικά φαίνεται να δουλεύουν σωστά αλλά το μικρόφωνο και τα κουμπιά αυξωμείωσης της έντασης δεν δουλεύουν. Άρα κάτι παίζει με το χοντρό καλώδιο λογικά.

Κάποια ιδέα που συνδέεται ο εσωτερικός και ο εξωτερικός χαλκός?
