Reflow κάρτας γραφικών σε Sony Vaio PCG-61611L

[Fubar.gr]

Γνωστός μου εχει ένα λάπτοπ Vaio PCG-61611L, το οποίο ενω φαινόταν οτι πάει να ανάψει και ακουγόταν ο δίσκος να κάνει κάτι, η οθόνη ήταν νεκρή.



Ψάχνω στο internet, και τα συμπτώματα αυτά είναι ενδεικτικα προβλήματος στην κάρτα γραφικών, το οποίο διορθώνεται με reflow. Οπότε δέν χάνω κάτι να δοκιμάσω.

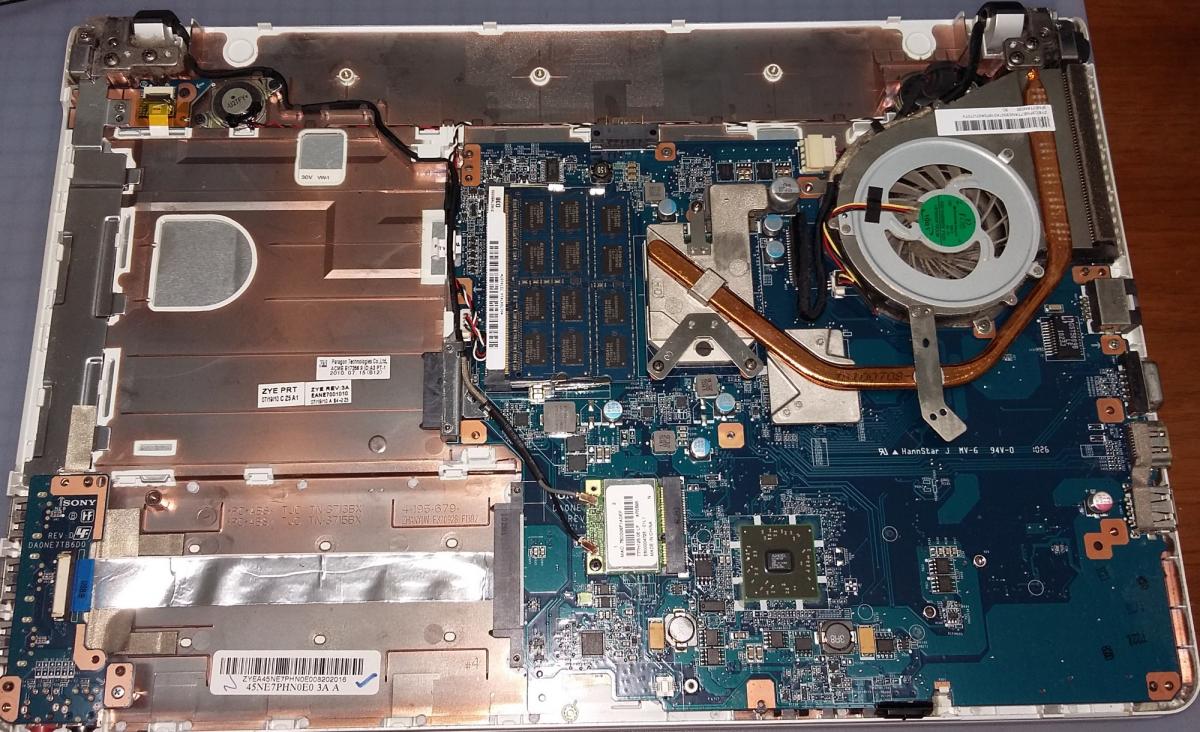

Το συγκεκριμένο λάπτοπ ανοίγει πολύ εύκολα, αφαιρούμε όλες τις βίδες απο το πίσω μέρος, αφαιρούμε το DVD και το δίσκο και το πίσω καπάκι βγαίνει, δίνοντας πλήρη πρόσβαση στη μητρική:





Η ψύκτρα έχει 3 βίδες στον επεξεργαστή και άλλες δύο κοντά στον ανεμιστήρα. Τις αφαιρώ, αποσυνδέω και το καλώδιο του ανεμιστήρα και η ψύκτρα βγαίνει:





Το μεγάλο ολοκληρωμένο πάνω αριστερά είναι ο επεξεργαστής και το μικρότερο κάτω δεξιά η GPU.

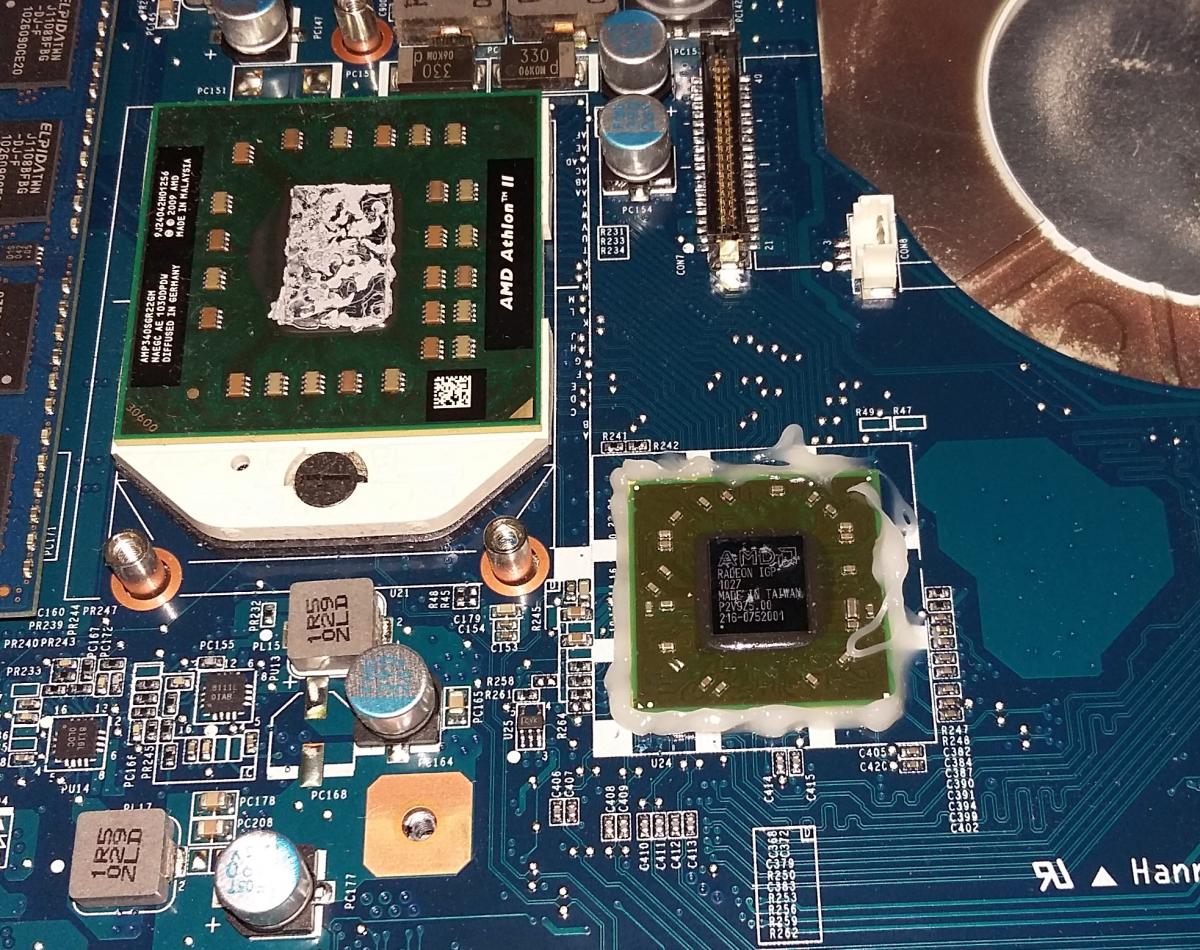

H gpu στις γωνίες έχει κόλλα. Η κόλλα αυτή μπαίνει μετά την κόλληση της πάνω στη μητρική και σκοπός της είναι η καλύτερη στήριξη του ολοκληρωμένου, έτσι ωστε το βάρος να μήν πέφτει εξολοκλήρου στα μπαλάκια. Όμως για τις ανάγκες του reflow πρέπει να αφαιρεθεί. Τα μπαλάκια θα λιώσουν και το ολοκληρωμένο θα αυτο-κεντραριστεί. Η κόλλα όμως δέν θα το αφήσει και η διαδικασία πιθανόν να αποτύχει.



Για να αφαιρέσω την κόλλα χρησιμοποίησα ένα κοπίδι χειροτεχνίας σαν αυτό: http:[email protected]<script data-cfhash='f9e31' type="text/javascript">/* */</script>r-Cutter-Knife-CT-210-AW10100.htm



Έβαλα με πάρα πολύ προσοχή τη λεπίδα ανάμεσα στην κόλλα και την πλακέτα και σιγά σιγά και ασκώντας όσο το δυνατόν πιό μικρή δύναμη, σε όλο το μήκος την ανασήκωσα.



Θέλει πολύ προσοχή να μην χαράξουμε την πλακέτα.

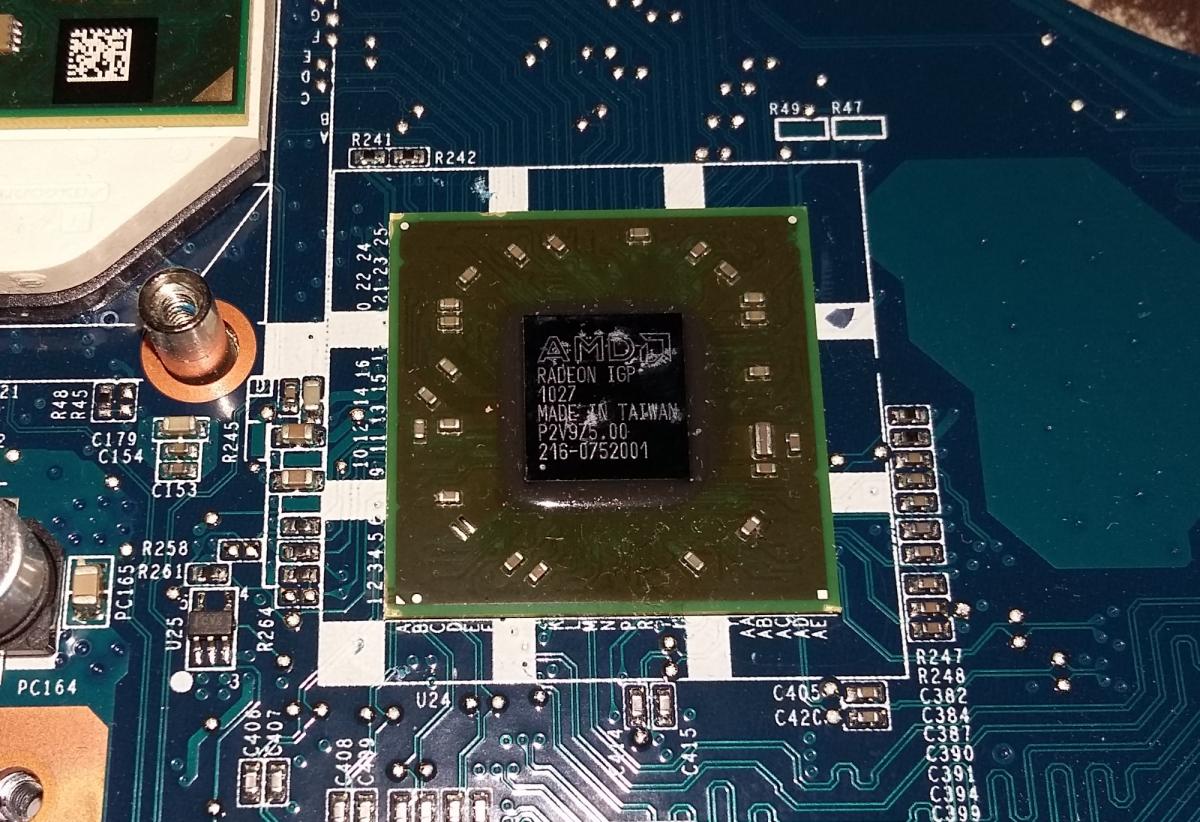

Αυτό ήταν ίσως το πιό επικίνδυνο βήμα της όλης διαδικασίας Εδώ η GPU χωρίς την κόλλα:

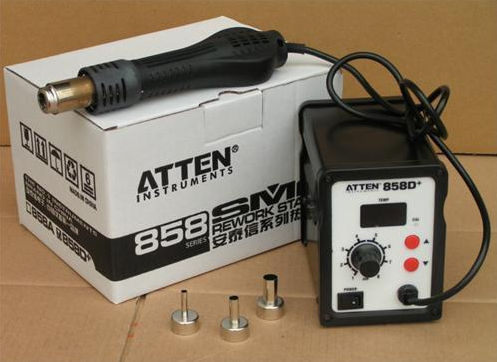

Πλέον η GPU είναι έτοιμη για το reflow. Ο σταθμός θερμού αέρα που έχω είναι ο Atten 858D+

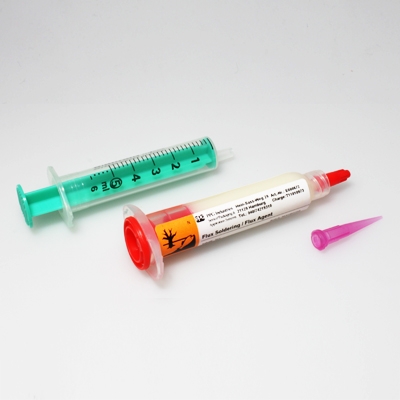

Το flux που χρησιμοποιώ είναι το no-clean της Ersa. Είναι ένα απο τα καλύτερα της αγοράς, αλλά είναι πανάκριβο, τα 5 ml κοστίζουν γύρω στα 30 ευρώ. Βέβαια τα 5 ml αρκούν για να κάνεις πάρα πολλά reflow, κολλήσεις κτλ.









Εφαρμόζω το flux γύρω απο τη GPU. Ο θερμός αέρας θα το υγροποιήσει και θα περάσει απο το κάτω μέρος του ολοκληρωμένου, οπου θα βοηθήσει τα μπαλάκια να κολήσουν καλύτερα πάνω στα pads της μητρικής:





Και προετοιμάζω το σταθμό θερμού αέρα. Κάθε μητρική και ολοκληρωμένο είναι διαφορετικά, οπότε στην τύχη ρυθμίζω το σταθμό στους 380 βαθμούς και βάζω χρονόμετρο στα 3 λεπτά για να κρατάω χρόνο και να μην την ψήσω εντελώς.



Ο συγκεκριμένος σταθμός είναι λίγο αδύναμος, οπότε μπορεί ο χρόνος και η θερμοκρασία να είναι λίγα. Αν δέν πετύχει θα επαναλάβω τη διαδικασία.



Σημαντικό είναι να μήν βάλουμε την ταχύτητα του αέρα πολύ δυνατά, γιατι μπορεί τα μικρότερα εξαρτήματα, όπως οι πυκνωτές απόζευξης πάνω και γύρω απο το ολοκληρωμένο, να παρασυρθούν απο τον αέρα και να τα ψάχνουμε!



Γι αυτό το ρύθμισα κάπου στη μέση.



Στη συνέχεια αρχίζω με αργές κυκλικές κινήσεις να θερμαίνω τη GPU, αλλά και τη μητρική γύρω της, χοντρικά σε μια απόσταση 2-3 cm απο το ολοκληρωμένο. Αν ζεστάνουμε μόνο το ολοκληρωμένο και η μητρική γύρω γύρω είναι κρύα, όταν στερεοποιηθούν τα μπαλάκια θα δημιουργηθούν τάσεις οι οποίες μπορεί να τα ραγίσουν πάλι.



Όταν τελειώσουμε κάνουμε τα εξής:



1) Βάζουμε το στόμιο του θερμού αέρα στη βάση του, όμως το αφηνουμε να φυσάει αέρα μέχρι να κρυώσει. Αν το σβήσουμε κατευθείαν όπως είναι ζεστό μπορεί να καεί η αντίστασή του.



2) Η μητρική θα είναι καυτή για πολύ ώρα οπότε δέν την πιάνουμε! Αφήνουμε τη μητρική να κρυώσει μόνη της για 10-15 λεπτά. Δέν την φυσάμε ούτε κάνουμε κάτι άλλο για να επιταγχύνουμε το κρύωμα.



3) Το flux θα έχει απλώσει και θα έχει αφήσει κολλώδη υπολείματα σε μεγάλη απόσταση απο το ολοκληρωμένο. Επειδή είναι τύπου no-clean δέν είναι απαραίτητο να το καθαρίσουμε, τα υπολλείματα δέν επηρρεάζουν με κάποιο τρόπο την πλακέτα. Αν όμως αποφασίσουμε να το καθαρίσουμε θέλει πολύ προσεκτικό καθαρισμό με κάποιο ειδικό spray ή υγρό για την αφαίρεση flux και μπατονέτες. Επειδή πολλά μπορούν να πάνε στραβά κατα τον καθαρισμο, αποφάσισα να το αφήσω όπως είναι με το flux.

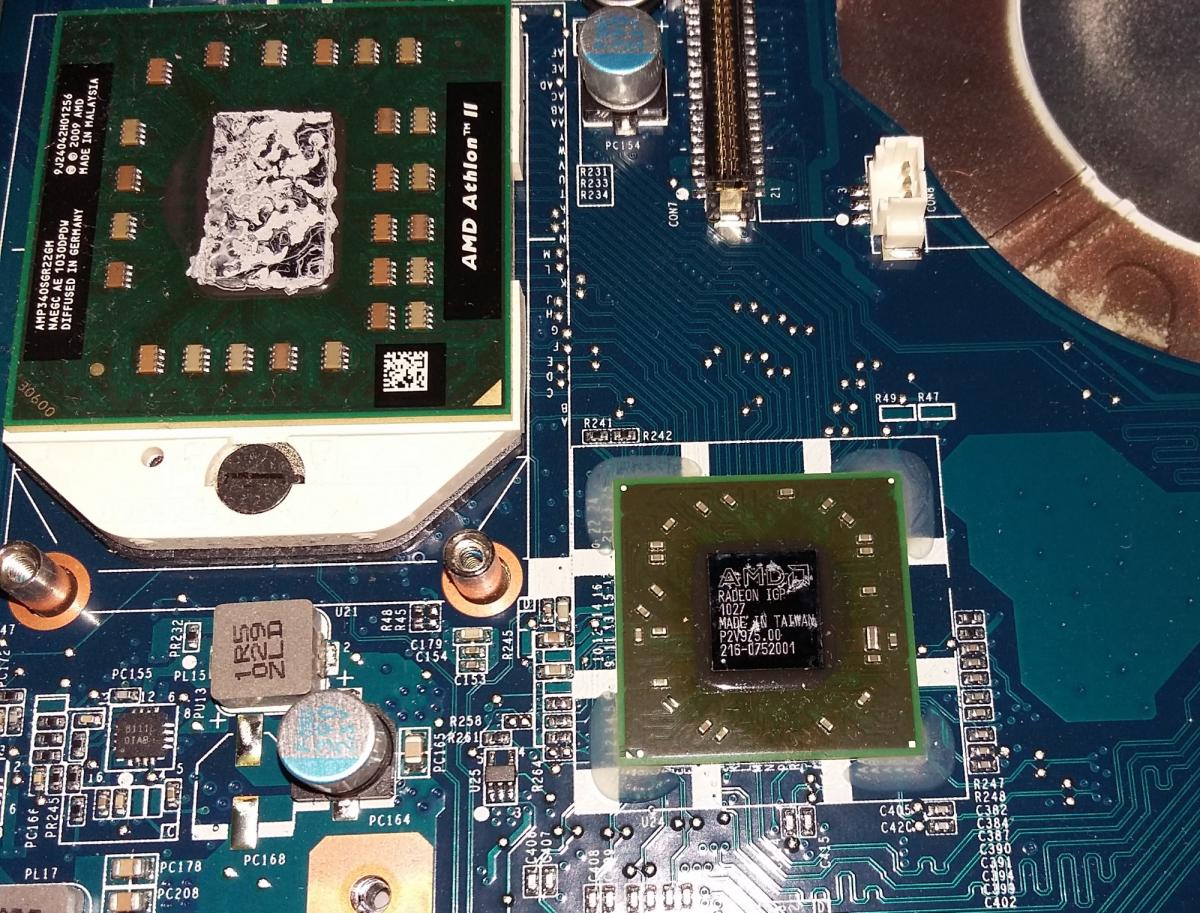

Βάζω καινούρια πάστα στον επεξεργαστή, η GPU έχει thermal pad οπότε δέν βάζω κάτι, και συνδέω πάλι την ψύκτρα. Το βάζω μπρός όπως είναι ακόμα ανοιχτό, και η οθόνη δουλεύει!





Τελικά πέτυχε η επισκευή ή όχι?



Άγνωστο! Κάποιες φορές όντως φταίνε τα μπαλάκια στο κάτω μέρος του ολοκληρωμένου, οπότε το reflow ή reballing (οπου γίνεται αφαίρεση του ολοκληρωμένου, αντικατάσταση των μπαλακιων και επανατοποθέτηση) μπορεί να λύσει το πρόβλημα αξιόπιστα.



Κάποιες άλλες φορές το πρόβλημα είναι μέσα στο ίδιο το ολοκληρωμένο. Ο θερμός αέρας επαναφέρει τις εσωτερικές συνδέσεις και το ξαναζωντανεύει, για μερικούς μήνες.



Σε αυτή την περίπτωση η μόνη αξιόπιστη επισκευή είναι να αντικατασταθεί το ολοκληρωμένο με ένα καινούριο.



Εδώ όμως υπάρχει το εξής πρόβλημα. Οι μεγάλες εταιρίες (Intel, AMD) δέν πουλάνε αυτά τα chip στην ευρύτερη αγορά, τα δίνουν απευθείας στους κατασκευαστές και σε επιλεγμένα επίσημα επισκευαστικά κέντρα.



Ο μόνος τρόπος να βρείς στην αγορά ένα τέτοιο ολοκληρωμένο είναι μέσω όχι πολύ έμπιστων πηγών, όπως το ebay ή aliexpress. Τα chip αυτά προέρχονται απο την Κίνα και συνήθως είναι είτε μεταχειρισμένα, salvaged απο παλιές μητρικές, είτε factory rejects.



Επομένως επισκευή με ένα τέτοιο chip είναι εντελώς αμφίβολη.

[sil_unique]

Καλησπέρα, θα κάνω ένσταση σε κάποια σημεία.

Καταρχάς όλα είναι αρκετά καλυμμένα από άποψη περιγραφής και φωτό για όσους δεν έχουν επαφή με το αντικείμενο..

Αυτό που θέλω να συμπληρώσω είναι στην διαδικασία - στην θερμοκρασία 380 βαθμών χωρίς προθέρμανση της μητρικής από κάτω δεν πιστεύω ότι λιώνουν τα balls προτού καρβουνιάσει το chip [χάνει το πράσινο χρώμα και γίνεται καφέ]

Ενας τρόπος για να διαπιστωθεί αυτό είναι σε κατεστραμένη μητρική να γίνει δοκιμή να αφαιρεθεί το chip με τον ίδιο τρόπο - εκεί θα φανεί εαν έχουν πράγματι λιώσει οι κολλήσεις.

Δεύτερον το συγκεκριμένο chip της φωτογραφίας είναι αρκετά ζημιάρικο και είναι μονόδρομος η αντικατάστασή του για κάτι μόνιμο - ακόμα και το reballing είναι χάσιμο χρόνου του τεχνικού καθώς θα χρειαστεί να ασχοληθεί ξανά με το ίδο μηχάνημα αργότερα.

Τέλος ανταλλακτικό μπορεί να βρεθεί σχετικά εύκολα από σωστό πωλητή [Κίνα] που αναφέρει ότι είναι καινούριο [της φωτογραφίας το παλιό είναι κατασκευής του 2010 - για καινούριο δύσκολα θα βρει κανείς μοντέλο παλιότερο του 2015 καθώς όπως είπα το συγκεκριμένο έχει αρκετή κίνηση.

Από Κίνα οι σωστοί προμηθευτές αγοράζουν από τους κατασκευαστές Nvidia, AMD & Intel - δεν κυκλοφορούν όμως καινούρια για κονσόλες με υπογραφή microsoft & sony.

Ακόμα η κόλλα βγαίνει για πλάκα με ένα τσιμπίδι μόλις το chip θερμανθεί.

[Fubar.gr]

Ευχαριστώ για την απάντηση.



Ο συγκεκριμένος σταθμός θερμού αέρα είναι αρκετά αδύναμος και οι 380 βαθμοί στην πραγματικότητα είναι πολύ λιγότεροι. Όμως αποφάσισα να το πάω συντηριτικά στην αρχή και αν η διαδικασία δέν πετύχαινε θα την επαναλαμβανα με μεγαλύτερη θερμοκρασία και χρόνο.



Πρέπει να έχεις δίκιο οτι τα μπαλάκια δέν έλιωσαν. Ούτε το καλάι στους πυκνωτές γύρω γύρω φανηκε να λιώνει. Αφού μου δούλεψε όμως στο τέλος της διαδικασίας δέν ασχολήθηκα άλλο.



Προφανώς αυτό είναι ένδειξη οτι δέν φταίγανε τα μπαλάκια αλλά το ίδιο το τσίπ.

[TheDevilMayCare]

Εχει ξαναποσταριστει το ενδιαφερον βιδεο
