Πρόβλημα σε UPS Microdowell 150 1500VA

[makfil]

Έχω αυτή τη μονάδα 7 χρόνια περίπου και μέχρι πριν από λίγο καιρό λειτουργούσε άψογα, υποστηρίζοντας το desktop, την οθόνη και κάποιες ελαφρές τροφοδοσίες, όπως το router.

Πέρυσι αγόρασα 2 μπαταρίες για να τις έχω ρεζέρβα όταν χρειαστεί.



Παρατήρησα τον τελευταίο καιρό ότι το ανεμιστηράκι που έχει πίσω για εξαερισμό άρχισε να ακούγεται ενώ παλαιότερα ήταν σχεδόν αθόρυβο.

Την προηγούμενη βδομάδα η μονάδα έσβησε και όταν την άναβα έσβηνε πάλι. Την άνοιξα, μέτρησα τις μπαταρίες και βρήκα 8v και 10V περίπου, οπότε τις αντικατέστησα (μέτρησε τις νέες και είχαν 12.6V περίπου). Δούλεψε για λίγες ώρες, χωρίς να ακούω το ανεμιστήρι, και έσβησε τη νύχτα, προφανώς, από την υπερθέρμανση. Το επόμενο πρωί (χθες) την άνοιξα, χωρίς το ανεμιστήρι πάλι, αλλά μετά από μια ώρα περίπου άκουσα το θόρυβο ενός ρελέ και από τότε άρχισε να δουλεύει το ανεμιστήρι. Σήμερα το πρωί ήταν σβηστή και όσες προσπάθειες και αν έκανα δεν άναβε. Άνοιξα τη μονάδα, μέτρησα τις μπαταρίες και βρήκα περίπου 8 και 11 (!!!). Αντικατέστησα αυτή των 8V με μια άλλη, άναψα τη μονάδα, το ανεμιστήρι δεν δούλεψε και μετρώντας την τάση και των 2 μπαταριών, χωρίς κανένα φορτίο,παρατήρησα ότι η τάση τους έπεφτε συνεχώς από λίγο, αντί να φορτίζονται, όπως θα έπρεπε.



Φταίει το ανεμιστήρι, φταίει το κύκλωμα, φταίνε οι μπαταρίες (απίθανο), τι να φταίει άραγε;

Υπάρχει τρόπος να βρω το πρόβλημα και να την κάνω να δουλέψει ή πάω για άλλη;

[nikos903]

Όταν το βάζεις στην πρίζα το παίρνει χαμπάρι ή μπα;

Αν όχι τότε κάτι στην τροφοδοσία του UPS, αν ναι τότε στο κύκλωμα φόρτισης λογικά.



Όπως και να έχει θέλει λύσιμο (να γίνει βίδες) για να δεις τι παίζει, και προσοχή γιατί παίζουν και 230V μέσα σε αυτό.

Αν θες άνοιξε το δηλαδή και μέτρα τα LM317 (ή οτι άλλο έχει) τι βγάζουν στην έξοδο προς τις μπαταρίες, πρέπει να είναι γύρω στα 14V αν θυμάμαι σωστά. Αν είναι 0 τότε έχει θέμα εκεί.



ps Αν το ανοίξεις ανέβασε καμια φωτογραφία να δούμε τι γίνεται εκεί μέσα.

[makfil]

Ευχαριστώ για το ενδιαφέρον.



Ακούγεται ένας ρελές και τίποτε άλλο.

Ανοικτή είναι η μονάδα αλλά πρέπει να ξεβιδώσω την πλακέτα για να μπορώ να την ελέγξω. Μετά θα ανεβάσω φωτο.

Το μόνο που έκανα είναι ότι έβγαλα το βύσμα (2pin) του ανεμιστηριού (40Χ40) και το ξεβίδωσα από το κουτί, έψαξα στο skroutz αλλά έχει μόνο 2pin.

[nikos903]

To relay πρέπει να ακούγεται όταν τραβάς την πρίζα λογικά, τότε ενεργοποιείται το UPS και ανάβει το fan (ή όταν ζεσταθεί, δεν ξέρω τι συνδεσμολογία έχει το δικό σου) για να ψύχει τα ολοκληρωμένα, άρα το fan άστο για την ώρα.

Το πρώτο που πρέπει να δεις είναι το κύκλωμα φόρτισης, γιατί τώρα με πεσμένες μπαταρίες τι ημίτονο να βγάλει; Δεν θα δουλέψει καθόλου... Και αμα δεν δουλέψει γιατί να πάρει μπρος ο ανεμιστήρας.



Πάντως ανεμιστήρι βάζεις ένα ίδιου μεγέθους και αν έχει 3 καλώδια κόβεις τον κονέκτορα του παλιού και τον κολλάς στο καινούργιο (στο + και το -), δεν θα έχεις θέμα εκεί. Απλά κοιτάς να είναι τα ίδια Volt και να είναι όσο γίνεται αθόρυβο.



Φορτιστή μπαταρίας αυτοκινήτου έχεις για να φορτίσεις αυτές τις μπαταρίες; Δεν κάνει να μένουν σε τόσο χαμηλά volt οι μολύβδου.



Πάντως για πρόβλημα πλακέτας ακούγεται αυτό, το παράξενο είναι οτι αντί να φορτίζει τις ξεφορτίζει τις μπαταρίες κι ας είναι στην πρίζα... Τουλάχιστον να τις άφηνε σταθερές



PS Α, και αμα βάλεις το USB του και τρέξεις το πρόγραμμα του UPS (UPSEye XP ?) στο PC τι σου λέει για την κατάσταση του;

PS2 Απο ρεύμα πως τα πάτε εκεί; Ρωτάω μήπως χτυπάει συνέχεια το AVR και για αυτό σου κάνει νούμερα, άλλαξε και πρίζα δοκιμαστικά.

[makfil]

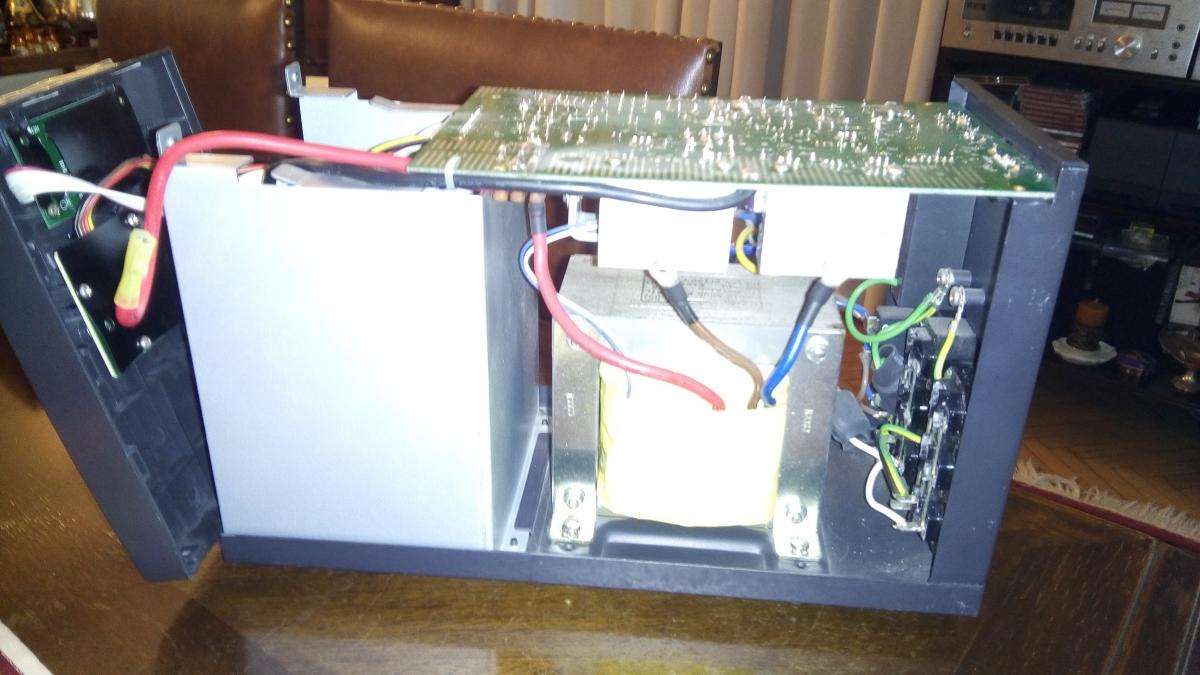

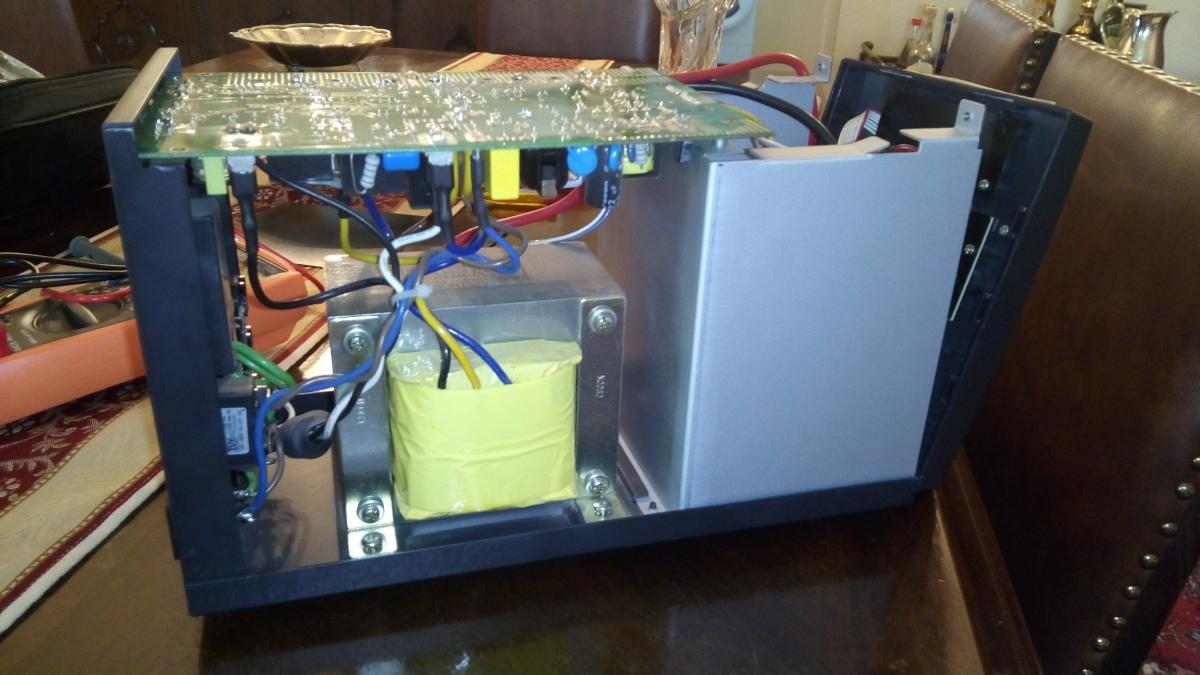

Αυτή είναι η μονάδα με τις δύο πλαινές όψεις της.

Έχω λύσει τις βίδες της πλακέτας αλλά δεν βγαίνει γιατί προσπαθώ να βγάλω τα βύσματα των καλωδίων αλλά είναι πολύ σφιχτά βαλμένα και φοβάμαι να τραβήξω δυνατά μην κάνω ζημιά.

[nikos903]

Τα βύσματα μπορεί να είναι και κολλημένα, μην τα ζορίσεις. Κάπως θα ξεκουμπώνει η πλακέτα λογικά.



Το κόκκινο που πάει στις μπαταρίες στην άκρη του κοντά (στην μεριά της πλακέτας) πρέπει να έχει ένα/δυο/τέσσερα ολοκληρωμένο, 317 μπορεί να είναι ή κάτι παρεμφερές, δες μην έχει ζεματιστεί και αν μπορείς μέτρα αν βγάζει τάση. Δηλαδή αν μπορείς βάλε το + στο κόκκινο που πάει στις μπαταρίες και το - στο μαύρο και βάλε το ups στην πρίζα με πατημένο το κουμπί στο ON απο πρίν (μακριά τα χέρια) και δες τι γράφει το πολύμετρο (οι μπαταρίες ξεσυνδεμένες). Λογικά θα γράφει 0 αλλά για να δούμε..

[makfil]

Επειδή δεν μπόρεσα να βγάλω την πλακέτα, έλυσα τις βίδες της θήκης των μπαταριών και έτσι ελευθερώθηκε η πλακέτα σε ένα βαθμό.

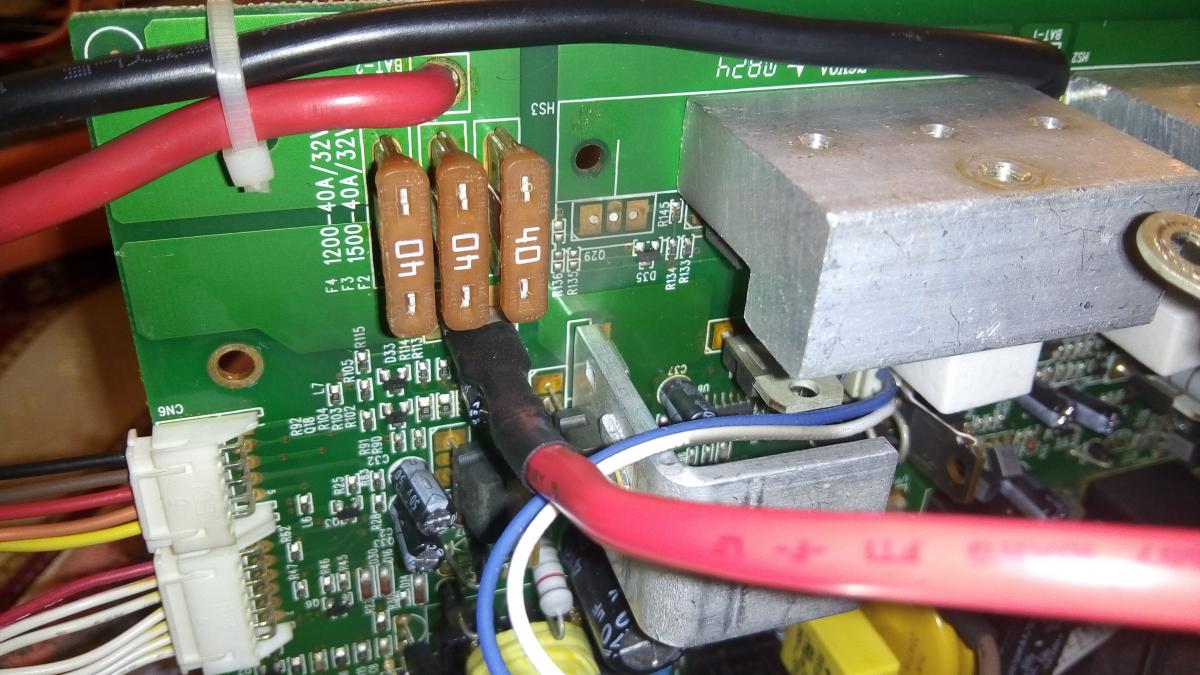

Έβγαλα φωτο της περιοχής που είναι κολλημένο το κόκκινο των μπαταριών στην πλακέτα και εκεί είναι κολλημένα τρία καφετιά που μοιάζουν με τις ασφάλειες του αυτ/του και γράφουν 40. Το άλλο κόκκινο καλώδιο πάει στον μετασχηματιστή.

Είναι αυτά που λες;

[nikos903]

Μέτρα και τις ασφάλειες BTW. Beeper στο πολύμετρο και ακουμπάς τα 2 μεταλλικά που έχουν απάνω η κάθε μια, αν σε κάποια δεν κάνει μπιπ θέλει αλλαγή.



Το κόκκινο που πάει στο + της μπαταρίας λέω, απο εκεί μετράς αν δίνει ρεύμα φόρτισης όταν το βάλεις στην πρίζα. Αν είναι 0 κάτι δεν πάει καλά...



Τα ολοκληρωμένα που λέω λογικά πρέπει να έχουν και ψήκτρα τώρα που είδα την άλλη εκεί δίπλα.

[makfil]

Μέτρησα την τάση στο + και το - των καλωδίων φόρτισης και ξεκίνησε από τα 5V και έπεφτε συνεχώς (!!!).

Μέτρησα και την αντίσταση των 3 ασφαλειών και είναι 0.

[nikos903]

Δεν είναι σωστές αυτές οι τάσεις, κάτι πρέπει να έχει η πλακέτα... Για να φορτίσει η μπαταρία θέλει ~14V. Απο εκεί και πέρα θέλει ψάξιμο να δεις που τα χάνει... Βάζεις τις μπαταρίες απάνω και πρέπει να μετρήσεις την πλακέτα στο ρεύμα (230V warning) να δεις τι δεν βγάζει οτι θα έπρεπε να βγάζει.

Γενικά είναι σχετικά επικίνδυνο το όλο σενάριο της μέτρησης άρα αν δεν είναι 1000% σίγουρος οτι "το έχεις" καλύτερα το πας έξω σε κανένα ηλεκτρονικό (αυτοί που φτιάχνουν τηλεοράσεις etc) να το δει.



Μην μετράς αντίσταση καλύτερα, στο beeper βάλτο γιατί μερικά πολύμετρα μηδενική αντίσταση δείχνουν και όταν δεν υπάρχει συνέχεια κυκλώματος (δεν ξέρω το δικό σου). Beeper και αν κάνει μπιπ είναι κομπλέ η ασφάλεια.

[makfil]

Ευχαριστώ για την προσπάθεια και τις οδηγίες.

Θα ψάξω, μάλλον, για τεχνικό που να σκαμπάζει.

Προς το παρόν έβγαλα μια παλιά μονάδα (με 1 μπαταρία) που είχα στις παροχές τηλεόρασης, nova κλπ, την έβαλα στη θέση της άλλης και σήκωσε τις καταναλώσεις ενώ δεν το περίμενα.

[Roger]

Έχω αυτή τη μονάδα 7 χρόνια περίπου και μέχρι πριν από λίγο καιρό λειτουργούσε άψογα, υποστηρίζοντας το desktop, την οθόνη και κάποιες ελαφρές τροφοδοσίες, όπως το router.

Πέρυσι αγόρασα 2 μπαταρίες για να τις έχω ρεζέρβα όταν χρειαστεί.



Παρατήρησα τον τελευταίο καιρό ότι το ανεμιστηράκι που έχει πίσω για εξαερισμό άρχισε να ακούγεται ενώ παλαιότερα ήταν σχεδόν αθόρυβο.

Την προηγούμενη βδομάδα η μονάδα έσβησε και όταν την άναβα έσβηνε πάλι. Την άνοιξα, μέτρησα τις μπαταρίες και βρήκα 8v και 10V περίπου, οπότε τις αντικατέστησα (μέτρησε τις νέες και είχαν 12.6V περίπου). Δούλεψε για λίγες ώρες, χωρίς να ακούω το ανεμιστήρι, και έσβησε τη νύχτα, προφανώς, από την υπερθέρμανση. Το επόμενο πρωί (χθες) την άνοιξα, χωρίς το ανεμιστήρι πάλι, αλλά μετά από μια ώρα περίπου άκουσα το θόρυβο ενός ρελέ και από τότε άρχισε να δουλεύει το ανεμιστήρι. Σήμερα το πρωί ήταν σβηστή και όσες προσπάθειες και αν έκανα δεν άναβε. Άνοιξα τη μονάδα, μέτρησα τις μπαταρίες και βρήκα περίπου 8 και 11 (!!!). Αντικατέστησα αυτή των 8V με μια άλλη, άναψα τη μονάδα, το ανεμιστήρι δεν δούλεψε και μετρώντας την τάση και των 2 μπαταριών, χωρίς κανένα φορτίο,παρατήρησα ότι η τάση τους έπεφτε συνεχώς από λίγο, αντί να φορτίζονται, όπως θα έπρεπε.



Φταίει το ανεμιστήρι, φταίει το κύκλωμα, φταίνε οι μπαταρίες (απίθανο), τι να φταίει άραγε;

Υπάρχει τρόπος να βρω το πρόβλημα και να την κάνω να δουλέψει ή πάω για άλλη;

Αντικατεστησες τις χαλασμενες μπαταριες με δυο μπαταριες αγορασμενες περυσι που καθονταν αχρηστια.Γιατι να ειναι καλες?

Αφου λοιπον και τις δευτερες μπαταριες τις εφτασε 8 με 10v η βλαβη φωναζει οτι η πλακετα δεν φορτιζει τις μπαταριες,συχνο φαινομενο σε πολλα ups.

Γι'αυτο και οταν αλλαζουμε και βαζουμε καινουργιες μπαταριες ,παντα μετραμε την ταση πανω στις μπαταριες την ωρα της λειτουργιας για να δουμε αν τις φορτιζει.

[tasoskai]

Φίλε μου δες και το ρεύμα της περιοχής. Εμένα 2 ups ταυτόχρονα οπλιζαν και αντίστροφα οι ρελεδες συνεχως και διαπίστωσα ότι σε κάποια καλωδια την ΔΕΗ ακουγόταν θόρυβος ακριβώς έξω από το σπίτι και συγχρόνως με το ανεβοκατεβασμα του θορύβου ανοιγοκλειναν τα ρελε από φόρτιση σε μπαταρία και το αντιθετο. Δεν ξέρω αν έχεις κάτι αντίστοιχο απλά επειδή ο φίλος το ανάφερε.

[Ukforthemoment]

Τρία χρόνια μετά......

[makfil]

7 λεπτά πριν, Ukforthemoment είπε

Τρία χρόνια μετά......

Τρία χρόνια μετά το τελευταίο post ή θέλεις να πεις κάτι άλλο;

Με την ευκαιρία, ενημερώνω ότι πήγα τότε τη μονάδα σε ένα ηλεκτρονικό διαμάντι, έφτιαξε την πλακέτα και λειτουργεί άψογα από τότε.

Του πήγα στη συνέχεια  μια τηλεόραση και, κυρίως, την πλακέτα του πλυντηρίου ρούχων και λειτουργούν όλα τέλεια.
