Φωτιά και καπνός σε chipset ήχου.

[pc_master88]

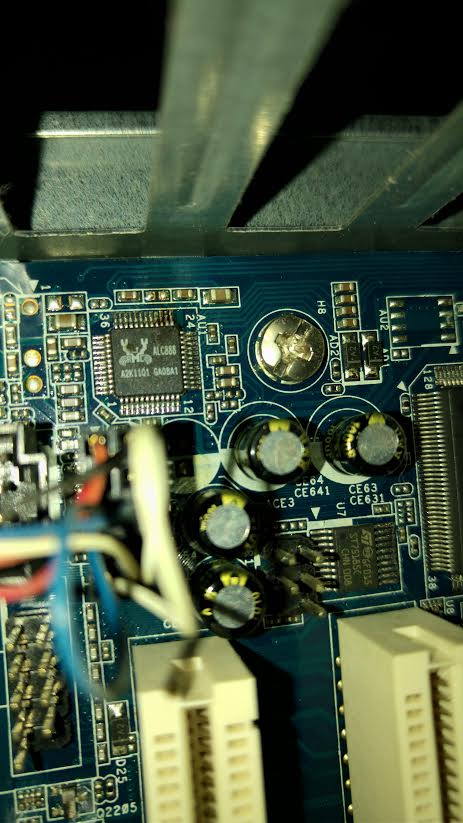

Καλησπέρα στην παρέα, σήμερα αντιμετώπισα ένα πρόβλημα που δεν έχω ξαναδεί. Σύνδεσα ένα παλιό τροδοφοτικό πάνω στον υπολογιστή μ για να δω αν το τροδοφοτικό έχει πρόβλημα καθώς προερχόταν απο ένα pc που δεν άνοιγε καθόλου. Συνδέοντας λοιπόν το 24pin της μητρικής και το 4pin του επεξεργαστή βάζω το τροφοδοτικό στο ρεύμα και ανοίγω το διακοπτάκι, πριν προλάβω να πατήσω το κουμπί για να δω αν ξεκινάει, το ενσωματωμένο chip ήχου της realtek έβγαλε καπνό και πήρε φωτιά στην μια γωνίτσα του κ φυσικά μαύρισε σε εκείνο το σημείο. Τι μπορεί να παίχτηκε? έχει κανείς καμια ιδέα? Μετά σύνδεσα το δικό του τροφοδοτικό κανονικά και έκανε πάλι το ίδιο. εν το μεταξύ αυτή την διαδικασία την έχω κάνει άπειρες φορές. Τώρα τι έκαψα? μητρική η τροφοδοτικό? Φαίνετε και στην φωτογραφία το μαύρισμα στα pin και πάνω στο chip στην πάνω δεξιά γωνία.

[hackerW32]

συγνώμη, δηλαδή υπήρχε περίπτωση να ειναι χαλασμένο το τροφοδοτικο και ειπες α οκ, ας το βαλω πανω στον υπολογιστη μου;



ελπιζω να ηταν για πεταμα η μητρικη γιατι προφανώς δεν εκαψες μονο την καρτα ηχου, απλα εκει ειναι εμφανής η ζημια.

και για να σου εκανε τετοιο μπαμ ναι το τροφοδοτικο εχει θεμα, δεν τεσταρουμε ετσι τροφοδοτικα.. ειναι σα να παιζεις ρώσικη ρουλετα..



δουλευψε α οκ ειναι κομπλε το τροφοδοτικό,

δεν δούλεψε και μου εκαψε το σπιτι, δεν ειναι οκ το τροφοδοτικό.





πιο νορμαλ κίνηση θα ηταν να βαλεις ενα τροφοδοτικό που δουλευει σιγουρα στο pc που δεν αναβε.. αν και παλι δεν ειναι ο σωστος τροπος ελενχου.

[CrimsonSky_gr]

Τώρα τι έκαψα? μητρική η τροφοδοτικό?

τα λεφτα σου. Ακριβο μαθημα

[Fubar.gr]

Στη σελίδα 77 του datasheet http://realtek.info/pdf/ALC888_1-0.pdf



φαίνεται οτι το pin 26 (αυτό που φαίνεται καμένο) τροφοδοτείται μόνιμα απο τα 5 Volt stand by του τροφοδοτικού για να μήν κάνουν ποπ τα ηχεία όταν βάζεις μπρός τον υπολογιστή.



Εφόσον κάηκε πρίν ακόμα βάλεις μπρός τον υπολογιστή, υποθέτω οτι το τροφοδοτικό βγάζει παραπάνω απο 5 Volt στο μώβ καλώδιο (5V stand by).



Θα είχε ενδιαφέρον αν έχεις ένα πολύμετρο να δείς τί τάση βγάζει μεταξύ του μώβ καλωδίου και ενός οποιουδήποτε μαύρου.

[pc_master88]

Ευχαριστώ πολύ για την βοήθεια το θέμα είναι ότι αυτο το κάνω 10 χρόνια τώρα.. Πρώτη φορά μ το κάνει αυτό ένα τροδοφοτικό.

[Roger]

Στη σελίδα 77 του datasheet http://realtek.info/pdf/ALC888_1-0.pdf



φαίνεται οτι το pin 26 (αυτό που φαίνεται καμένο) τροφοδοτείται μόνιμα απο τα 5 Volt stand by του τροφοδοτικού για να μήν κάνουν ποπ τα ηχεία όταν βάζεις μπρός τον υπολογιστή.



Εφόσον κάηκε πρίν ακόμα βάλεις μπρός τον υπολογιστή, υποθέτω οτι το τροφοδοτικό βγάζει παραπάνω απο 5 Volt στο μώβ καλώδιο (5V stand by).



Θα είχε ενδιαφέρον αν έχεις ένα πολύμετρο να δείς τί τάση βγάζει μεταξύ του μώβ καλωδίου και ενός οποιουδήποτε μαύρου.

Πονταρω ολα μου τα λεφτα σε αυτην την φραση.Κατα προσεγγιση θα δινει 8-9v.

[hackerW32]

Ευχαριστώ πολύ για την βοήθεια το θέμα είναι ότι αυτο το κάνω 10 χρόνια τώρα.. Πρώτη φορά μ το κάνει αυτό ένα τροδοφοτικό.

googlare σε παρακαλω πως τεσταρουμε εαν ενα τροφοδοτικο ειναι κομπλε

δεν ειναι σωστος τροπος αυτος.

[FasTaker]

Μου θυμιζει μια δικια μου εμπειρια σαν φερελπις ηλεκτρονικος μηχανικος (τοτε ηταν 14 χρονια πισω και ημουν στο 1ο ετος) ειχε καει ενας πυκνωτης απο το τροφοδοτικο μου και επειδη δεν ειχα προχειο 14nF του εβαλα 1 των 14pF (1000 φορες χαμηλοτερο για τους μη εξεικωμενους με τις μοναδες μετρησης). Περιττο να σας πω πως ακουγεται ο πυκνωτης που σκάει. Το ακουσε το μπαμ ολο το τετραγωνο.

[Fubar.gr]

Ο πυκνωτής δέν έσκασε γιατι ήταν μικρότερης χωρητικότητας, αλλά γιατι δέν ήταν φτιαγμένος για τη συγκεκριμένη τάση.

[FasTaker]

Nαι το καταλαβα αυτο

YΓ:Το περισοτερο γελιο εριξε ο καθηγητης εργαστηριου στα Ηλεκτρονικα RF.
