Autocad.

[G.h.o.s.t]

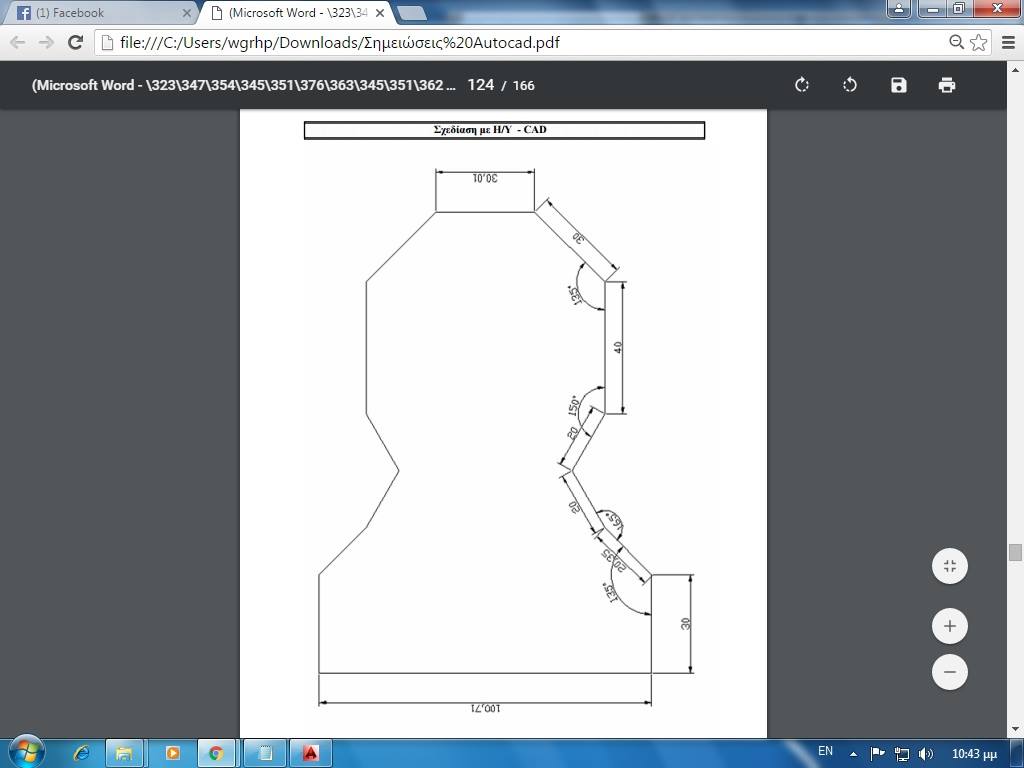

Καλησπέρα θα μπορούσε κάποιος να με βοηθήσει με το πως θα κάνω της γραμμές του σχεδίου με της γωνίες στο AutoCad γιατί όταν βάζω της γωνίες που γράφει μου βγάζει διαφορετικό σχέδιο μήπως πρέπει να κάνω κάποια πράξει και μετά να βάλω την γωνιά που βγαίνει? Ευχαριστώ.

[Αλεξανδρος A.92]

η πρωτη γωνια δεξια κατω πρεπει μετα την αποσταση ας πουμε @0,20.35 να βαλεις το συμβολο < και την γωνια που θες καθε φορα...δηλαδη <135

δεν εχω πολλες γνωσεις αλλα αν θυμαμαι καλα ετσι βγαινει!δοκιμασε το και πες μου

[gregdel]

Λογικά κατασκευαζεις πρωτα το κάτω δεξια τμήμα και μετά το επάνω δεξια καθώς ανάμεσα τους δε σου δινει τη γωνια (την οποια βεβαια μπορεις να την υπολογισεις αλλά θα παιδευτεις λιγο)



Κατω δεξια

line

0,0

@100.71<0

@30<90

@20.35<135

@20<120 (το 120 βγαίνει 135-180+165)



Πανω δεξια

0,200 (για να ειναι μακρια)

@30,01<0

@30<-45 (δλδ 90-135)

@40<-90 (προς τα κατω)

@20<-120 (αλλες 30 μοιρες προς τα αριστερα)



Μετα μετακινεις το πανω δεξια ωστε να ενωθει με το κατω αριστερα



Τελος κανεις ενα Mirror τα δεξια κομματια με το μεσο της κατω οριζοντιας γραμμης και εισαι οκ
