project/οδηγος: με 30-40 ευρω πατεντα για ασυρματη φορτιση iphone μεσα σε κομοδινο ΙΚΕΑ(photos και βιντεο)

[memtsas]

πριν απο 3-4 μηνες ειχα παρει αυτα τα 2 accesoories  για το iphone που δουλευουν αψογα



1. http://www.amazon.co.uk/gp/product/B010WNMWX2?psc=1&redirect=true&ref_=oh_aui_detailpage_o02_s00



2. http://www.amazon.co.uk/gp/product/B00KHN4JYS?psc=1&redirect=true&ref_=oh_aui_detailpage_o02_s00



μετα ειδα αυτο στο ΙΚΕΑ http://www.ikea.com/gb/en/catalog/products/S89094953/

και σκεφτηκα, ποσο δυσκολο ειναι να ενσωματωσω το πηνιο του φορτιστη στο κατω μερος ενος απλου τραπεζιου ΙΚΕΑ που ειχα για κομοδινο??????



πρακτικα το μονο πραγμα που πρεπει να κανεις ειναι να βαλει το πηνιο πολυ κοντα στην επιφανεια του τραπεζιου, γιατι αν υπαρχει πολυ παχος μεταξυ των 2 πηνιων δεν φορτιζει το κινητο. (δεν γινεται επαγωγικη συζευξη λογω μεγαλης αποστασης)



ξεκινω λοιπον

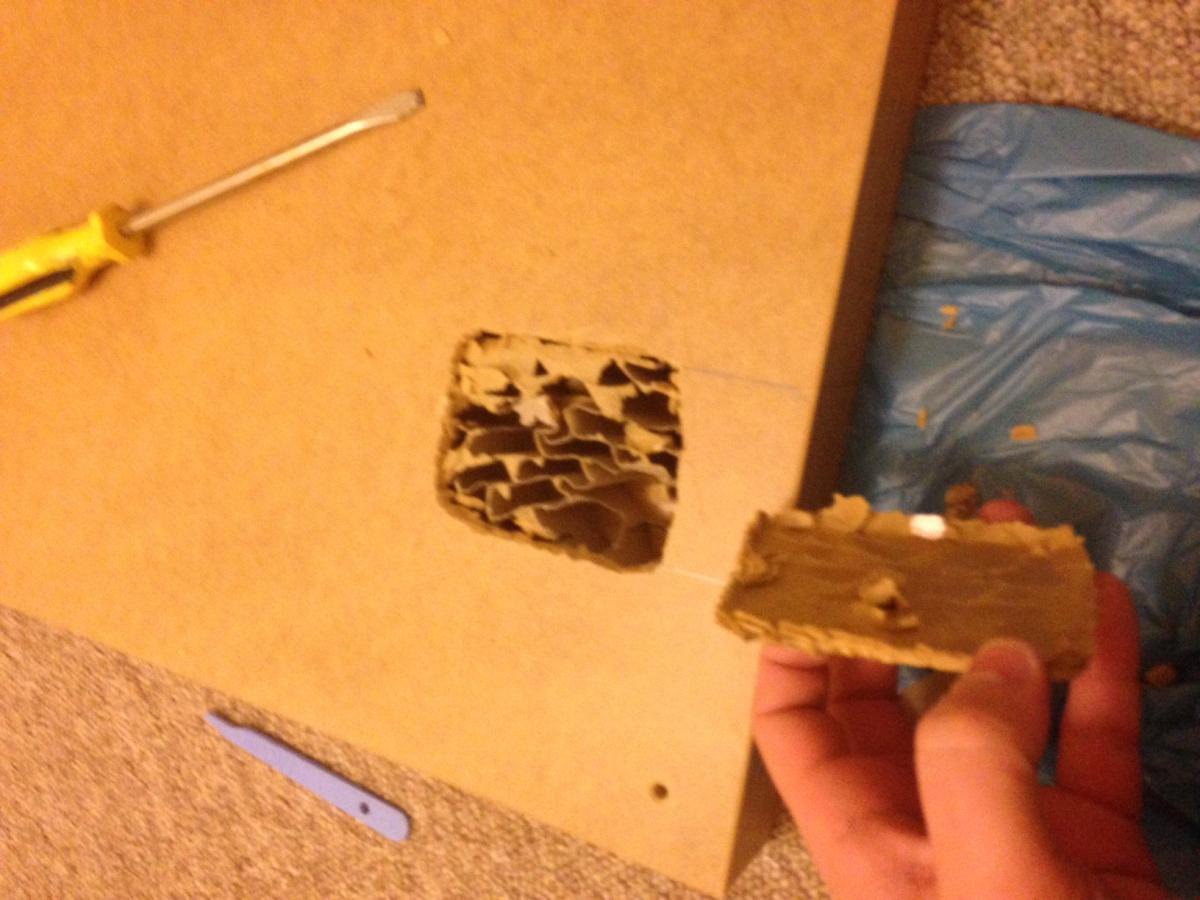

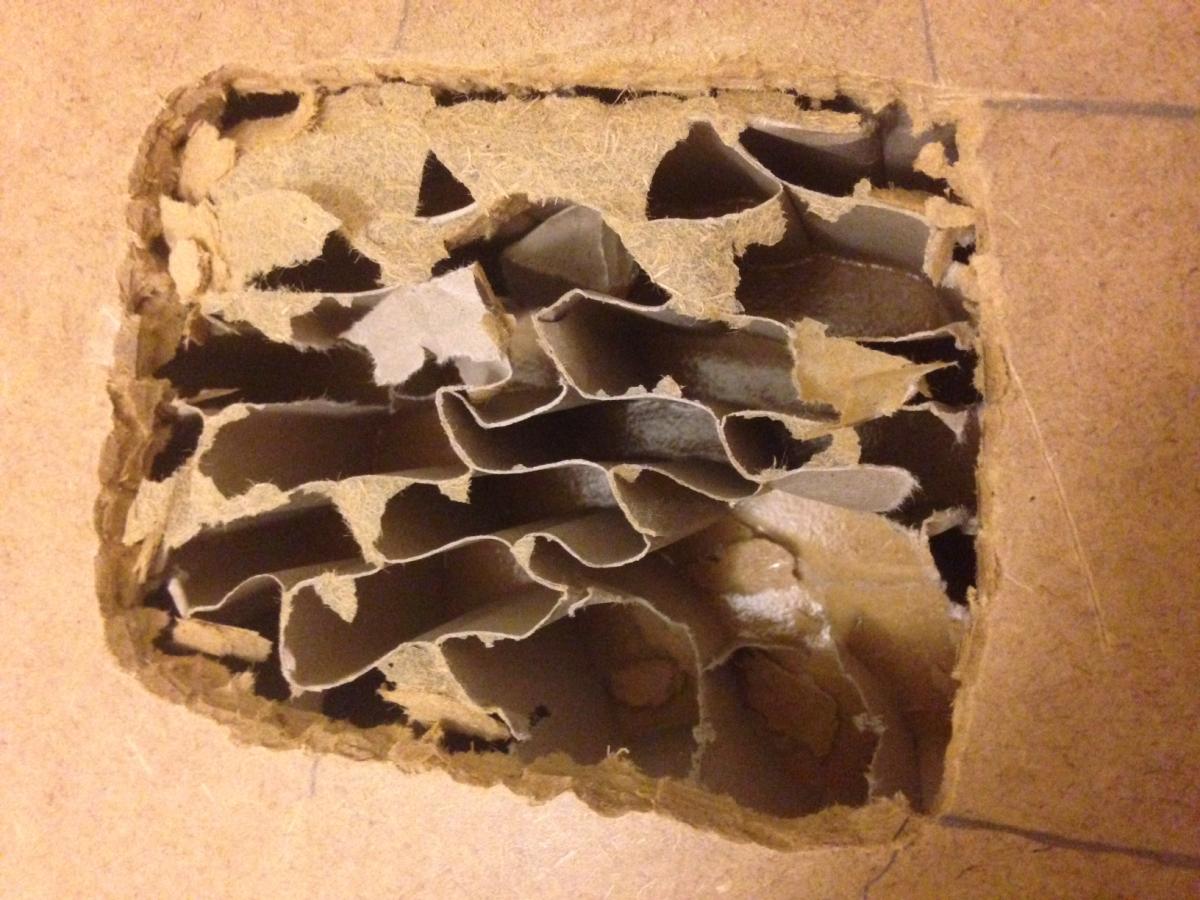

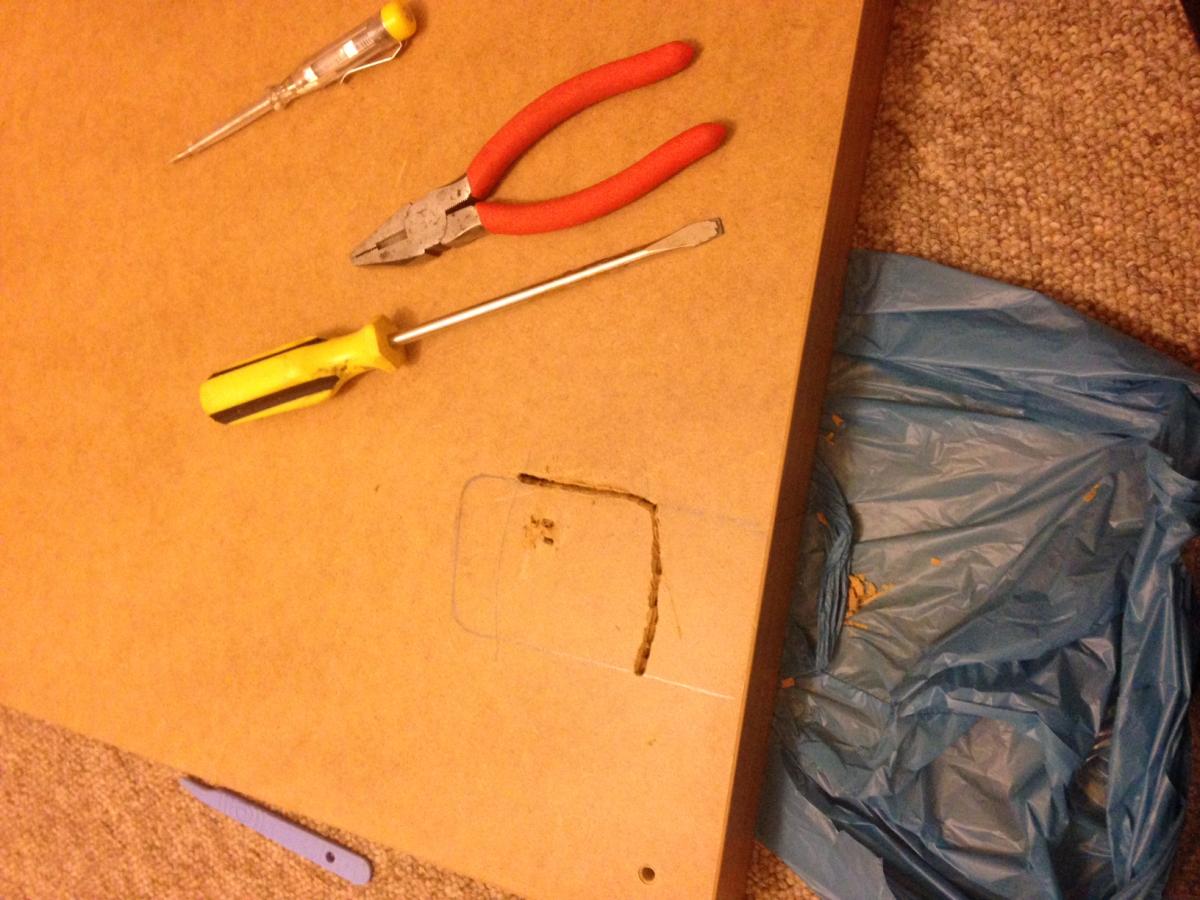

με ενα κατσαβιδι και μια ταναλια για σφυρι αρχιζω και σκαβω την κατω επιφανεια του κομοδινου (αυτα με 10 ευρω που ειχα απο φοιτητης απο ΙΚΕΑ). προετοιμαζομουν για πολυ σκαψιμο αλλα με το που εβγαλα την κατω επιφανεια, εκπληξη!!! το κομοδινο του ΙΚΕΑ ειναι στην ουσια ενα σαντουιτς με κυψελωτο χαρτονι μεσα.



δηλαδη με την μια βγηκα 2-3 χιλιοστα απο την επιφανεια, στην κατω μερια του φιλετου.

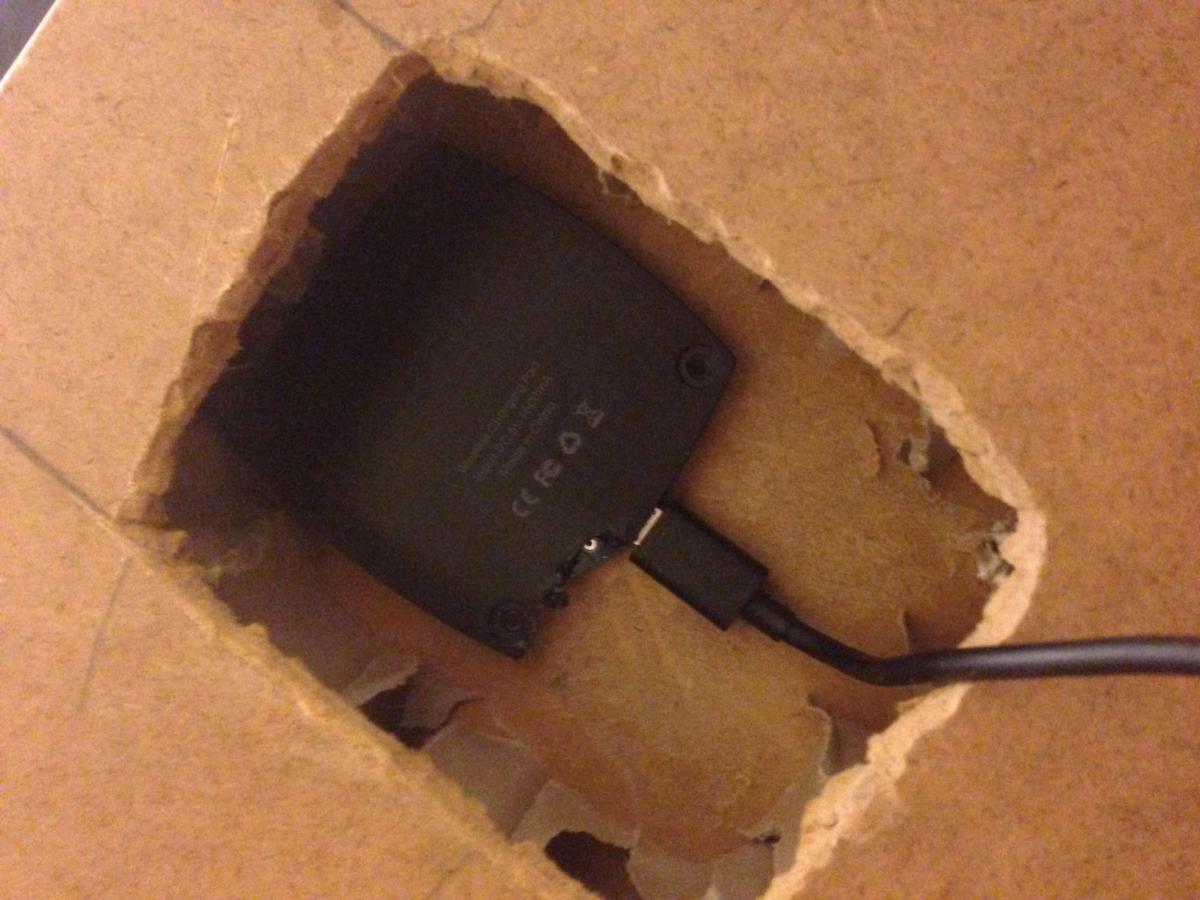

βαζω προσωρινα το iphone και το φορτιστη και οντως δουλευε αλλα φαινοταν να δυσκολευεται να κλειδωσει (πιθανον λογω παχους)

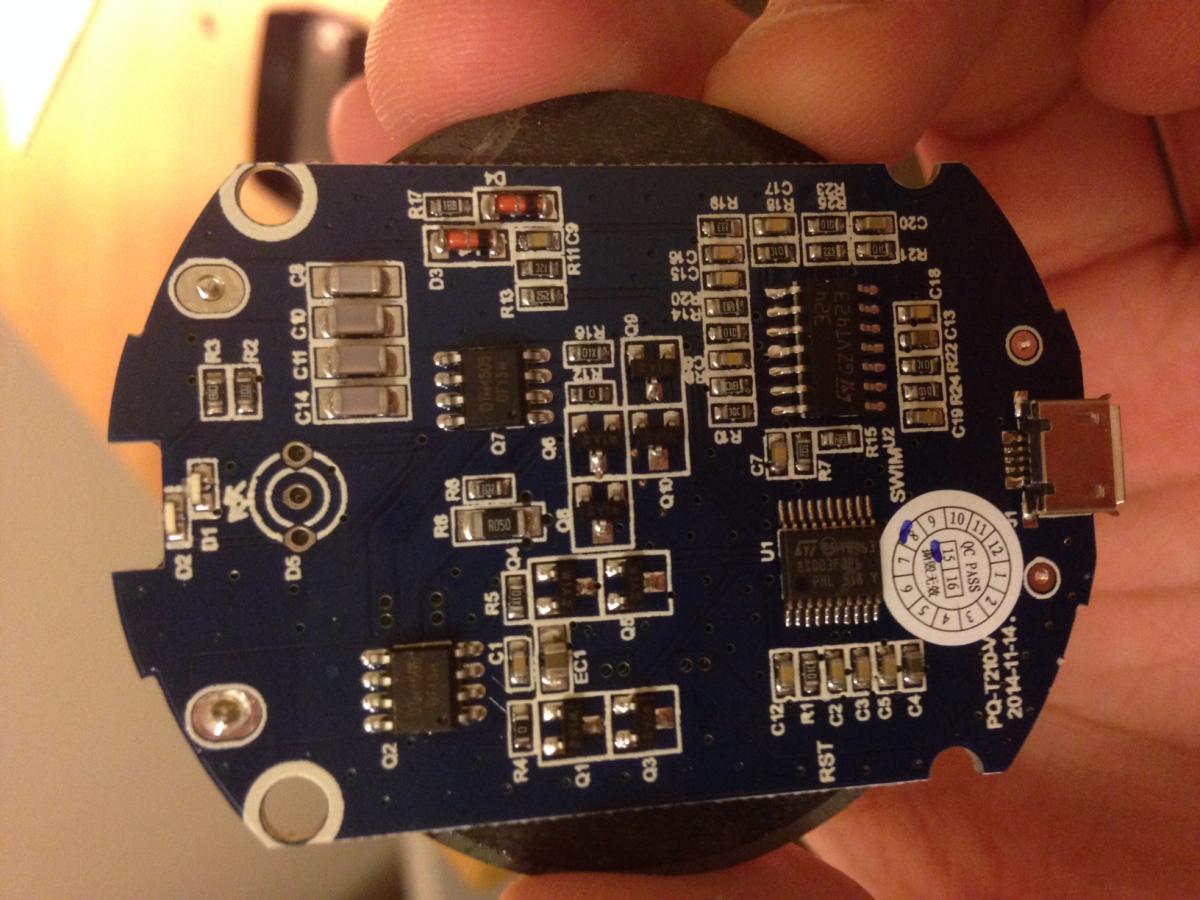

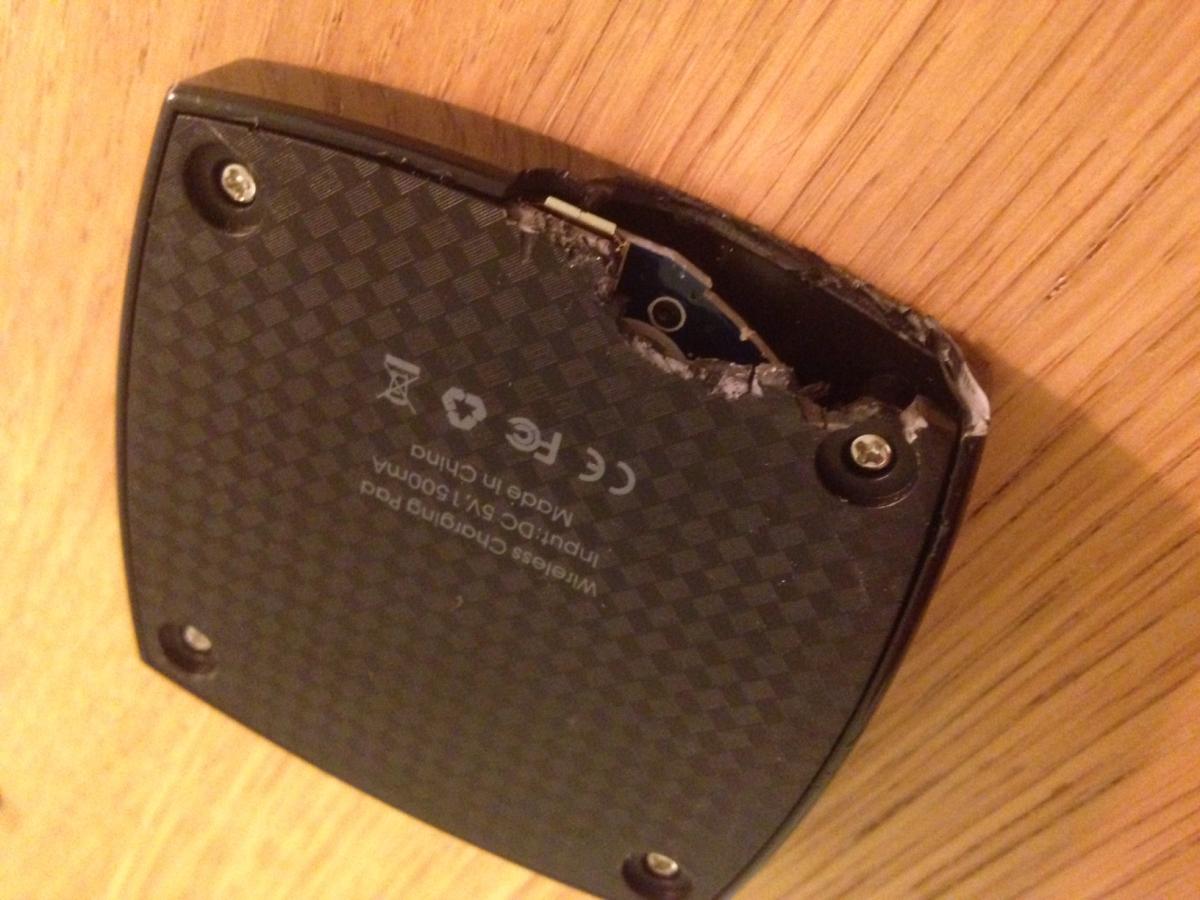

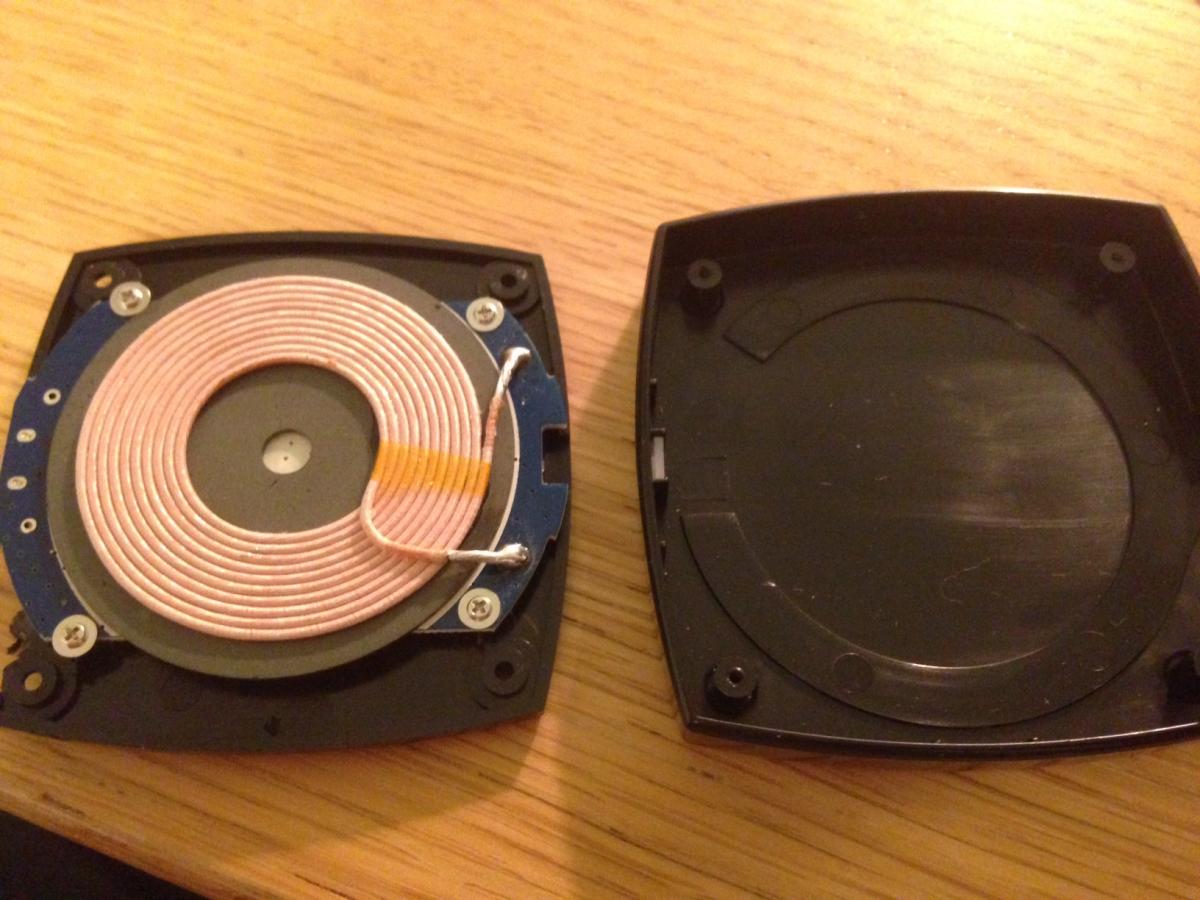

αρχιζω να σπαω τη θηκη του φορτιστη με την ταναλια, σαν καθαροαιμο αρσενικο, για να καταλαβω  5 λεπτα μετα οτι εχει 4 βιδες που το κρατανε. τελος παντων με τα πολλα βγαζω το πηνιο απο τη θηκη (αρα κλεβω 2-3 χιλιοστα αερα που ειχε μεταξυ πηνιου και πλαστικου της θηκης) , μπολικη σουπεργκλου σε 3-4 σημεια πανω στο πηνιο και το κολλαω κατευθειαν πανω στην (καθαρισμενη) επιφανεια του φιλετου του κομοδινου. (στην κατω μερια της)

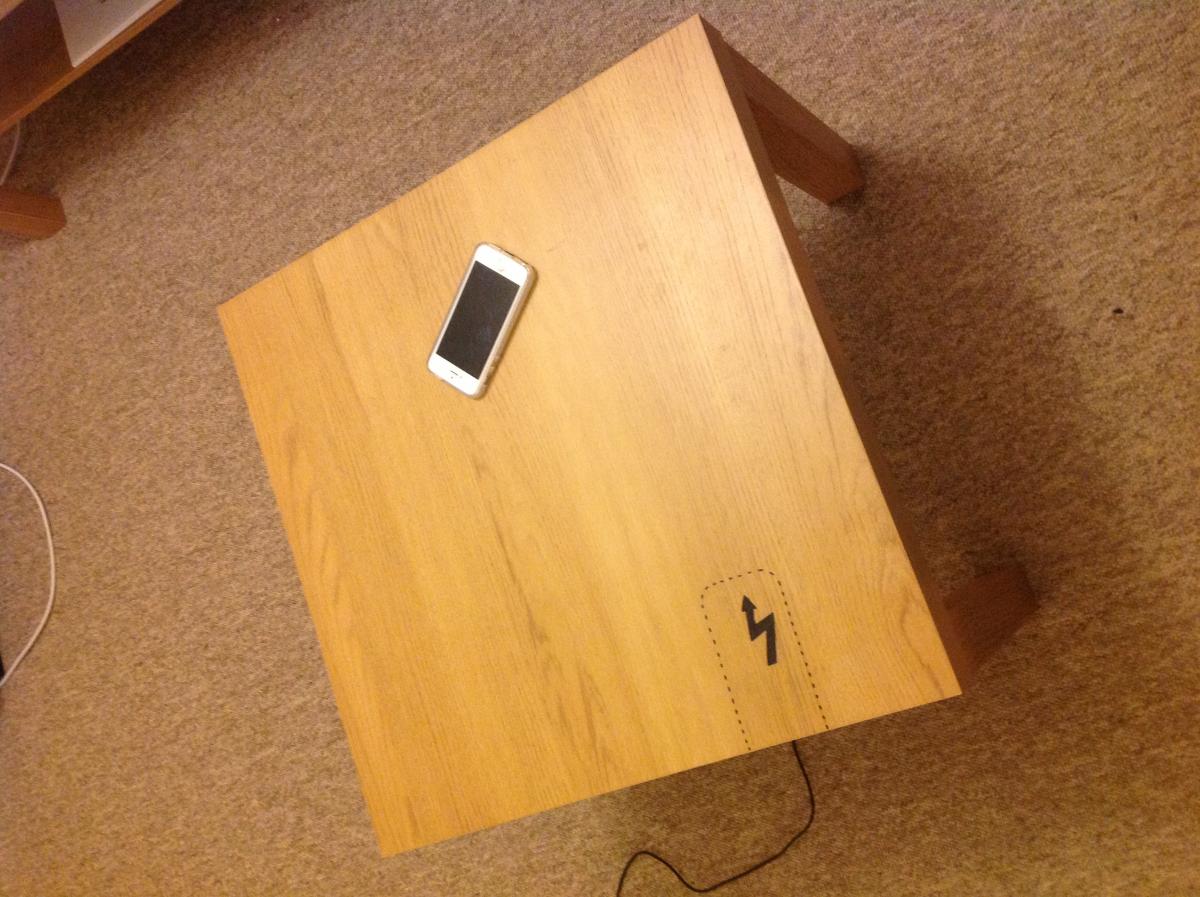

αφου το καθαριζω (η τρυπα ηταν μεγαλυτερη γιατι αρχικα περιμενα να σκαψω ολο το παχος του κομοδινου) αλλα τελικα χρειαστηκε μονο για να γυρισει ανετα το καλωδιο usb ζωγραφιζω και εναν κεραυνο με ανεξιτηλο μαρκαδορο (μμμμμμμ!) και το περιγραμμα του κινητου (iphone 5) γιατι ο ευθυγραμισμος ειναι σημαντικος για να φορτιζει καλα το κινητο, και ΕΤΟΙΜΟΣ!



κατω απο το τραπεζακι το καλωδιο usb το κολλαω μονιμα στο φορτιστη και ετοιμος. wireless charging κομοδινο.



 συνολικος χρονος 1-2 ωρες.



για version 1.0 του project ειμαι πολυ ευχαριστημενος με το αποτελεσμα.



πως σας φαινεται?

προτασεις για βελτιωσεις και ιδεες κανεις?



εγω εχω μια ερωτηση μονο.  εβαλα σουπεργκλου πανω στο πηνιο το οποιο μου φανηκε οτι εχει καλωδια χαλκου με πολυ ψιλη μονωση. δυστυχως δεν ειχα απλη UHU στο σπιτι, η οποια θα εκανε τη δουλεια εξισου καλα.

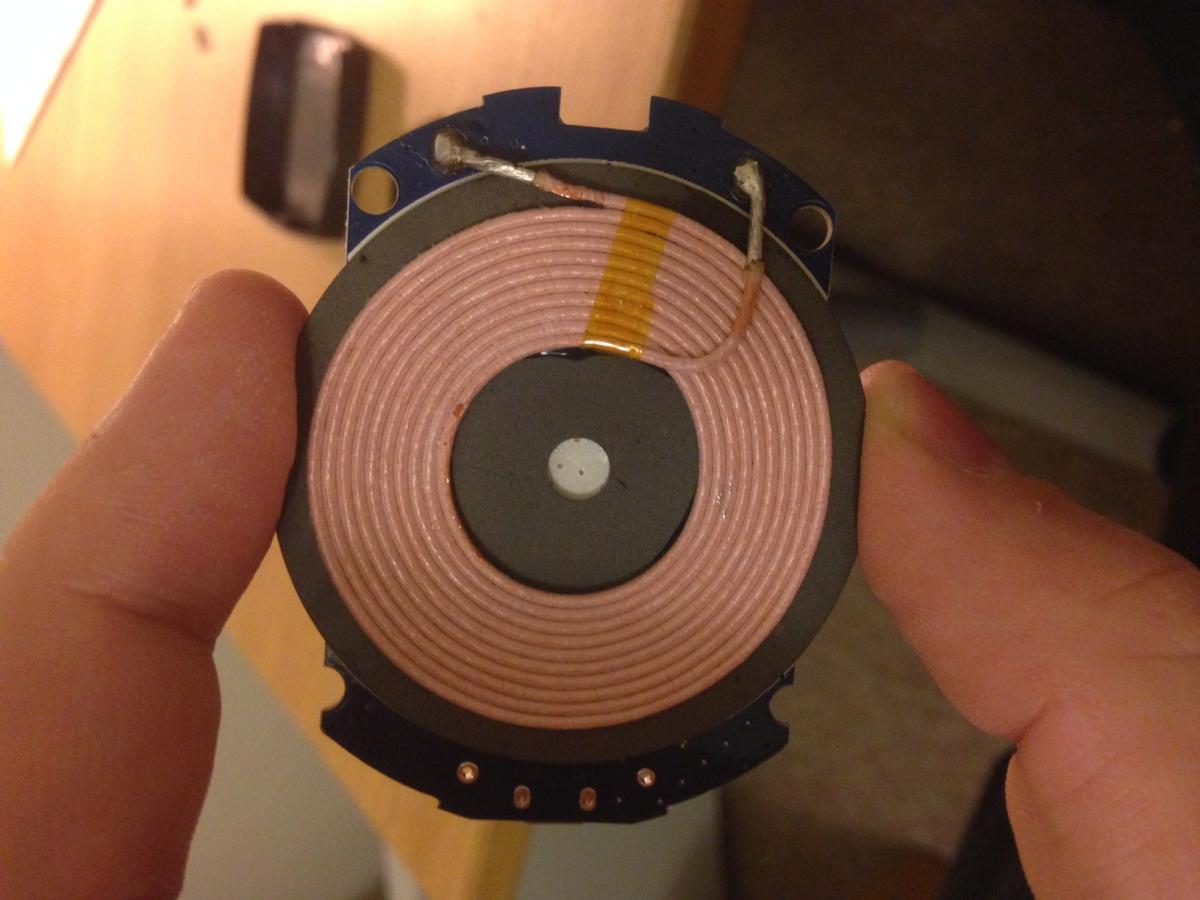

λετε να εχω κανενα προβλημα με την σουπεργκλου να φαει τη μονωση της περιεληξης του πηνιου και να βραχυκυκλωσει και παρω καμια φωτια? το πηνιο απ οτι φαινεται στην κατω του μερια ειναι κολλημενο με κολλα πανω σε αυτο το μαυρο δισκακι που πρεπει να ειναι μαγνητης η καποιο αλλο μεταλλο (απο τον κατασκευαστη οπως ηταν μεσα στο pac-ακι)





αυτα. φωτο και βιντεο επισυναπτονται.



απο θεμα ταχυτητας φορτισης θελει περιπου διπλασιο χρονο το ασυρματο αλλα εγω το βαζω το βραδυ και δε με ενοχλει.



στο βιντεο τροφοδωτω το πηνιο με μια φορητη μπαταρια που εχω για ευκολια κατα την κατασκευη.



εδω και το βιντεο   https://youtu.be/UGawG3BH6rE



το iphone ειναι jailbroken αλλα αυτο δεν εχει σημασια, αν παρεις τη καρτουλα αυτη που μπαινει αναμεσα στη θηκη και στο κινητο δουλευει μια χαρα και χωρις jailbreak.
