Custom Pc Case (Γνωμες)

[reklama741]

Παιδια ηθελα να φτιαξω ενα mini itx pc gaming pc και ηθελα πιο πολυ να μοιαζει με κονσολα απλως επειδη αρκετα απο τα κουτια που ειδα δεν επερναν high end καρτες γραφικων οπως επισης πολυ κακο airflow και θερμοκρασιες σκεφτηκα να κατσω να σχεδιασω ενα mini itx case σαν κονσολα.



Οι διαστασεις ειναι 45 cm πλατος 31 cm μηκος και 9 cm υψος ειναι 11.5 λιτρα



Χαρακτηριστικα :



Υψος : 9 cm

Πλατος :45 cm

Μηκος: 31 cm



χωραει 2 Hdd και 3 ssd

Απο gpu reference design χωραει αν δεν κανω λαθος ολες που εχουν reference design nvidia( φτιαχτηκε βασει gtx 690 και μονο reference design καθως βοηθαει να μην εξαπλωθει παντου η θερμοκρασια.

Μπορει να χωρεσει 2 καρτες με καταλληλο mod micro atx se αυτην την περιπτωση .

και επεξεργαστη εως i7 5960x me 64mm  ram





Εχει αποκλειστικα ενα κομματι αφιερομενο μονο στην υδροψυξη του επεξεργαστη(Pull and push)( μονο για radiator εως  27 mm οπως και 2 fan maximum 25 mm.



το τροφοδοτικο που χωραει ειναι κανονικο atx εως 15 mm πλατος και 15 mm βαθος και 8.6 mm υψος



εχω σχεδιασει να ειχει pci express bridge riser οχι πανω στην μητρικη.

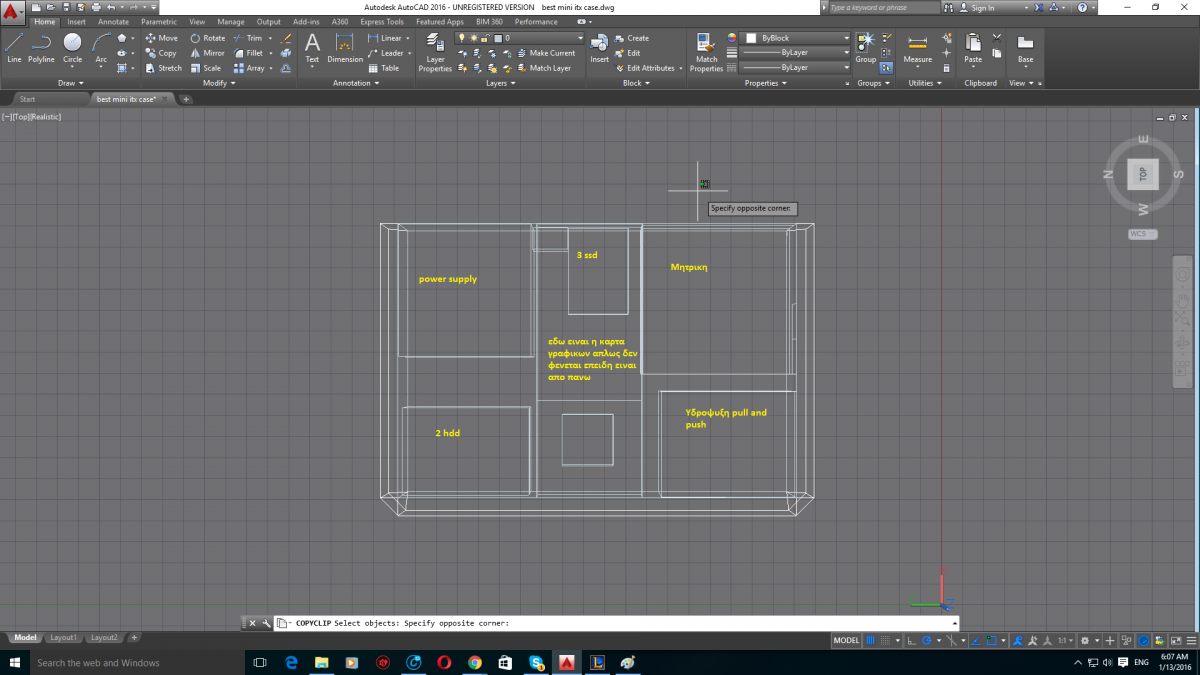

Εγω σχεδιασει η μητρικη να ειναι κλειστει απο παντου ετσι ωστε να κανουν καλο airflow και να ψυχει μονο την θερμοκρασια που βγαζει εκεινη



εχω βαλει ενα 60 mm φανακι  να δινει αερα απο κατω στο blower της gpu για καλυτερες θερμοκρασιες

Συνολικα το case εχει 4 φανακια 3 40 mm και ενα 60.





1/4 του χωρου με αποδοση 6.5 teraflops

Ειναι περιπου 1.5 to μεγεθος του ps4 που εχω και εχει 4 φορες παραπανω αποδοση

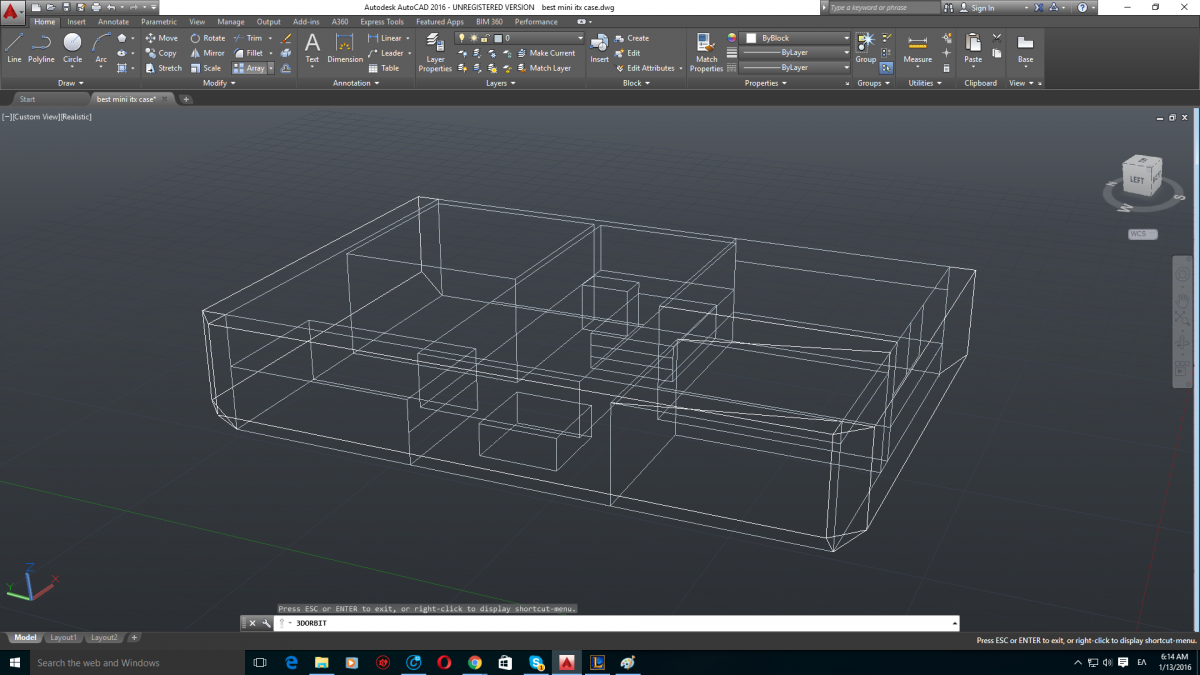

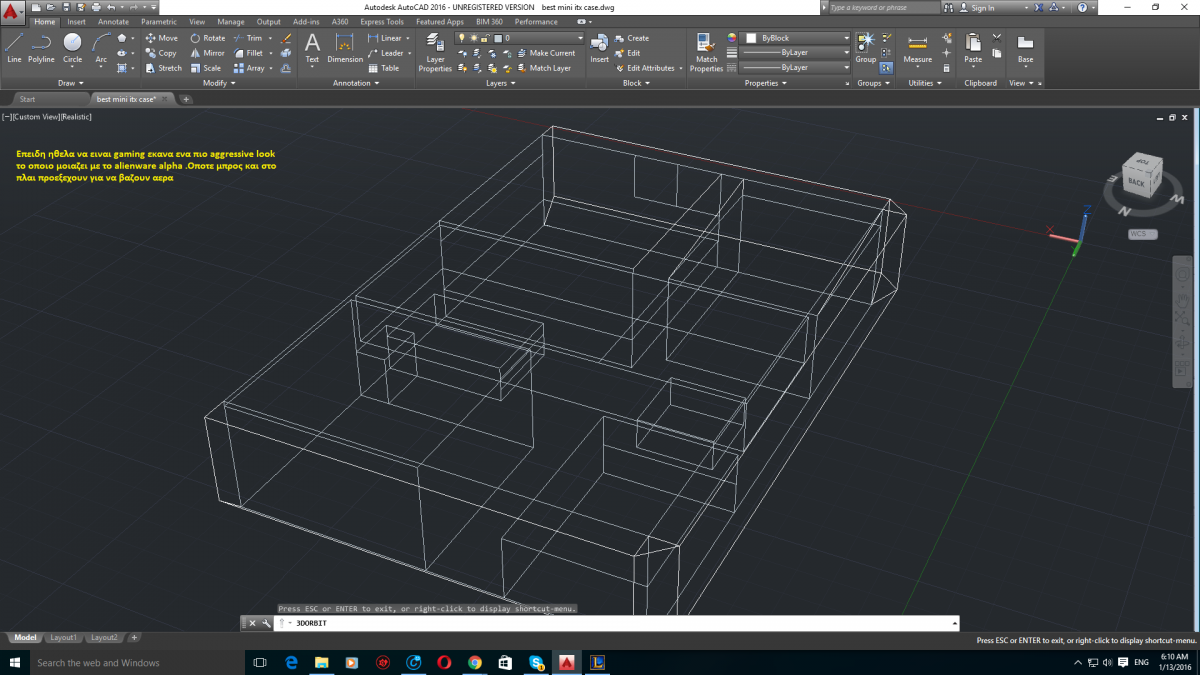

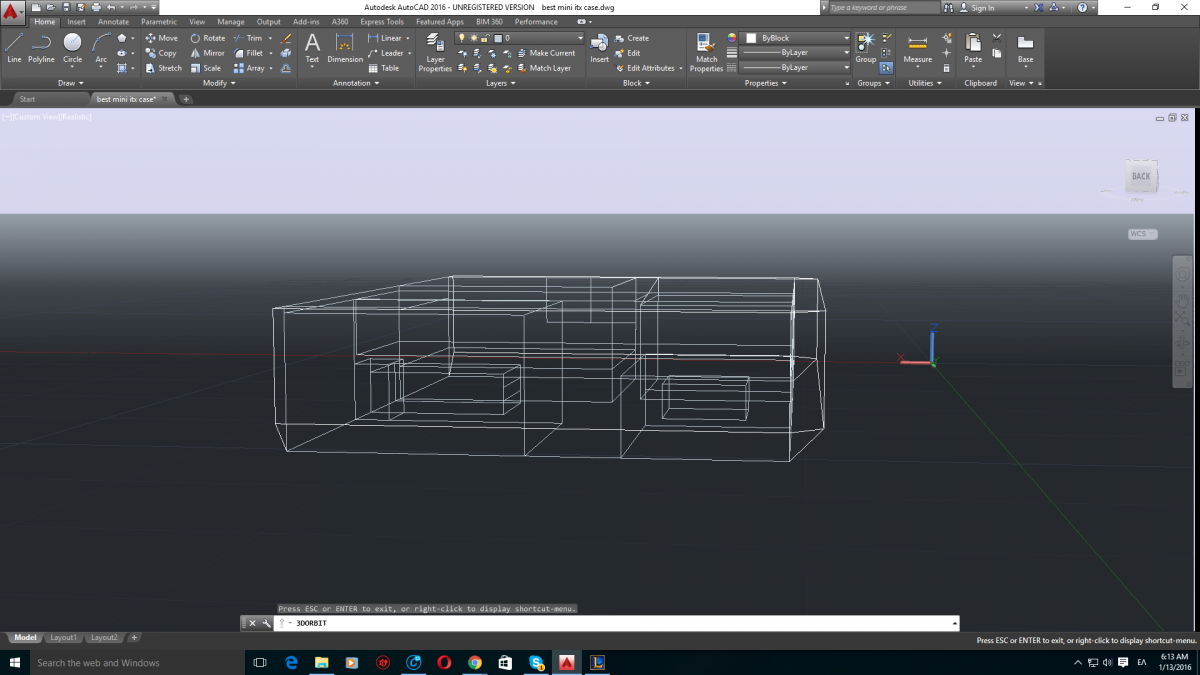

Τωρα το μονο που μενει ειναι να το φτιαξω θα ανεβασω το autocad αρχειο αν καποιος θελει να το δει



Ανεβασα αυτο το Θεμα πιο πολυ για το community και να πειτε ιδεες και πιθανον βελτιωσεις

Οπως επισης και αν σας αρεσεις



http://www.mediafire.com/download/zbo79dgohuw60c9/best+mini+itx+case.dwg



Δεν αφηνει dwg αρχεια και το εβαλα mediafire





Με το καταλληλο mod μπορει να παρει υδροψυξη που εχει η corsair για την καρτα γραφικων κανοντας ετσι ενα μικρο pc τελειο ακομα για τους πιο extreme overclockers



Μπορει να παρει και 2 καρτες γραφικων εως gtx titan x.Απλως με λιγες τροποποιησεις



Ανεβασα αυτο το Θεμα πιο πολυ για το community και να πειτε ιδεες και πιθανον βελτιωσεις

Οπως επισης και αν σας αρεσεις



Συγνωμη για τυχον λαθη το γραφω στις 6 και μιση το θεμα (XD)

[bilya]

Συμβουλη για autocad πρωτον αφαίρεσε το hardware acceleration θα δεις μεγαλη διαφορα στην ταχύτητα ειδικα σε μικρές κλιμακες τρώει σκαλωματα.

Δεύτερον αν ειναι solid ανεβασε σαν hidden να φαίνεται πιο καθαρά

[Alexaras1991]

Απ'ότι βλέπω η κάρτα γραφικών θα είναι σε οριζόντια θέση; Πως γίνεται να συνδεθεί με την μητρική αν η μητρική είναι από κάτω; Σωστά;



Κατά τα άλλα, καλός σχεδιασμός.

[Inuyasha]

Απ'ότι βλέπω η κάρτα γραφικών θα είναι σε οριζόντια θέση; Πως γίνεται να συνδεθεί με την μητρική αν η μητρική είναι από κάτω; Σωστά;



Κατά τα άλλα, καλός σχεδιασμός.

Pci riser ψάξε, μια καλώδιο ταινία είναι στην ουσία

[Dinosfan]

Υπαρχει κ αυτο

http://www.e-shop.gr/delock-41914-riser-card-pci-express-x16-angled-90-right-insertion-for-htpc-p-PER.612081

[Inuyasha]

Υπαρχει κ αυτο

http://www.e-shop.gr/delock-41914-riser-card-pci-express-x16-angled-90-right-insertion-for-htpc-p-PER.612081

Αν καταλαβα καλα θελει κατι να το βγαλει εκτος κουτιου οποτε αυτο δεν νομιζω να βολεψει , https://www.easytechnology.gr/index.php?main_page=product_info&products_id=5232

μαλλον κατι τετοιο θα ηταν καλυτερα

[reklama741]

με pci express cable θα γινοταν το pc τωρα μενει να το φτιαξω εφτιαξα ενα καλυτερο το οποια εχει πλατος 10 εκατοστα λιγοτερα
