Επισκευή Βύσματος Τροφοδοσίας

[Man2015]

Εγω αυτές τι κολλήσεις τις κάνω στούς 450 με κόλληση με μόλυβδο (ναι το ξέρω απαγορεύεται η αγορά και η χρήση της) αλλά μόνο με αυτή θα δείς προκοπή, οι νέες κολλήσεις χωρίς μόλυβδο απαιτούν πάνω απο τους 450 για να κολλήσουν καλά και θέλουν και κολλητήρι με μύτη που μπορεί να πιάσει αυτές τις θερμοκρασίες.

Μας καταστρέψανε με την απαγόρευση του μολύβδου αλλά έχουν και αυτοί τα δίκια τους...

[elenigate7]

Ναι και ο σταθμός βγάζει μέχρι 450 γι'αυτό είπα για χρήση bga.

[Man2015]

H κόλληση που έχει είναι με μόλυβδο ή άνευ?

[Fubar.gr]

Πώς θα το έκανα εγώ:



Πρώτα απ όλα καλό καθάρισμα της πλακέτας απο παλιό καλάι με καλής ποιότητας solder wick όπως αυτό: http://www.acdcshop.gr/braiddesolderingrosinw2mml15m-p-13471.html



Στη συνέχεια εφαρμογή flux πάνω στα σημεία που θα κολληθούν, προσωπικά προτιμώ αυτό σε στυλό, όχι τη σύριγγα. http://www.acdcshop.gr/fluxnocleanpen12ml-p-12521.html



Μετά κολλάς πρώτα τα δύο μεγάλα ποδαράκια, γιατι αυτά στηρίζουν όλο το βάρος του καλωδίου. Τέλος για τα μικρά πίν βάζεις μια μικρή ποσότητα καλάι στη μύτη του κολλητηριού και κάνεις

.

[elenigate7]

Man25 πλέον είναι χωρίς μόλυβδο.



Fubar έχει μόνο δύο μικρά ποδαράκια.

[Man2015]

Αμα θες να κάνεις δουλεια της προκοπής πήγαινε σε ενα μαγαζί με ηλεκτρονικά και αγόρασε κόλληση με μόλυβδο, οι περισσότεροι έχουν ξεχασμένα στόκ.

[Fubar.gr]

Για το microUSB βύσμα λέμε ή για το DC jack?

[elenigate7]

και για τα δύο...αλλά τώρα για το microUSB βύσμα

[Fubar.gr]

Αμα θες να κάνεις δουλεια της προκοπής πήγαινε σε ενα μαγαζί με ηλεκτρονικά και αγόρασε κόλληση με μόλυβδο, οι περισσότεροι έχουν ξεχασμένα στόκ.



Παντού υπάρχει διαθέσιμο καλάι με μόλυβδο, δέν έχει απαγορευθεί η χρήση του εντελώς.







και για τα δύο...αλλά τώρα για το microUSB βύσμα



Γιατί λές οτι έχει δύο ποδαράκια? Το micro USB είναι κάπως έτσι:





Έχει τα δύο ακριανά ποδαράκια που στηρίζουν το βύσμα πάνω στην πλακέτα και τα 5 μικρά χρυσά ποδαράκια είναι για τα data και power. Πρέπει όλα να κολληθούν.

[elenigate7]

Ναι εννοώ ότι έχει δύο κανονικά ποδαράκια και τα πίσω τα χρυσά.

Το ξέρω ότι όλα πρέπει να κολληθούν. Το θέμα μου είναι να κολληθεί καλά και να μην ξανά ξεκολλήσει μετά από μερικές χρήσεις.

[Roger]

Ναι εννοώ ότι έχει δύο κανονικά ποδαράκια και τα πίσω τα χρυσά.

Το ξέρω ότι όλα πρέπει να κολληθούν. Το θέμα μου είναι να κολληθεί καλά και να μην ξανά ξεκολλήσει μετά από μερικές χρήσεις.

 Καταρχην ,απο την φωτο φαινεται οτι εχουν ξυλωθει τελειως τα πινακια στο board,πως καταφερνεις να κολλησεις τα ποδαρακια του βυσματος με την πλακετα?

Δεν υπαρχει πιστα στην πλακετα,πρεπει να εχουν σηκωθει μαζι με το βυσμα

[elenigate7]

Είναι ακριβώς όπως βλέπεις στη φωτογραφία εδώ http://postimg.org/image/rq6whgvgz/

Κατάφερα να το κολλήσω 3 φορές και λειτούργησε όλες τις φορές απλά μετά από λίγες χρήσεις ξεκολλάει ξανά.



Τι εννοείς "Δεν υπάρχει πίστα στην πλακέτα" ???

[Sheogorath]

Γιατί δεν το κολλάς λοιπόν ξανά και να το γεμίσεις σιλικόνη απο πίσω να κολλήσει καλύτερα?



Και η ειδική κόλλα που προτάθηκε στα πρώτα ποστς είναι μια λύση!

[Roger]

Είναι ακριβώς όπως βλέπεις στη φωτογραφία εδώ http://postimg.org/image/rq6whgvgz/

Κατάφερα να το κολλήσω 3 φορές και λειτούργησε όλες τις φορές απλά μετά από λίγες χρήσεις ξεκολλάει ξανά.



Τι εννοείς "Δεν υπάρχει πίστα στην πλακέτα" ???

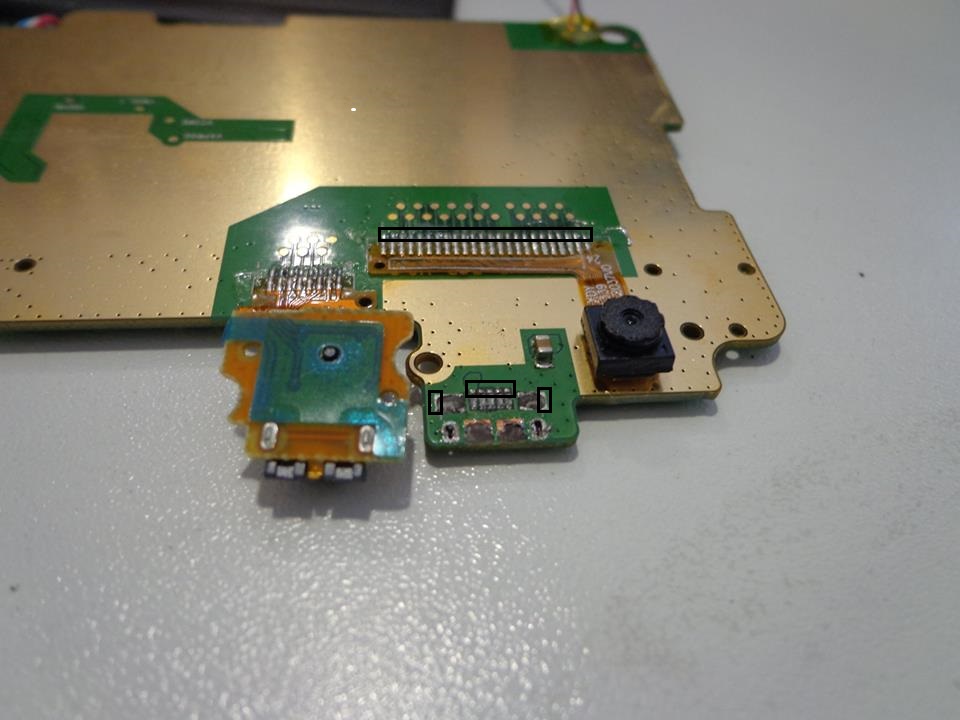

Tα υπολειμματα των πιστων τα εχω με μαυρο περιγραμμα,τουλαχιστον οπως φαινεται στην φωτο.

Το πισω περιγραμμα με τις πολλες τις πιστες φαινεται καθαρα οτι ειναι αρτιες.

Μπροστα εχουνε διαλυθει και εχει μεινει ενα μικρο μερος,κολλας λοιπον το ποδαρακι του βυσματος με αυτο το υπολειμμα πιστας?

[elenigate7]

Φυσικά και το καθαρίζω. Η φωτογραφία είναι η πρώτη πριν κάνω καν κόλληση εγώ.
