Καλώδιο Τηλεφώνου RJ11

[elenigate7]

Καλησπέρα σε όλους,



Θέλω να κατασκευάσω ένα τηλεφωνικό καλώδιο RJ11 έχω αγοράσει καλώδιο και βύσματα.

Το καλώδιο που αγόρασα έχει 4 χρώματα (μαύρο, κόκκινο, πράσινο, κίτρινο) και τα βύσματα 4 θέσεις.



Διάβασα κάπου ότι πρέπει να τα βάλω με τη σειρά:

1=μαύρο

2=κόκκινο

3=πράσινο

4=κίτρινο



Κάπου αλλού διάβασα ότι μπορώ να βάλω μόνο

1=κενό

2=κόκκινο

3=πράσινο

4=κενό



Σ'ένα άλλο δικό μου καλώδιο τηλεφώνου το βύσμα στη μία πλευρά είναι

1=κενό

2=κόκκινο

3=πράσινο

4=κενό



και στην άλλη πλευρά του βύσματος είναι

1=κενό

2=πράσινο

3=κόκκινο

4=κενό



Τελικά ποια είναι η σωστή σειρά χρωμάτων?

Πειράζει εάν βάλω και στα δύο βύσματα και από τις δύο πλευρές τα χρώματα

1=κενό

2=πράσινο

3=κόκκινο

4=κενό

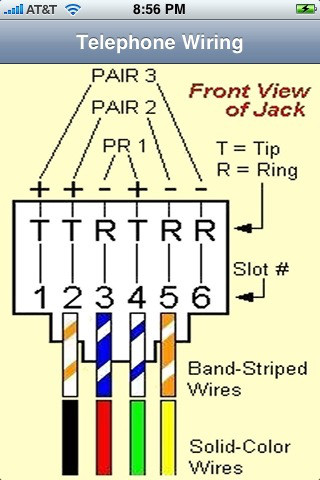

Ή απλά να ακολουθήσω τη σειρά από την παρακάτω φωτογραφία και για τις δύο πλευρές βυσμάτων?



Ευχαριστώ

[aposporis]

Αν δε κάνω λάθος για τηλέφωνο χρησιμοποιούνται μόνο τα δύο μεσαία.

Πρακτικά φρόντισε ότι είναι στη μέση από τη μια πλευρά να είναι και από την άλλη. Δεν πειράζει η σειρά.

[elenigate7]

Ας υποθέσουμε ότι τα δύο μεσαία τα βάζω στα βύσματα στη μέση και από τις δύο πλευρές άσχετα αν είναι πρώτα το κόκκινο ή το πράσινο χρώμα, τότε τα άλλα δύο χρώματα μαύρο και κίτρινα γιατί τα έχει σε τι χρησιμοποιούνται?

[anonymous-root]

Το ένα ήταν για αναγνωριση κλήσης, πάλαι ποτέ, το αλλο δε θυμάμαι .



Πάντως χρησιμοποιουνται τα 2 μεσαία, συνήθως είναι κόκκινο και πράσινο.

[elenigate7]

Μάλιστα...Μήπως γνωρίζετε κανέναν οδηγό κατασκευής καλωδίων τηλεφώνου ή και πρίζας τηλεφώνου θα μου ήταν πολύ χρήσιμο, έτσι έχω και για τους τύπους καλωδίου ethernet?

[The_Judas]



http://www.wikihow.com/Install-a-Residential-Telephone-Jack
