απλο κυκλωμα για ρυθμιση στροφων ανεμιστηρων

[.::NikoS::.]

Απλα να ξερεις οτι αν θες να χαζεψεις κυκλωματα ιδεες κλπ να πας στο hlektronika.gr

[EimaiMiaXara]

εισαι ωραιος ευχαριστω

[.::NikoS::.]

To led το θες απλα για ενδειξη on/off του κυκλωματος ετσι; Οχι δηλαδη να αυξομειωνεται η φωτεινοτητα με το ποτενσιομετρο?

[EimaiMiaXara]

εαν δεν γινονται και τα 2 γιατι εινα καλες οι ιδεες σου τοτε μονο ον οφφ

να αναφερω οτι η πηγη μου ειναι μια 12v με 1Α  DC

[cthulhucarbide]

Αυτά τα κυκλωματάκια είναι από αυτά που σου φαίνονται βουνό, αλλά αν τα κάνεις μια φορά, μετά την δεύτερη θα τα φτιάχνεις μέσα σε 5 λεπτά.



Κολλητίρι έχεις; Άμα ξέρεις να κολλάς δεν είναι τίποτα,



Η πηγή σου όμως δεν κάνει, το λμ317 έχει πτώση τάσης που σημαίνει ότι άμα θέλεις να σου βγάλει μαξ 12βολτ πρέπει να του δώσεις τουλάχιστον 2 παραπάνω, οπότε πρέπει να βρεις έναν μετασχηματιστή στα 14-15 βολτ

[EimaiMiaXara]

ξερω να κολλαω δεν εχω δυστηχως μετασχηματιστβ 15ν με 1α

να ρωτησω τωρα μια ιδεα που ηρθε

το να μετατρεψω τα 12 σε 5 γινεται

δηλαδη τι εννοω ?

γινεται να παιρνει τροφοδοσια απο ενα απλο usb? Που νομιζω εχει 5ν με 500-600μΑ? γιατι ετσι αυτο το προτσεκτ αποκτα φορητοτητα

λεγοντας στον καθηγητη οτι μπορει απλα και μονο να το συνδεσεις με ενα κοινο λαπτοπ για να τροφοδοτηθει το κυκλωμα

[.::NikoS::.]

@cthulhucarbide του το ανέφερα αυτό με το regulator για αυτό και το πρότεινα να πάει απλά σε transistor.



1Α η πηγή; Τα ανεμιστηράκια τι χαρακτηριστικά έχουν; Αναφέρουν μήπως watt ή A?



Αν θες να παίρνει από USB δε θες από 12 σε 5... Θες από 5 σε 12. Είναι εφικτό αλλά θα σου έλεγα να μη μπλέξεις στο στάδιο που είσαι τώρα. Άσε που και τα ρεύματα είναι πολύ μικρά και όσο θα ανεβάζεις τάση τόσο θα λιγοστεύουν τα mA. Μπορείς να κάψεις και τον USB controller αν γίνει κάποια μλκια οπότε άστο.

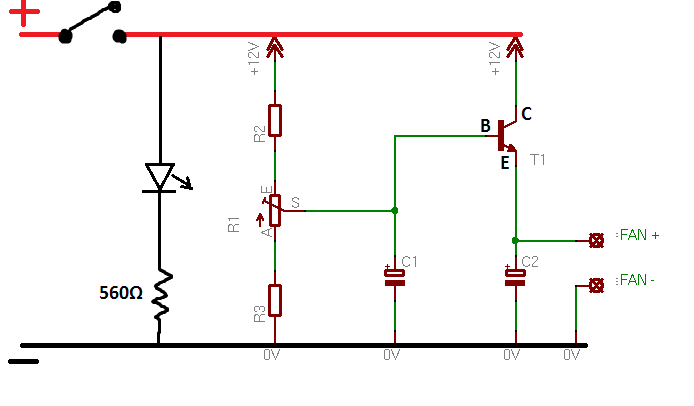

Στη φωτό σου έγραψα και γράμματα στο τρανσιστορ σε περίπτωση που δε τα γνωρίζεις. Η αντίσταση στο λεντ ειναι εμπειρικά για τα συνηθισμένα led 5mm υψηλής φωτεινότητας που ανάβουν στα περίπου 3V και 20mA και μάλιστα λίγο μεγαλύτερη από την θεωρητική τιμή για να μη δουλεύει στα όρια του εξάλλου η διαφορά είναι μικρή. Αλλά παίζει ρόλο και τι λεντ θα πάρεις!

[EimaiMiaXara]

ευχαριστω πολυ

τελικα ομως με τη τροφοδοσια τι να κανω?

[cthulhucarbide]

@cthulhucarbide του το ανέφερα αυτό με το regulator για αυτό και το πρότεινα να πάει απλά σε transistor.



Γιατί, και το λμ317 τρανζιστορ δεν είναι;

[.::NikoS::.]

Είναι ρητορική η ερώτηση ή όντως δε το γνωρίζεις;

Όχι το lm317 δεν είναι τρανσιστορ. Είναι μέσα σε package ομοιο με αυτο των transistor αλλά είναι ένα IC που συμπεριλαμβάνει πολλά transistor, διόδους, αντιστάσεις κλπ. Μπορείς να δεις το σχηματικό του στο datasheet του σελίδα 17.





ευχαριστω πολυ

τελικα ομως με τη τροφοδοσια τι να κανω?



Με την τροφοδοσία να μην ασχοληθεις αν δε χρησιμοποιήσεις κάποιο voltage regulator. Αρκουν τα 12V DC για το κύκλωμα με το BD243.

[EimaiMiaXara]

αυτο κανει ?http://www.ebay.com/itm/5pcs-BD243C-TRANSISTOR-NPN-100V-6A-TO-220-NEW-GOOD-QUALITY-/191225924199?pt=LH_DefaultDomain_0&hash=item2c85f40a67ρε σι δεν μπορω να βρω ποτενσιομετρο στο εβαυ με 4κ

[.::NikoS::.]

BD243C ειναι γιατι να μην κάνει; Αν εσύ μπορείς να περιμένεις 1 μήνα για να πάρεις 5 τέτοια μια χαρά κάνει

Ψάξε για 4,7. Αλλά σου είπα μαγαζί στην περιοχή σου. Είπαμε μερικές φορές οι κινέζοι έχουν τα πάντα και σε καλές τιμές αλλά μην τα ισοπεδώνουμε κι όλα.

[EimaiMiaXara]

κραταω μονο το πρωτο απο οτι ειπες

http://www.ebay.com/itm/2pcs-WTH118-1A-2W-4-7K-4K7-ohm-Rotary-Taper-Potentiometer-2-Watts-/181328697047?pt=LH_DefaultDomain_0&hash=item2a380856d7αυτα εδω καλα ειναι ? επισης 3 ποδαρακια δεν επρεπε να ειχε αυτο γιατι εχει παραπανω ? τι παιζει

[.::NikoS::.]

Κράτα το, πάντως κι εγώ τώρα που κοιτάζω δύσκολα βρίσκω και μάλιστα πιο ακριβά από ότι σε μαγαζί με ηλεκτρονικά.

Και trimmer θεωρητικά πρέπει να κάνει (που ειναι παμφθηνα αλλά για μικρότερα ρεύματα φυσικά) αλλά δε θέλω να σε πάρω στο λαιμό μου. Άσε που τα trimmer δεν έχουν τσουτσουνι για να τα ρυθμίζεις με το χέρι αλλά ρυθμίζονται με κατσαβιδακι.



κάνουν αλλά όπως βλέπεις ίδια τιμή με Ελλάδα.  3 είναι αυτά που ειναι στρογγυλά στην άκρη. Τα άλλα δυο τσουτσουνακια δε ξερω τι ρόλο βαράνε στο σημείο που είναι.

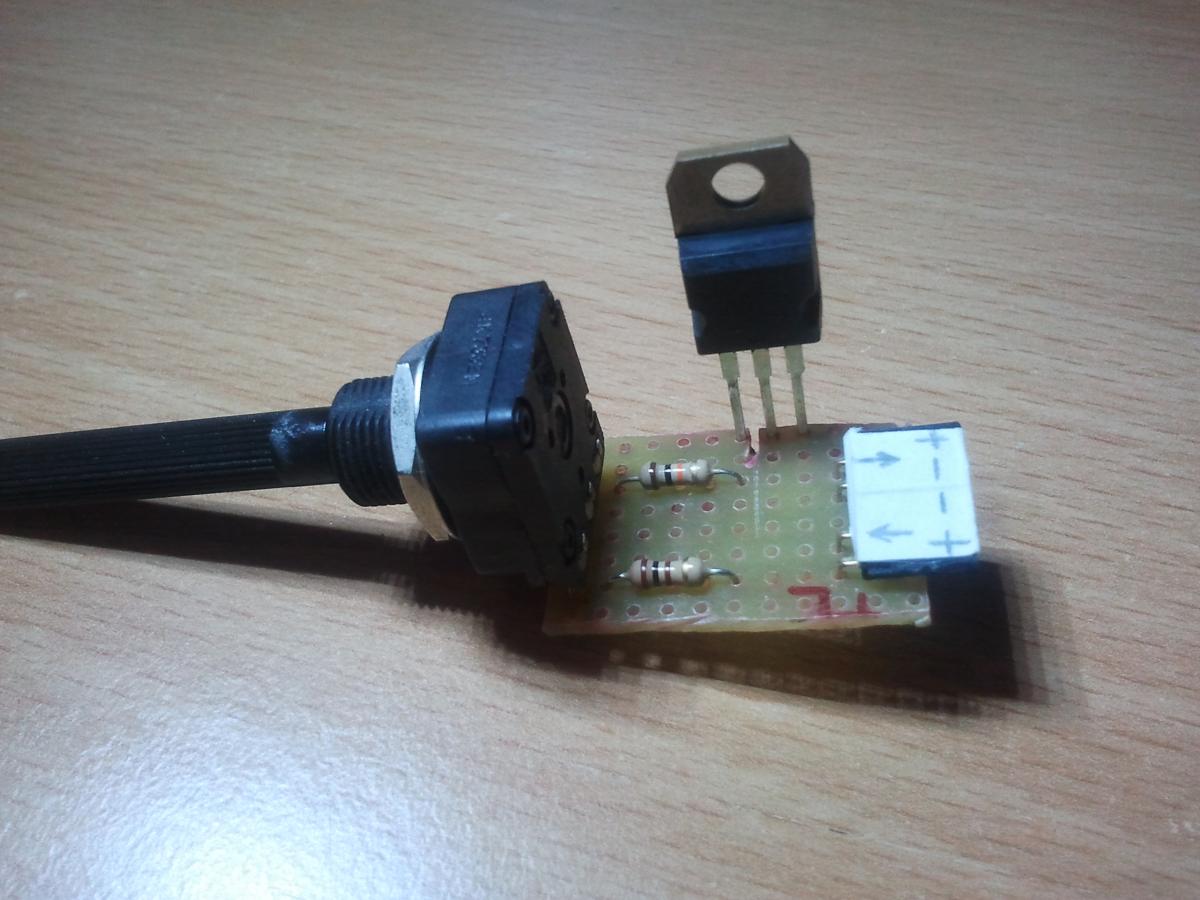

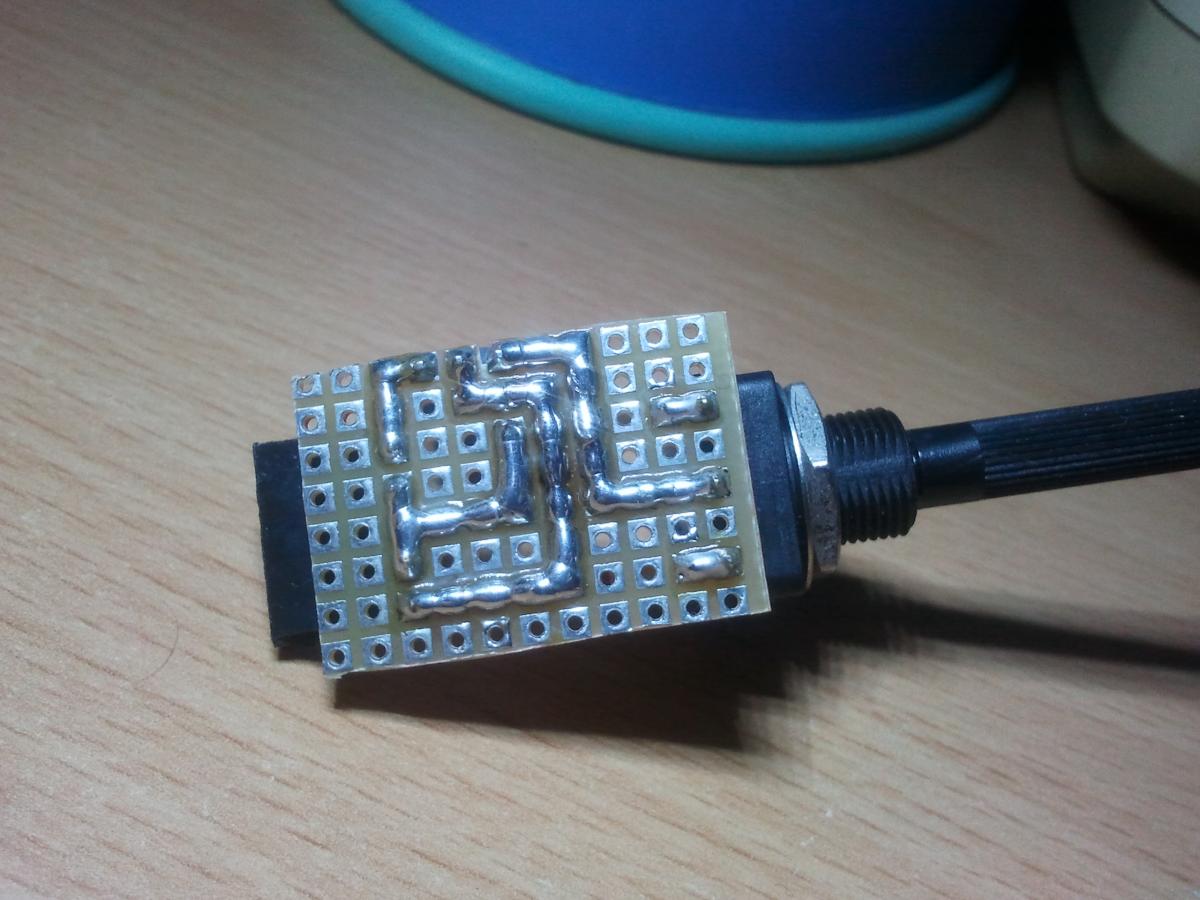

Ορίστε ένα έτοιμο απλά δεν έχω βάλει πυκνωτές. Απλά για να πάρεις μια ιδέα. Το είχα φτιάξει για αυξομείωση φωτισμου σε ledoταινία οπότε οι τιμές των αντιστάσεων βγήκαν με δοκιμές.

[EimaiMiaXara]

Λείπει κάτι φιλαράκι :ρ και μάλλον λοιπόν οι πυκνωτές :ρ
