Συνδεση ανεμιστηρα 2 θεσεων με διακοπτη 2 θεσεων

[βιλλ29]

Καλημερα σε ολους!!
λοιπον

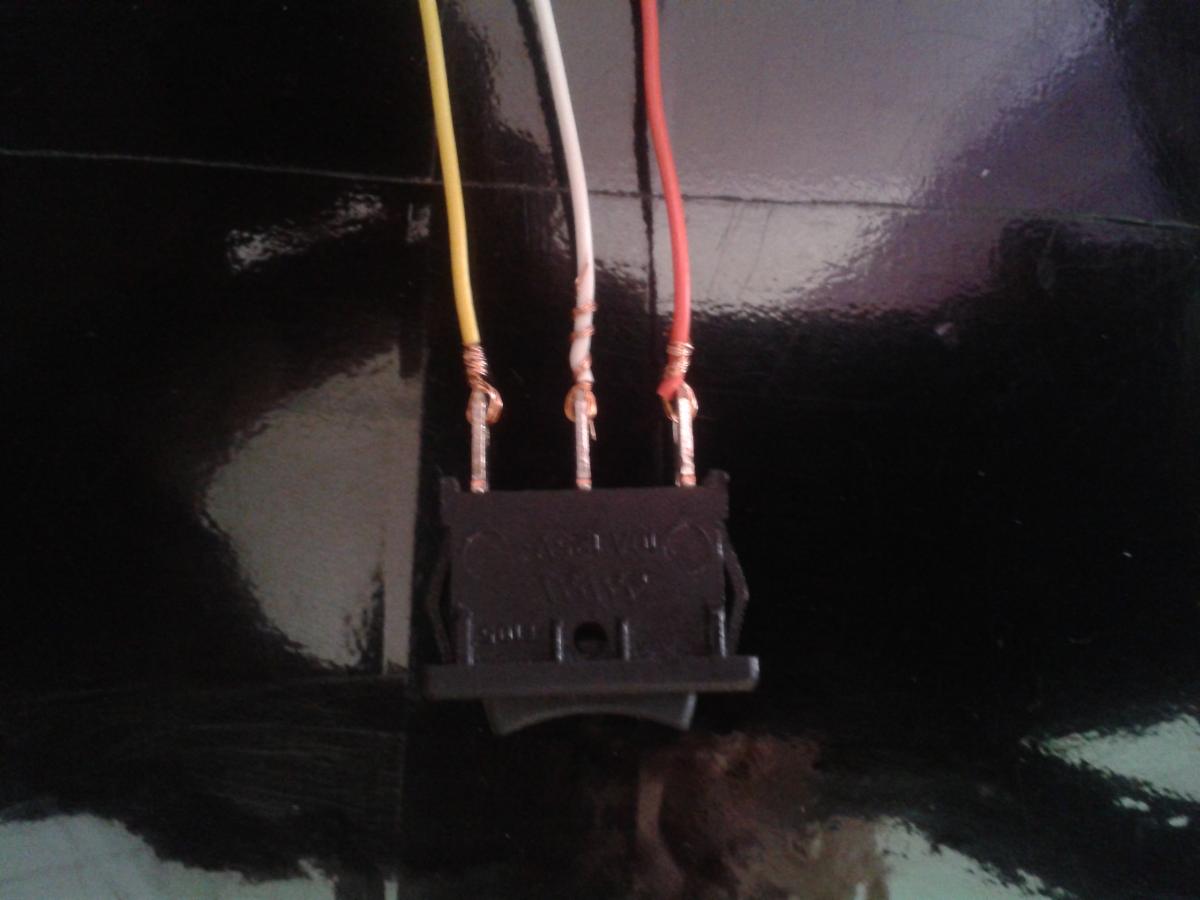

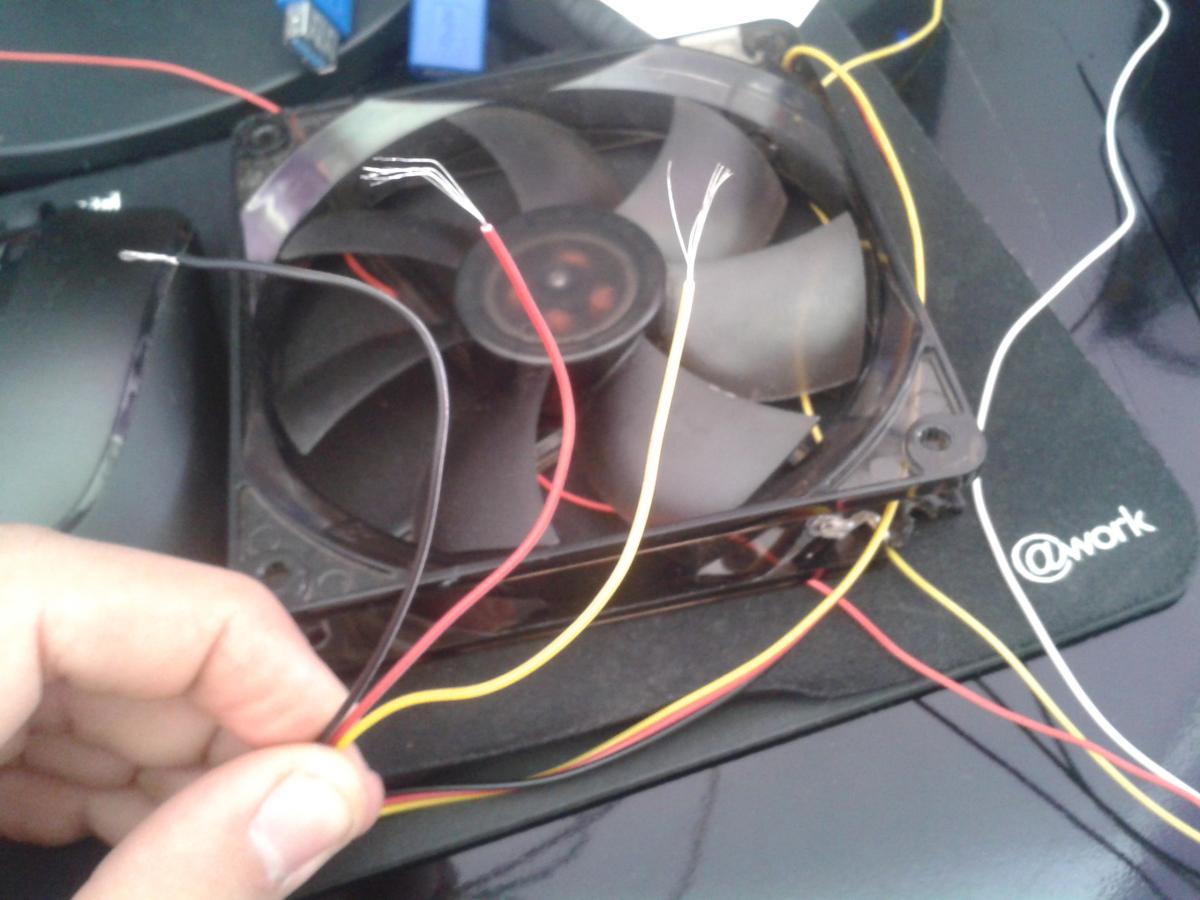

θελω να συνδεσω εναν ανεμιστηρα που ειναι με 2 θεσεις δλδ και στα 12v και στα 5v..με εναν διακοπτη με 2 σκαλες στο τροφοδοτικο..
καμια  βοηθεια?
εχω καει απο το πρωι..δεν μου βγαινει καλωδιο για το ρευμα και αν κανω γεφυρα θα λειτουργει χωρις τον διακοπτη

Επεξ/σία 10 Οκτωβρίου 2014 από βιλλ29

[Zapee995]

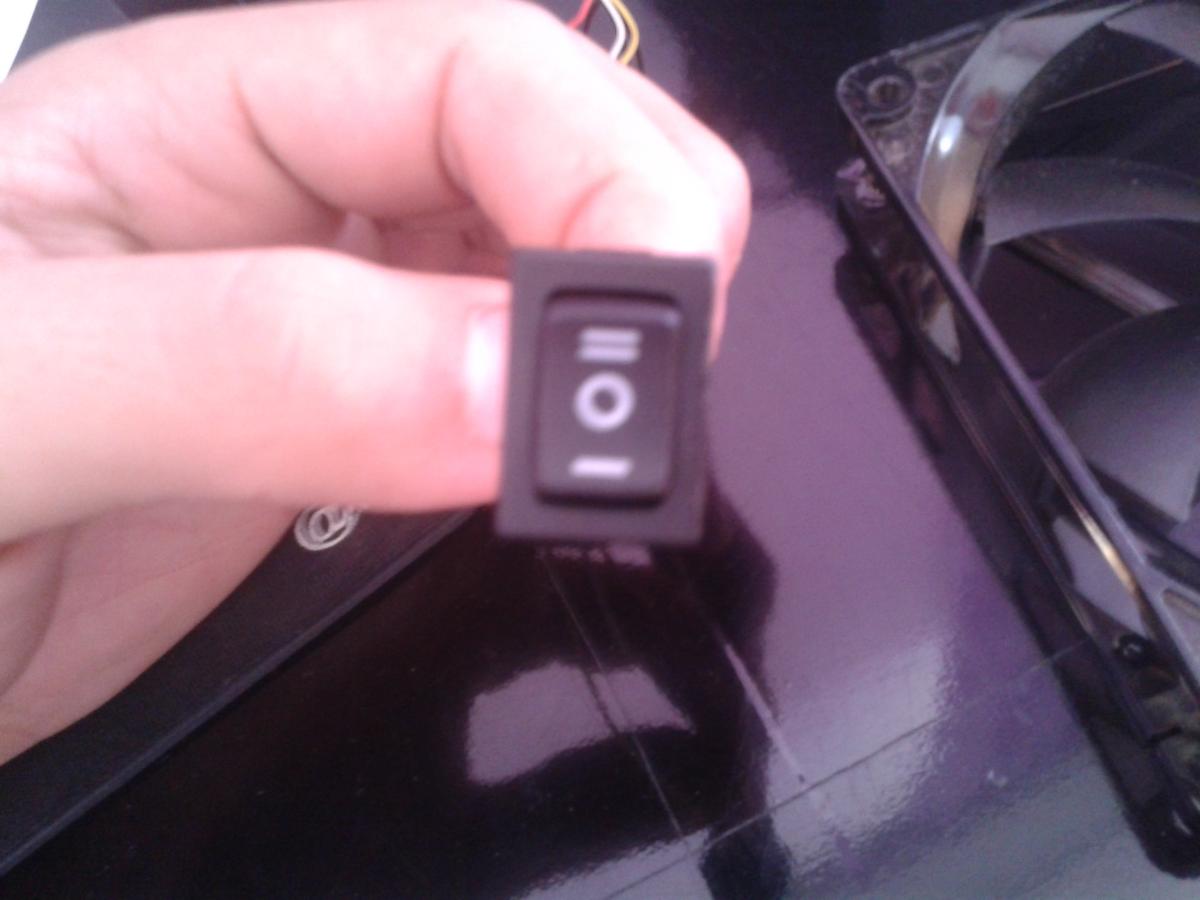

Ο διακοπτης που εχεις ειναι 2 θεσεων απλος ή με διαφορετικη ταση σε καθε θεση?

[βιλλ29]

τωρα θα σου πω ψεματα, δεν ξερω.
πιστευω πως ειναι διαφορετικη η ταση σε καθε θεση που εχει

[Zapee995]

Αν δεν το ξερεις αυτο μη περιμενεις να βγαλεις ακρη...Εφοσον τα καλωδια ρευματος εχουν μονο 12v, ενας απλος διακοπτης δεν εξυπηρετει καπου..



Παντως τον βλεπω μικρο για να εχει μεσα κυκλωμα αλλαγης τασης.

[selianx]

Απλός φαίνεται.

[βιλλ29]

δεν εχουν μονο 12v..σε τροφοδοτικο θα μπει..

δηλαδη ειναι μονο για να συνδεσω 2 ανεμιστηρακια π.χ. και στην πρωτη σκαλα να δουλευει ο ενας και στην αλλη ο αλλος ή και οι 2?

[selianx]

Γίνετε, στη μια σκάλα θα βάλεις να περνάν τα 5V, στην άλλη τα 12. Με την αλλαγή, θα δίνει άλλο ρεύμα στο ανεμιστήρα και έτσι θα τον κοντρολλάρεις.  Η γείωση μπορεί να μη χρειάζεται στο διακόπτη (όχι ότι κάνει κακό, αλλά τσάμπα θα πρέπει να την τρέξεις από το switch), από το τροφοδοτικό κατευθείαν στον ανεμιστήρα. Γίνετε να βάλεις και 12 ->5 για να γίνουν 7V.

Εγώ θα το έκανα με ποτενσιόμετρο πάντως, το switch μόνο για on/off, θα είχε πιο γλυκό αποτέλεσμα.


Edit: Έβαλα ένα σχεδιάγραμμα μήπως και βοηθήσει, sorry για τη προχειρότητα.

[βιλλ29]

Σ'ευχαριστω πολυ!!!
ειχα σπασει το κεφαλι μου απο το πρωι..
