Επισκευη LCD TV. Λιγο πριν την ανακλυκλωση....

[graphist83]

Εδω σε αυτο το θέμα θα θίξω για άλλη μια φορά συνάδελφους που κάνουν την δουλειά τους ''στο πόδι''. Τελικό θύμα της υπόθεσης ειναι οι καταναλωτές που μοιραία επωμίζονται ολο κόστος. Είτε για την ολική αντικατάσταση της συσκευής ειτε για μια πανάκριβη επισκευή.





Το υποκείμενο ειναι μια LCD TV της Samsung LE32R71BX/XEH. Το πρόβλημα της ήταν οτι δεν ενεργοποιούταν καθόλου και έμπαινε σε protection mode με το LED standby να αναβοσβήνει συνεχώς.



Η συγκεκριμένη συσκευή μας παραδόθηκε για ανακύκλωση. Μαζί υπηρχε και ένα χαρτάκι από το service που την έκρινε ως ανεπισκεύαστη λόγω υψηλού κόστους ανταλλακτικού. (190€ + 80€ εργατικά)



Μου φάνηκε περίεργο καθως η συμπεριφορά της μου έδειχνε σφάλμα στην τροφοδοσια. Ένα τροφοδοτικό ''απ εξω'' κόστιζε περίπου 40€ με 60€ ανάλογα το προμηθευτή με τα μεταφορικά μέσα. Άρα ο τεχνικός και να ζητούσε σύνολο 80 με 90€ για την επισκευή της, συνέφερε.



Μιας και ήθελα μια μεγαλύτερη TV για το εργαστήριο είπα να ασχοληθώ. Πάμε να δούμε την εξέλιξη:





1. Σε αρχική φάση βρισκουμε το service manual του τροφοδοτικού. Ο τύπος του είναι bn96-03775a Απο την Dongyang





2. Εδω το εσωτερικό της TV. Στην μεση βρίσκεται το τροφοδοτικό, δεξιά η main-board, αριστερά το inverter για τα CCFL και τελος στην μέση η T-CON καλυμμένη.





3. Το πρόβλημα οπως ειπα πριν έδειχνε να ειναι στο τροφοδοτικό. Στο πρώτο inspection βρίσκω μερικούς πυκνωτές, ύποπτους. Γενικά όμως δεν ήταν φουσκωμένοι (capacitor plague)





4. Ξεκινάμε με μετρήσεις τάσεων βάση του manual. Εφόσον βάλουμε jumpers για το start του τροφοδοτικού.





5. Το inverter θέλει 24V και δεν τα έχουμε.....





6. Εδώ θέλουμε 5,1V το οποίο είναι οκ άλλα ασταθές (δεν φαίνεται στην φώτο)..





7. Μετράω μερικούς πυκνωτές με το ESR meter και οι περισσότεροι ηταν οκ. Δυο ηταν πεσμένοι αλλα λειτουργούσαν οριακά...





8. Για να είμαστε απολυτά σωστοί, εγινε ολικό recap στο τροφοδοτικό. Προτιμήθηκαν Lelon και Nichicon. (οτι είχα στοκ).





 Το παν ειναι να υπάρχει παντα στοκ απο εξαρτήματα και σωστός εξοπλισμός για μετρήσεις.







9. Οι τάσεις σταθεροποιήθηκαν αλλά τα 24V ακόμα δεν τα είδα. Αρχίζω να ξηλωνω και να μετράω τρανζίστορ και τις διόδους. Και αυτά οκ.







10.Τελικά μετά από ψάξιμο, βρήκα οτι τα 24V προκύπτουν από το ολοκληρωμένο Fujitsu 9222 (κόκκινος κύκλος).











11. Παραγγέλθηκε απο το Hong Kong στα 1,78€ καθώς εδω δεν υπηρχε πουθενά.... Τοποθετήθηκε στην πλακέτα και μπήκε νεα θερμοαγωγημη πάστα στην ψήκτρα. (στην φώτο βλέπουμε το παλιό και το νέο)







Όπως ήταν αναμενόμενο η TV μετά από αυτό λειτούργησε κανονικά.









Η επισκευή για να γίνει η διάγνωση κράτησε περίπου 50 λεπτά. Το recap έγινε σε 20 λεπτά. 16 Μέρες έκανε το ολοκληρωμένο, άλλα κάποιος που είναι επαγγελματίας θα έχει στοκ, καθώς ειναι πολύ διαδεδομένο σε samsung. Το συνολικό κόστος μαζί με το recap (που εγινε προληπτικά για απρόσκοπτη χρήση) έφτασε τα.........6,2€!!!!



Η TV εδώ και 2 εβδομάδες μου κάνει παρέα στο εργαστήριο..



Η κατάληξη μου ειναι οτι αυτή η συσκευή θα πήγαινε άκλαυτη χωρίς να εχει καποιο σοβαρό πρόβλημα. Ο λόγος φαντάζομαι επειδή δεν υπηρχε η κατάλληλη τεχνογνωσία για να γίνει τοπική επισκευή στο τροφοδοτικό. Τα περισσότερα service απλα αλλάζουν πλακέτες, ετσι για πλάκα, τις οποιες παραγγέλνουν απο την εταιρία με υπέρογκο κόστος. Κυρίως λόγω μεταφορικών.





Με λιγα λογία βλέπουμε οτι η τοπολογία μιας TV ειναι σχετικά απλη. Το μεγαλύτερο ποσοστό TV επισκευαζεται και μαλιστα με μικρο κοστος. Ακομα και το πανελ με τοπικη επισκευη σωζεται σε πολλες περιπτωσεις. Τελος εχοντας επεμβει στο εσωτερικό πολλών TV εχω καταλληξει οτι δεν υπαρχει ζημιάρα TV, Ολες πανω κατω τον ιδιο ηλεκτρονικό σχεδιασμό εχουν και παρόμοια ποιότητα υλικών.



Κλείνοντας θέλω να δηλώσω οτι η δουλειά του ηλεκτρονικού απαιτεί, γνώσεις, πάθος, και όρεξη. Κάτι που πλέων σπανίζει στα επίσημα service. Ευτυχώς υπάρχουν μερικοί ιδιώτες (δεν αναφέρομαι σε έμενα) που το παλεύουν και κάνουν την διαφορά.



Τελος αναφέρω οτι τέτοιου είδους επισκευές κατα τον έλεγχο απαιτούν την συσκευή να είναι υπο την ΕΠΙΚΊΝΔΥΝΗ ΤΆΣΗ ΤΗΣ ΔΕΗ. Αρα παρακαλώ προσοχή..... Οποίοι επίδοξοι μπείτε στον πειρασμό θέλει προσοχή και υπευθυνότητα.........

Επεξ/σία 28 Σεπτεμβρίου 2014 από graphist83

[kostas_dr]

Απ' ότι έχω καταλάβει, δυστυχώς λείπει το μεράκι και η όρεξη να ασχοληθούν λίγο παραπάνω.

Σε καλό σου βγήκε πάντως η ιστορία.

Κονόμησες και τηλεόραση

[graphist83]

Ευχαριστώ, δεν είναι και η πρώτη. Έχω χαρίσει επισκευασμενες κατά καιρούς, σε συγγενείς, φίλους κτλ. Αυτήν είπα να την κρατήσω για μένα μιας και είχε ιδανικές διαστάσεις για τον χώρο μου.



Το να μην έχει όρεξη κάποιος να ασχοληθεί ναι μεν είναι κατακριτεο, αλλά θεωρώντας ότι πλέων όλοι πληρώνονται ψιχουλα έχει ένα μικρό ποσοστό διακοιολογιας. (μικρό). Το να μην ξέρεις όμως να διαβάσεις θεωρητικά σχέδια, να μην έχεις πιάσει ποτέ παλμογραφο στα χέρια σου και να βαφτιζεις τον εαυτό σου ηλεκτρονικό και επίσημο service, είναι απαράδεκτο..

[asimgr]

Χαιρετώ την κοινότητα

Πολύ ενδιαφέροντα όλα και μάλλον.... είμαι κι εγώ για ανακύκλωση   γιατί τα μαντάτα από τον τεχνικό δεν αντιμετωπίζονται από τις δυνατότητες της τσέπης.

Το μοντέλο είναι το ίδιο Samsung LCD 32'' le32r71bx/xeh .

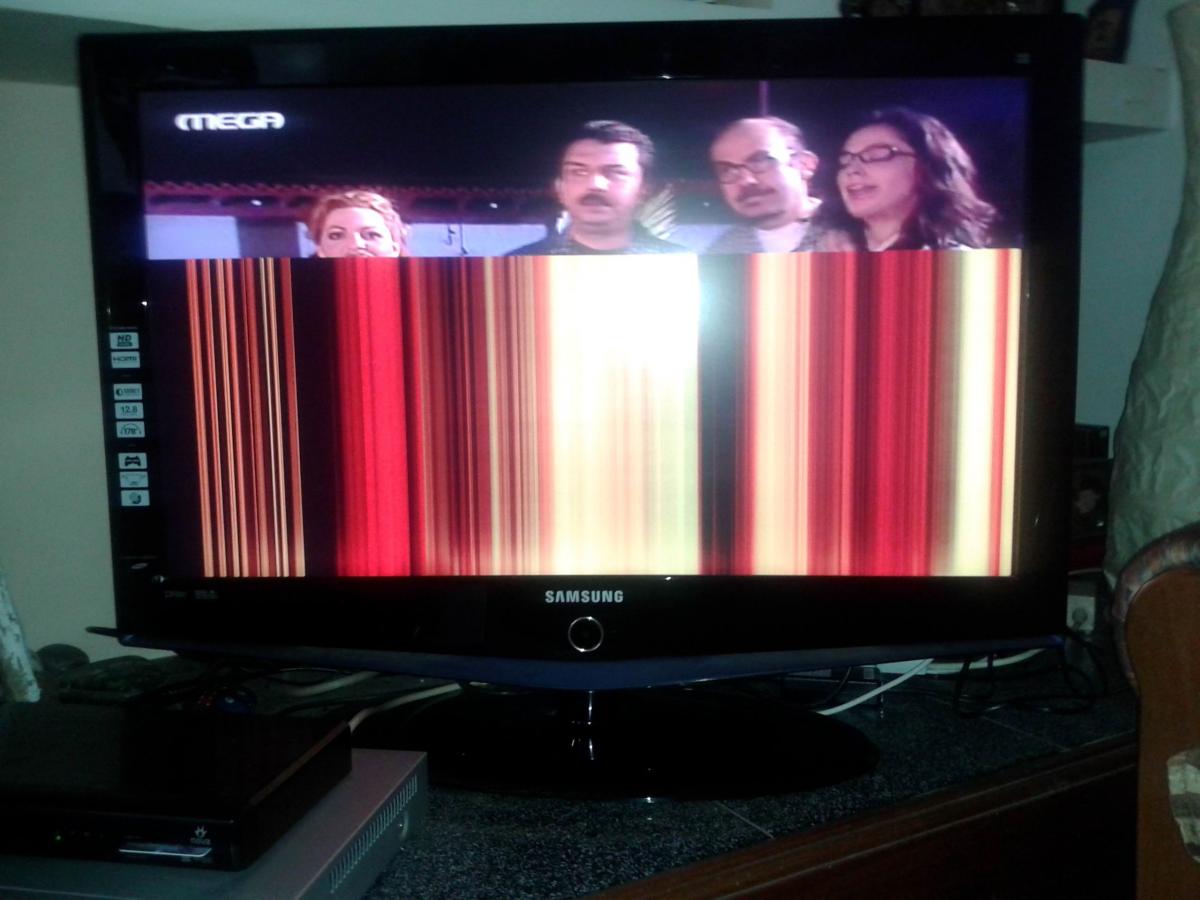

Ξαφνικά μπροστά στα μάτια μου σταδιακά άρχισαν να φαίνονται κατακόρυφες γραμμές σταθερού χρώματος (περισσότερο κίτρινο στην αρχή, πιο κόκκινο στη συνέχεια) οι οποίες τελικά καταλαμβάνουν το σύνολο του πλάτους της οθόνης και τα 2/3 περίπου του ύψους της από κάτω προς τα πάνω, ώστε τελικά φαίνεται, άψογα κατά τα άλλα, το 1/3 της εικόνας.

Ήχος, επιλογή καναλιών και λοιπές λειτουργίες τέλειες.

Η εικόνα είναι όπως αυτή που φαίνεται πλέον, κι έχουμε κι αποτελέσματα εκλογών αύριο.

Ακούει κανείς για να πει μια γνώμη?

Ευχαριστώ προκαταβολικά

[voyager3]

Στις 26/9/2014 στις 3:14 ΠΜ, graphist83 είπε

Εδω σε αυτο το θέμα θα θίξω για άλλη μια φορά συνάδελφους που κάνουν την δουλειά τους ''στο πόδι''. Τελικό θύμα της υπόθεσης ειναι οι καταναλωτές που μοιραία επωμίζονται ολο κόστος. Είτε για την ολική αντικατάσταση της συσκευής ειτε για μια πανάκριβη επισκευή.

Το υποκείμενο ειναι μια LCD TV της Samsung LE32R71BX/XEH. Το πρόβλημα της ήταν οτι δεν ενεργοποιούταν καθόλου και έμπαινε σε protection mode με το LED standby να αναβοσβήνει συνεχώς.

Η συγκεκριμένη συσκευή μας παραδόθηκε για ανακύκλωση. Μαζί υπηρχε και ένα χαρτάκι από το service που την έκρινε ως ανεπισκεύαστη λόγω υψηλού κόστους ανταλλακτικού. (190€ + 80€ εργατικά)

Μου φάνηκε περίεργο καθως η συμπεριφορά της μου έδειχνε σφάλμα στην τροφοδοσια. Ένα τροφοδοτικό ''απ εξω'' κόστιζε περίπου 40€ με 60€ ανάλογα το προμηθευτή με τα μεταφορικά μέσα. Άρα ο τεχνικός και να ζητούσε σύνολο 80 με 90€ για την επισκευή της, συνέφερε.

Μιας και ήθελα μια μεγαλύτερη TV για το εργαστήριο είπα να ασχοληθώ. Πάμε να δούμε την εξέλιξη:

1. Σε αρχική φάση βρισκουμε το service manual του τροφοδοτικού. Ο τύπος του είναι bn96-03775a Απο την Dongyang

2. Εδω το εσωτερικό της TV. Στην μεση βρίσκεται το τροφοδοτικό, δεξιά η main-board, αριστερά το inverter για τα CCFL και τελος στην μέση η T-CON καλυμμένη.

3. Το πρόβλημα οπως ειπα πριν έδειχνε να ειναι στο τροφοδοτικό. Στο πρώτο inspection βρίσκω μερικούς πυκνωτές, ύποπτους. Γενικά όμως δεν ήταν φουσκωμένοι (capacitor plague)

4. Ξεκινάμε με μετρήσεις τάσεων βάση του manual. Εφόσον βάλουμε jumpers για το start του τροφοδοτικού.

5. Το inverter θέλει 24V και δεν τα έχουμε.....

6. Εδώ θέλουμε 5,1V το οποίο είναι οκ άλλα ασταθές (δεν φαίνεται στην φώτο)..

7. Μετράω μερικούς πυκνωτές με το ESR meter και οι περισσότεροι ηταν οκ. Δυο ηταν πεσμένοι αλλα λειτουργούσαν οριακά...

8. Για να είμαστε απολυτά σωστοί, εγινε ολικό recap στο τροφοδοτικό. Προτιμήθηκαν Lelon και Nichicon. (οτι είχα στοκ).

 Το παν ειναι να υπάρχει παντα στοκ απο εξαρτήματα και σωστός εξοπλισμός για μετρήσεις.

9. Οι τάσεις σταθεροποιήθηκαν αλλά τα 24V ακόμα δεν τα είδα. Αρχίζω να ξηλωνω και να μετράω τρανζίστορ και τις διόδους. Και αυτά οκ.

10.Τελικά μετά από ψάξιμο, βρήκα οτι τα 24V προκύπτουν από το ολοκληρωμένο Fujitsu 9222 (κόκκινος κύκλος).

11. Παραγγέλθηκε απο το Hong Kong στα 1,78€ καθώς εδω δεν υπηρχε πουθενά.... Τοποθετήθηκε στην πλακέτα και μπήκε νεα θερμοαγωγημη πάστα στην ψήκτρα. (στην φώτο βλέπουμε το παλιό και το νέο)

Όπως ήταν αναμενόμενο η TV μετά από αυτό λειτούργησε κανονικά.

Η επισκευή για να γίνει η διάγνωση κράτησε περίπου 50 λεπτά. Το recap έγινε σε 20 λεπτά. 16 Μέρες έκανε το ολοκληρωμένο, άλλα κάποιος που είναι επαγγελματίας θα έχει στοκ, καθώς ειναι πολύ διαδεδομένο σε samsung. Το συνολικό κόστος μαζί με το recap (που εγινε προληπτικά για απρόσκοπτη χρήση) έφτασε τα.........6,2€!!!!

Η TV εδώ και 2 εβδομάδες μου κάνει παρέα στο εργαστήριο..

Η κατάληξη μου ειναι οτι αυτή η συσκευή θα πήγαινε άκλαυτη χωρίς να εχει καποιο σοβαρό πρόβλημα. Ο λόγος φαντάζομαι επειδή δεν υπηρχε η κατάλληλη τεχνογνωσία για να γίνει τοπική επισκευή στο τροφοδοτικό. Τα περισσότερα service απλα αλλάζουν πλακέτες, ετσι για πλάκα, τις οποιες παραγγέλνουν απο την εταιρία με υπέρογκο κόστος. Κυρίως λόγω μεταφορικών.

Με λιγα λογία βλέπουμε οτι η τοπολογία μιας TV ειναι σχετικά απλη. Το μεγαλύτερο ποσοστό TV επισκευαζεται και μαλιστα με μικρο κοστος. Ακομα και το πανελ με τοπικη επισκευη σωζεται σε πολλες περιπτωσεις. Τελος εχοντας επεμβει στο εσωτερικό πολλών TV εχω καταλληξει οτι δεν υπαρχει ζημιάρα TV, Ολες πανω κατω τον ιδιο ηλεκτρονικό σχεδιασμό εχουν και παρόμοια ποιότητα υλικών.

Κλείνοντας θέλω να δηλώσω οτι η δουλειά του ηλεκτρονικού απαιτεί, γνώσεις, πάθος, και όρεξη. Κάτι που πλέων σπανίζει στα επίσημα service. Ευτυχώς υπάρχουν μερικοί ιδιώτες (δεν αναφέρομαι σε έμενα) που το παλεύουν και κάνουν την διαφορά.

Τελος αναφέρω οτι τέτοιου είδους επισκευές κατα τον έλεγχο απαιτούν την συσκευή να είναι υπο την ΕΠΙΚΊΝΔΥΝΗ ΤΆΣΗ ΤΗΣ ΔΕΗ. Αρα παρακαλώ προσοχή..... Οποίοι επίδοξοι μπείτε στον πειρασμό θέλει προσοχή και υπευθυνότητα.........

Καλησπερα σας , εχω την ιδια ακριβως τηλεοραση με τα ιδια προβληματα . Πως θα μπορουσα να ερθω σε επικοινωνια μαζι σας για τυχον επισκευει?  ευχαριστω
