PowerLine που εκτείνεται σε 3 ορόφους με καλώδιο δικτύου από όροφο σε όροφο

[sotris99]

Θέλω να υλοποιήσω το εξής.



Έστω ότι έχω ένα τριώροφο κτίσμα. Σε κάθε μπαλκόνι έχω ένα powerline και ένα switch. Ενώνω τα μπαλκόνια μέσω των switches με καλώδιο utp cat6. Από την μέσα πλευρά του σπιτιού βάζω σε κάθε όροφο από ένα powerline. Σαν υλοποίηση θα παίξει?

[Universal Soldier]

θα παίξει μονο άμα κάθε όροφος έχει ένα ρολοι

[sotris99]

δεν κατάλαβες τι θέλω να κάνω...

[Universal Soldier]

για να το λες εσύ ...

[sotris99]

λοιπόν μεσιέ,



adsl router >>> καλώδιο δικτύου >>>> switch >>>> μπαλαντέζα δικτύου από τον δεύτερο στον τρίτο >>> switch >>>> μπαλαντέζα δικτύου από τον τρίτο στον τέταρτο >>> switch >>> pc



εώς εδώ καταλαμπαίνει?

[poulinos]

δεν υπαρχει μπαλαντεζα δικτυου.τι εκφραση ειναι αυτη?αν εννοεις απο adsl router μετα με καλωδιο δικτυου σε ενα switch μετα με καλωδιο δικτυου σε ενα Powerline και μετ ατο Powerline να συνδεθει με ενα αλλο Powerline σε αλλο οροφο το οποιο με καλωδιο θα παει σε switch και απο εκει παλι με powerlines Πιο πανω ναι θα παιξει.απλα δεν ξερω αν τα Powerlines μπορουν να παιξουν ανα 3 η αν πρεπει να ειναι δυαδες.κατα τα αλλα θα παιξει αν ειναι στην ιδια φαση τουλαχιστον ανα ζευγαρι τα powerlines.αλλα απο το να βαζω powerlines θα εριχνα Utp απο μπαλκονι σε μπαλκονι

[leonidas_fs]

Να φανταστώ οτι σαν "Μπλαναντέζα δικτύου" εννοείς κάποιο αρκετά μεγάλο καλώδιο δικτύου ή και φις σωστά;



Κατα τα άλλα αυτό που είναι ο poulinos είναι πολύ καλή λύση. Καλώδιο utp απο μπαλκόνι ή φωταγωγώ ή whatever. Γενικά τα powerlines μη τα πολυ εμπιστεύεσαι..

[Log@n]

Θέλω να υλοποιήσω το εξής.



Έστω ότι έχω ένα τριώροφο κτίσμα. Σε κάθε μπαλκόνι έχω ένα powerline και ένα switch. Ενώνω τα μπαλκόνια μέσω των switches με καλώδιο utp cat6. Από την μέσα πλευρά του σπιτιού βάζω σε κάθε όροφο από ένα powerline. Σαν υλοποίηση θα παίξει?



Να υποθεσω οτι καλωδιο μπορεις να ριξεις μονο εξωτερικα, και τα switch θα ειναι μεσα στο σπιτι. Επισης στον ενδιαμεσο οροφο θα βαλεις 3 powerline adapters? (2 εξω και ενα μεσα?)



Θεωρητικα θα παιξει, η αποδοση που θα εχει αυτο το δικτυο ομως παιζεται.

[Universal Soldier]

H απάντηση εξακολουθεί να είναι η ίδια ο κάθε όροφος θα έχει powerline δίκτυο εφόσον όλος ο όροφος είναι σε ένα ρολοι ( και σε αποσταση 300m) , και δεν υπάρχουν διαμερίσματα με διαφορετικό ρολοι όπως σε μια πολυκατοικία και οι πριζες ειναι στην ιδια φαση



Για το κομμάτι του Ethernet δεν υπάρχει αμφιβολία πως θα δουλέψει με την μονη διαφορα πως αντί για switch καλο είναι να βάλεις ένα Access Point με switch για να εχεις failover το WiFi για όταν δεν δουλεύει το powerline γιατί άμα άνοιξεις μια κουζίνα ένα air-condition η καμια ηλεκτρική σκούπα πολλές φορες τα powerline δεν δουλεύουν.

Επεξ/σία 24 Ιουλίου 2013 από Universal Soldier

[sotris99]

δεν υπαρχει μπαλαντεζα δικτυου.τι εκφραση ειναι αυτη?

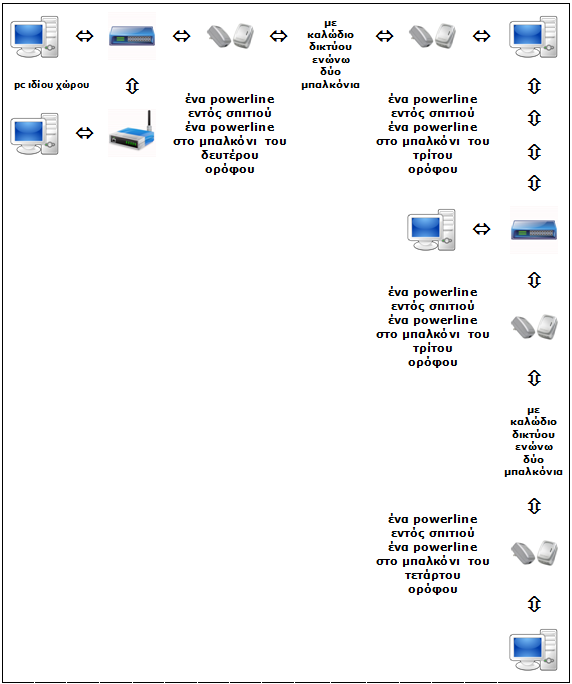

Ασφαλώς και δεν υπάρχει τέτοια φράση "μπαλαντέζα" για το καλώδιο δικτύου. Απλά εννοώ ένα πολύ μακρύ καλώδιο δικτύου. Σε κάθε όροφο στο μπαλκόνι θα έχω switch. Θα βάλω ένα powerline στο μπαλκόνι που θα είναι καρφωμένο πάνω στο switch. Αλλά επειδή θέλω να κλείνω τις μπαλκονόπορτες τo άλλο powerline θα είναι εντός διαμερίσματος και στην ίδια φάση με αυτό που είναι στο μπαλκόνι.

Τα switch τα βάζω για να γεφυρώσω τα τρία διαφορετικά ρολόγια τις δεη που αντιστοιχούν στα τρία διαμερίσματα.

[jkoukos]

Τα Powerlines δουλεύουν σίγουρα όταν βρίσκονται στην ίδια φάση, αν και υπάρχουν αρκετά που δουλεύουν σε τριφασικές παροχές.

Όταν θέλεις να συνδέσεις powerlines σε διαφορετικές φάσεις, προτείνεται για επιτυχή αποτελέσματα, τον συνδετικό κρίκο να το κάνει ένα switch.



Όμως τα παραπάνω ισχύουν σε παροχές (μονοφασικές ή τριφασικές) που έχουν κοινό ουδέτερο, με απλά λόγια βρίσκονται στην ίδια αρχική παροχή (ρολόϊ/μετρητή).

Στην δικιά σου περίπτωση, απ' ότι καταλαβαίνω πρόκειται για διαφορετικές ιδιοκτησίες/παροχές και αμφιβάλλω αν θα σου δουλέψει το δίκτυο, συμφωνώντας με τον φίλο @Universal Soldier.

[sotris99]

έχω μονοφασικό. τον συνδετικό κρίκο από όροφο σε όροφο τον κάνει switch όπως γράφω ένα ποστ παραπάνω...

[jkoukos]

Αν έχεις μονοφασικό σε ενιαία κατοικία, δηλαδή η οικοδομή όλη παίρνει από έναν και μόνο μετρητή, δεν χρειάζονται τα switches.

Σε οποιαδήποτε πρίζα, οποιουδήποτε ορόφου και αν βάλεις τα powerlines θα παίξουν.



Αν όμως πρόκειται για μονοφασικές παροχές ανεξάρτητων κατοικιών, δηλαδή κάθε μία έχει τον δικό της μετρητή, όσα switches και να βάλεις δεν θα δουλέψουν καθώς δεν έχεται κοινό ουδέτερο και φυσικά δεν θα έχεις δίκτυο.

Για να το καταλάβεις, σε μία μονοφασική παροχή κάθε πρίζα έχει 3 καλώδια (ένα για την φάση, 1 για τον ουδέτερο και ένα για την γείωση) τα οποία είναι κοινά για όλες.



Στην τριφασική παροχή τα καλώδια σε όλες τις πρίζες έχουν κοινό ουδέτερο και γείωση, αλλά διαφορετική φάση. Εδώ βάζοντας σε οποιαδήποτε πρίζα ένα switch θα γεφυρώσει τις φάσεις διότι το επιτρέπει ο κοινός ουδέτερος.



Όμως σε διαφορετικές μονοφασικές παροχές υπάρχει ταυτόχρονα και διαφορετικός ουδέτερος και λογικά δεν παίζει το γεφύρωμα των φάσεων από το switch.

[Universal Soldier]

Αν έχεις μονοφασικό σε ενιαία κατοικία, δηλαδή η οικοδομή όλη παίρνει από έναν και μόνο μετρητή, δεν χρειάζονται τα switches.

Σε οποιαδήποτε πρίζα, οποιουδήποτε ορόφου και αν βάλεις τα powerlines θα παίξουν.



Αν όμως πρόκειται για μονοφασικές παροχές ανεξάρτητων κατοικιών, δηλαδή κάθε μία έχει τον δικό της μετρητή, όσα switches και να βάλεις δεν θα δουλέψουν καθώς δεν έχεται κοινό ουδέτερο και φυσικά δεν θα έχεις δίκτυο.



Για να το καταλάβεις, σε μία μονοφασική παροχή κάθε πρίζα έχει 3 καλώδια (ένα για την φάση, 1 για τον ουδέτερο και ένα για την γείωση) τα οποία είναι κοινά για όλες.



Στην τριφασική παροχή τα καλώδια σε όλες τις πρίζες έχουν κοινό ουδέτερο και γείωση, αλλά διαφορετική φάση. Εδώ βάζοντας σε οποιαδήποτε πρίζα ένα switch θα γεφυρώσει τις φάσεις διότι το επιτρέπει ο κοινός ουδέτερος.



Όμως σε διαφορετικές μονοφασικές παροχές υπάρχει ταυτόχρονα και διαφορετικός ουδέτερος και λογικά δεν παίζει το γεφύρωμα των φάσεων από το switch.











Τα powerline δεν παίζουν από όροφο σε όροφο ακόμα και αν είναι στο ίδιο ρολοι φάση etc λόγο απόστασης και άμα παίξουν θα είναι πολύ εξασθενημένα.



Το switch ενώνει ethernet δίκτυο όχι καλώδιο ρεύματος όχι ουδέτερους άρα καμια σχέση, και στη συγκεκριμένη περίπτωση χρησιμοποιείτε για backbone για να ένωση ορόφους με powerline.



Το setup είναι σωστό έτσι όπως είναι τώρα αλλα θέλει για failover ένα ΑP με Switch για να ασφάλεια άμα δεν παίζουν καλά τα powerline. Επίσης τα εξωτερικά καλώδια ethernet πρέπει οπωσδήποτε να είναι σε σωλήνα.

[jkoukos]

Τα powerline δεν παίζουν από όροφο σε όροφο ακόμα και αν είναι στο ίδιο ρολοι φάση etc λόγο απόστασης και άμα παίξουν θα είναι πολύ εξασθενημένα.

Όλα τα σύγχρονα powerlines παίζουν σε μεγάλες αποστάσεις, με πτώση φυσικά στην απόδοση που όμως για απλή χρήση διαδικτύου είναι υπέραρκετή.



Το switch ενώνει ethernet δίκτυο όχι καλώδιο ρεύματος όχι ουδέτερους άρα καμια σχέση, και στη συγκεκριμένη περίπτωση χρησιμοποιείτε για backbone για να ένωση ορόφους με powerline.

Σωστά, μόνο που όπως έγραψα παραπάνω δίνοντας και σχετικό σχεδιάγραμμα, σε τριφασική παροχή ενδείκνυται ηχρήση switch (εξηγώ παρακάτω τον λόγο).



Το setup είναι σωστό έτσι όπως είναι τώρα αλλα θέλει για failover ένα ΑP με Switch για να ασφάλεια άμα δεν παίζουν καλά τα powerline. Επίσης τα εξωτερικά καλώδια ethernet πρέπει οπωσδήποτε να είναι σε σωλήνα.

Το setup είναι σωστό όσον αφορά το ethernet κομμάτι και για χρήση WiFi. Όχι όμως για powerline, γιατί αν διάβασες καλά κάθε όροφος έχει διαφορετική παροχή (ρολόϊ, φάση) και δεν υπάρχει φυσική συνέχεια στη μεταφορά των συχνοτήτων μέσω των οποίων γίνεται η επικοινωνία.

Η επίτευξη μεταφοράς δεδομένων μέσω των γραμμών ισχύος γίνεται με χρήση διαφορετικών συχνοτήτων.

Η μεταφορά ηλεκτρικής ισχύος γίνεται στους 50Hz και των δεδομένων σε MHz. Με χρήση κατάλληλων Modem (PLC) μπορούμε να εισάγουμε/διαχωρίσουμε αυτά τα δεδομένα σε όλη την εγκατάσταση, εφόσον αυτή έχει κοινό πίνακα/φάση με φυσική συνέχεια της καλωδίωσης.



Το πρόβλημα όμως σε πολλές εγκαταστάσεις είναι ότι δεν υπάρχει φυσική συνέχεια, είτε γιατί οι μονοφασικές έχουν ξεχωριστό πίνακα είτε διότι στις τριφασικές με κοινό πίνακα, οι 3 φάσεις δεν συνδέονται γαλβανικά πουθενά.

Υπάρχει όμως και η μεταφορά δεδομένων λόγω επαγωγής, όταν διαφορετικά φορτία οδηγούνται από κοινού στο ίδιο κανάλι και αυτό ακριβώς χρησιμοποιείται επιπλέον στα powerlines για επίτευξη της επικοινωνίας.



Ως γνωστό οποιαδήποτε συσκευή για να δουλέψει χρειάζεται τροφοδοσία (φάση) και επιστροφή (ουδέτερος) και με απώλεια οποιασδήποτε σταματά το έργο της. Τα δεδομένα όμως ρέουν σε όλο το κύκλωμα, εξασθενημένα ανάλογα σε διάφορους παράγοντες στον ουδέτερο αλλά υφίστανται και στις πλείστες των περιπτώσεων "ισχυρότερα" από αυτά εξ επαγωγής.

Για τον λόγο αυτό προτείνεται η χρήση switch σε τριφασικές εγκαταστάσεις καθώς εκεί ο ουδέτερος είναι κοινός για όλη την εγκατάσταση.



Όμως άλλο ένα κοινό switch στην ίδια παροχή και άλλο πολλά εν σειρά σε διαφορετικές παροχές, όπως στη συγκεκριμμένη περίπτωση.
