Πρόβλημα με οθόνη Sony Vaio VPCCW1S1E ( No Backlight/Dark Display)

[DimitrisGR]

Παιδιά καλησπέρα.



Μια βοήθεια για το παρακάτω πρόβλημα / story .



Sony Vaio VPCCW1S1E 14" το οποίο δεν έχει display.



Εν αρχή η RGB/VGA δίνει κανονικά εικόνα, οπότε αφήνουμε στην άκρη το GPU barbeque.





Αρχικά:

Ξηλώνω  το LCD panel και το δοκιμάζω σε ένα Latitude 6420.



με αποτέλεσμα :

Δεύτε λάβετε "φως" και display κανονικά.



Αρα λέω LCD cable....



Κοιτάω τον τύπο της καλωδιοταινία και βλέπω ότι είναι LVDS.

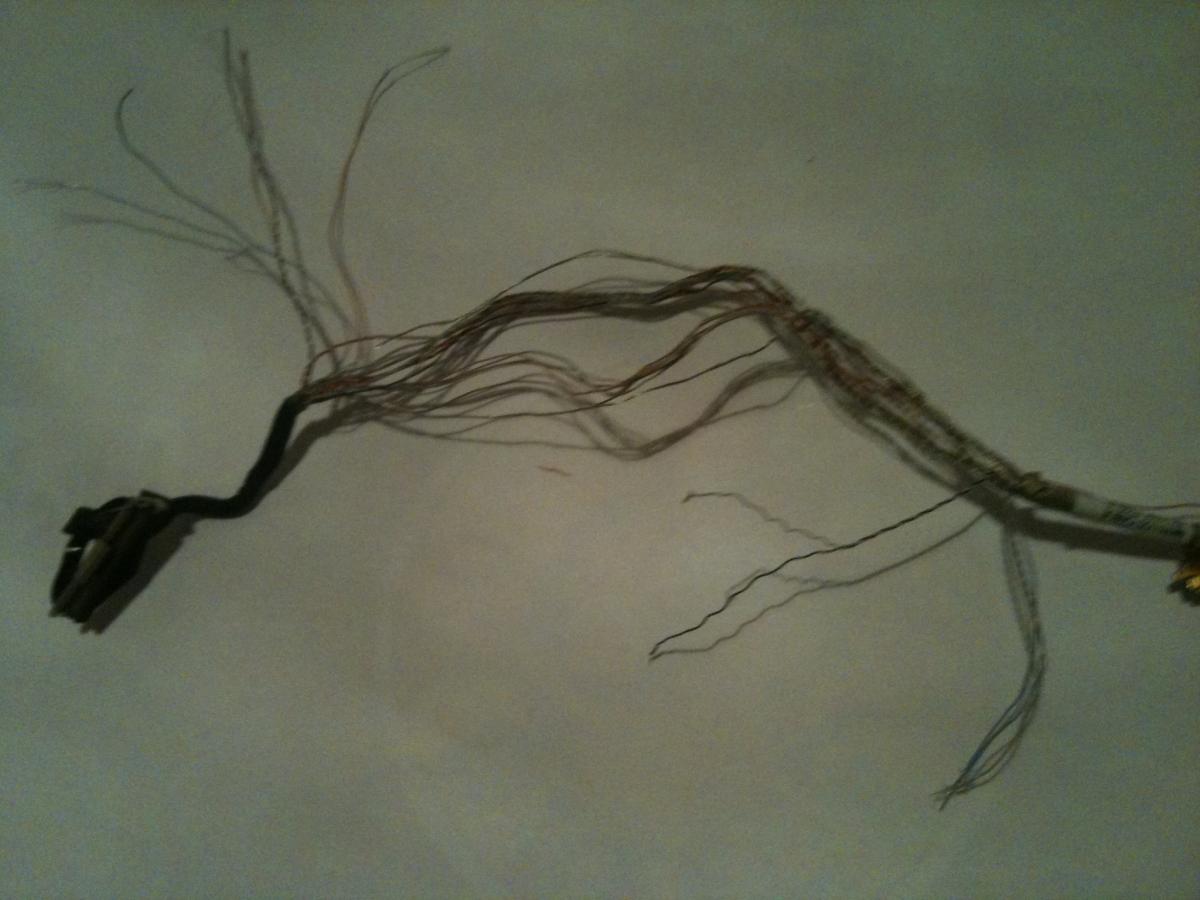

Μετά από Striptease την LCD καλωδιοταινίας 40 pin,  βρήκα κομμένα 8  μπλεγμένα / γεφυρωμένα 4-5  τον αριθμό καλωδιάκια.



.



Βρήκα μια used, Μ870 LVDS καλωδιοταινία λοιπόν (Μιας και το αρχικό μοντέλο αναγράφει M870 LCD Cable)  και την πήρα.



την κουμπώνω και το αποτέλεσμα είναι να παίρνω εικόνα χωρίς φως.



Τελευεταία δοκιμή είναι να δω αν μπορώ να βάλω το σετ μου ( Μ870 LVDS & μαμά LCD Panel) σε κάποιο άλλο laptop με ίδια υποδοχή στο board ( λίγο ζόρικο βέβαια.)



Θα ήθελα τις απόψεις σας σχετικά με την εκδοχή, να φταίει η output πάνω από το Mobo



ή απο κάποιο κύκλωμα που να χρειάζεται lifting...



Ευχαριστώ εκ των προτέρων.



Δημήτρης.

[WalkerSW]

Καμωμένο inverter μου μυρίζει εμένα.

[DimitrisGR]

Δεν υπάρχει inverter με την έννοια της επιπρόσθετης πλακετας κάτω απο την οθόνη.



Sent from my iPhone using Insomnia

[WalkerSW]

κοιτα το πρόβλημα είναι καθαρά αδυναμία τροφοδότησης του backlight της οθόνης. αυτό είναι κατά 99% πρόβλημα inverter όπου και όπως και αν το έχει ενσωματώσει η sony. έκτος και αν είσαι στο 1% που καιγεται η ίδια η λάμπα.



κοιτα το πρόβλημα είναι καθαρά αδυναμία τροφοδότησης του backlight της οθόνης. αυτό είναι κατά 99% πρόβλημα inverter όπου και όπως και αν το έχει ενσωματώσει η sony. έκτος και αν είσαι στο 1% που καιγεται η ίδια η λάμπα.

[DimitrisGR]

Το panel χαίρει άκρας υγείας!



Ομοίως και το η καλωδιοταινία έπειτα απο δοκιμή σε άλλο laptop.



Οπότε κατα πάσα πιθανότητα απο τη μακαρονάδα κάτι πρέπει να έχει αρπάξει απο το motherboard κρίνω.

[DimitrisGR]

And there be light.



Καμμένη η ασφάλεια απο το mobo που "κοιτάει" στο LCD Panel και του δίνει ΦΩΤΑ.



Με το κολλητήρι και αρκετή υπομονή, ένεκα σε ψιλοζόρικο σημείο καταφερα να το κάνω να παίξει με μία "γέφυρα" μεταξύ των 2 επαφών..



Για να μη spamάρω, πολύ ευχαρίστως να δώσω υλικό αν ενδιαφέρει κάποιον.



Ευχαριστώ!!!!!

[WalkerSW]

Εννοειται ρίξε φοτο εδώ....

Δεν είναι spamming , το αντίθετο θα έλεγα!

[coolerman]

έχει ξανά τύχει σε κάποιον άλλον συμφουρίτη και το γεφύρωσε όπως έκανες και εσύ.

με τι το γεφύρωσες;; με "νήμα" απο γυάλινη ασφάλεια?

[DimitrisGR]

έχει ξανά τύχει σε κάποιον άλλον συμφουρίτη και το γεφύρωσε όπως έκανες και εσύ.

με τι το γεφύρωσες;; με "νήμα" απο γυάλινη ασφάλεια?

Σου παραθέτω υπό μορφή απάντησης τη διαδικασία



________________________________________________________________________________________

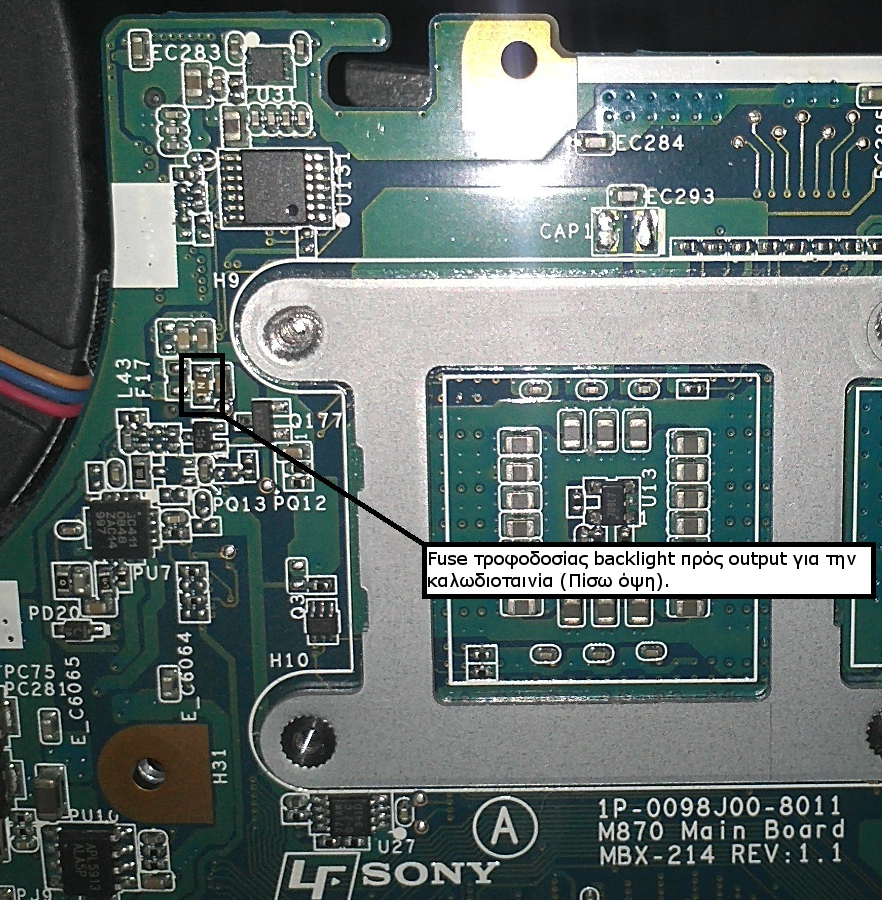

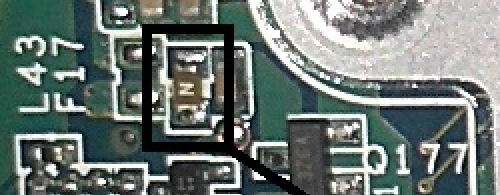

Παράθεση πλακέτας και fuse F17:





Σαν διαδικασία.



• Καθαρισμός της περιοχής με ισοπροπυλική αλκοόλη σε μπατονέτα.



• καθαρισμός του ενδιάμεσου των ψυχρών // Αφαίρεση του Ν :





με κολλητήρι (με μικρή μύτη, έχω ένα που τι έχω φτιάξει με λίμα), τσιμπίδα, λαβίδα και μεγεθυντικό φακό .



• Θερμαίνουμε, όχι επανειλημμένα σαν κάφροι , μια στην μία επαφή και μια στην άλλη και με φροντίδα και προδέρμ κουνάμε ελαφρά το fuse ωσότου αποσυγκολληθεί.                      Δεν είναι κοκορέτσι, το αφήνουμε να κρυώνει μεταξύ των εφαρμογών  με το κολλητήρι και το φυσάμε









• Καθαρισμός ανά τακτά χρονικά διαστήματα με ισοπροπυλική αλκοόλη με μπατονέτα.

ΠΡΟΣΟΧΗ



ΟΧΙ ΤΟ ΚΟΛΛΗΤΗΡΙ ΠΑΝΩ ΣΤΗΝ ΑΛΚΟΟΛΗ. ΝΑ ΣΤΕΓΝΩΣΕΙ ΠΡΩΤΑ.





Αφού αποσυγκολληθεί :



Παίρνουμε με τη μύτη, λίγο καλάι και ενώνουμε τις 2 ψυχρές.



Και τέλος.

Επεξ/σία 22 Απριλίου 2013 από DimitrisGR

[GREGKERKYRA]

Φωτογραφία από το τελικό αποτέλεσμα της γέφυρας;

[DimitrisGR]

Το αποτέλεσμα είναι προ της αποκόλλησης του Fuse. Δυστυχώς επειδή το Laptop έπρεπε να " φύγει " το έκλεισα λίγο βιαστικά χωρίς να τραβήξω τελικό αποτέλεσμα. Επιφυλάσσομαι, για φωτογραφία του επόμενου Vaio που περιμένω με ίδιο θέμα εντός ολίγου καιρού.



Busted για άλλη μια φορά ένεκα πίεσης χρόνου......

[Fokos]

Άνοιξα το ίδιο μοντέλο σήμερα για να το καθαρίσω. Αφού το έκλεισα, δούλεψε κανονικά για λίγες ώρες. Μετά απο reboot δεν υπήρχε display (ουτε καν φως στην οθόνη), αλλά ούτε και εικόνα στο VGA. To “GPU barbeque” όπως γράφει ο Δημητρης απο πάνω το αποκλείω γιατί παρακολουθούσα τις θερμοκρασίες (ήθελα να δω την διαφορά πριν και μετά το καθάρισμα) οι οποίες δεν ξεπέρασαν τους 60 βαθμούς. Τι άλλο μπορεί να συμβαίνει?

[Fokos]

sorry για το bump, αλλα δεν εχει κανεις ιδεα για το τι μπορει να φταιει? Αυτο που με προβληματιζει ειναι οτι κατα το boot δεν εμφανιζεται ουτε η οθονη των bios. Σκετη μαυριλλα. Αν το προβλημα ηταν στην οθονη θα ειχα display μεσω VGA. Αν ηταν στη καρτα γραφικων θα εβλεπα τουλαχιστον τα bios. Κανω λαθος?

[Roger]

Σου παραθέτω υπό μορφή απάντησης τη διαδικασία



________________________________________________________________________________________



Παράθεση πλακέτας και fuse F17:






Σαν διαδικασία.



• Καθαρισμός της περιοχής με ισοπροπυλική αλκοόλη σε μπατονέτα.
•



• καθαρισμός του ενδιάμεσου των ψυχρών // Αφαίρεση του Ν :
•






με κολλητήρι (με μικρή μύτη, έχω ένα που τι έχω φτιάξει με λίμα), τσιμπίδα, λαβίδα και μεγεθυντικό φακό .



• Θερμαίνουμε, όχι επανειλημμένα σαν κάφροι , μια στην μία επαφή και μια στην άλλη και με φροντίδα και προδέρμ κουνάμε ελαφρά το fuse ωσότου αποσυγκολληθεί.                      Δεν είναι κοκορέτσι, το αφήνουμε να κρυώνει μεταξύ των εφαρμογών  με το κολλητήρι και το φυσάμε
•









• Καθαρισμός ανά τακτά χρονικά διαστήματα με ισοπροπυλική αλκοόλη με μπατονέτα.
•

ΠΡΟΣΟΧΗ



ΟΧΙ ΤΟ ΚΟΛΛΗΤΗΡΙ ΠΑΝΩ ΣΤΗΝ ΑΛΚΟΟΛΗ. ΝΑ ΣΤΕΓΝΩΣΕΙ ΠΡΩΤΑ.





Αφού αποσυγκολληθεί :



Παίρνουμε με τη μύτη, λίγο καλάι και ενώνουμε τις 2 ψυχρές.



Και τέλος.

Εχουμε πει και σε ενα αναλογο ποστ,οτι με τετοιου ειδους γεφυρωματα,σε ενδεχομενο προβλημα,θα στα καψει ολα και το γεφυρωμα θα μεινει αθικτο.Αν ειναι να κανεις γεφυρωμα δεν υπαρχει λογος να αφαιρεσεις την ασφαλεια,περνας καλαι πανω απο την ασφαλεια.Η ασφαλεια και ολες οι ασφαλειες βρισκονται εκει για καποιο λογο

Επεξ/σία 9 Μαΐου 2013 από Roger

[GREGKERKYRA]

Γενικά ακούω και από άλλους ότι γεφυρώνουν έτσι απευθείας, να το βρεις την ίδια ασφάλεια είναι τόσο δύσκολο; Επίσης κάπου είχα δει ότι μπορείς να βάλεις σύρμα από κανονική ασφάλεια γυάλινη και να γίνει δουλειά, έχετε καμιά καλύτερη ιδέα;
