[Part 1]
Πάμε να κάνουμε και εμείς ένα tribute στο υπάρχον μηχάνημα μας, μιας και ήδη έχω ξεκινήσει και στήνω νέο μέσα σε ένα TheTower 900 (και να πω την αλήθεια μου στο νέο σύστημα η πρακτικότητα, η ευελιξία και η ξενοιασιά, θα επικρατήσουν κατά πολύ των look και είναι ο κύριος λόγος που χτίζω μέσα στο κουτί που προανέφερα).

Αλλά για την ώρα πάμε να δούμε ένα mildly modified Thermaltake V71 το οποίο πάει κόφτες απροβλημάτιστα για 4 χρόνια τώρα :)

Όταν το πρωτοέστησα, του ξήλωσα το HDD cage, του πέταξα μέσα ένα Corsair ΑΙΟ και ασχολήθηκα μόνο να κάτσω να του φτιάξω τα καλώδια custom γιατί θέλω 1 step μεγαλύτερο AWG από τα default των τροφοδοτικών και αυτό γιατί δεν προλάβαινα να ασχοληθώ παραπάνω λόγο Twitch και προγράμματος καθημερινότητας.

Δεν άργησα πολύ όμως να μουρλαθώ με τον θόρυβο από το AIO και την αδυναμία του να supportαρει 5Ghz AVX στον 8700Κ ... οπότε τράβηξα την σκανδάλη και μπήκα στην διαδικασία για ακόμα μια φορά :P

All things considered αποφάσισα να φτιάξω ένα πανελάκι πάνω στο οποίο θα μοντάρω τα Reservoir & 2 pump και αυτό, γιατί πραγματικά έπρεπε να υλοποιήσω με ακρίβεια χιλιοστού για να χωρέσω, όπως φαίνεται πιο κάτω,
τα 2 HL SR2 360 - 9 FPI, ένα SC Protium D5 Reservoir 150mm σε σειρά με ένα δεύτερο D5 pump κουμπωμένο πάνω σε ένα ULTITOP (την δεδομένη στιγμή υπήρχε και μέσα στο κουτί μια MSI TRIO 1080 που ειναι τεράστια ... η 3090 κατέληξε να είναι πιο βολική! Η GPU δεν μπήκε στο loop γιατί είχα σκοπό να την αλλάξω όπως και έκανα)

Ο Στόχος ήταν απλός ... Maximum Heat dissipation με Dead Silence ακόμα και το καλοκαίρι!

Έτσι βγήκαν μέτρο, μικρόμετρο και μεζούρα και ξεκινήσαμε την υλοποίηση

1) Το πανελάκι πριν (όσο έπαιρνα μετρήσεις)


Spoiler


2) Τα 2 custom pad για ένα σχετικό decoupling και απόσβεση κραδασμών, πάνω στα οποία κουμπώνει το Protium

Spoiler


3) Βάψιμο σε πάνελ βίδες και pads και εφαρμογή reservoir και τροπών επάνω στο πάνελ

Spoiler


Spoiler


Spoiler


Spoiler


Spoiler


4) Delid του 8700Κ, εφαρμογή LM και μοντάρισμα στο socket με Kryos PVD/Nickel (το καλύτερο block που έχω χρησιμοποιήσει μέχρι σήμερα μακράν!!!)

Spoiler


Spoiler


5) Radiators Treatment, εφαρμογή και υλοποίηση tubing

Spoiler


Spoiler


Spoiler


Spoiler




[Part 2] Ο μόνος λόγος που το έσπασα στα 2 είναι γιατί δεν θα μου έφτανε ο χώρος για τις υπόλοιπες φωτογραφίες.

Συνεχίζουμε

6) Εφαρμογή σε fans, Aquaero, αισθητήρες και τα σχετικά
(Δεν φαίνονται όταν μπει το καπάκι και τότε δεν υπήρχαν οι Chromax)

Spoiler


Spoiler


(το επάνω Splitty 9 κοντρολάρει τα 3 επάνω rad fan και το μπροστα, τους 3εις μπροστα ανεμιστήρες - σπάστικαν στα 2 για εφαρμογή ελέγχου)

Spoiler


Spoiler



Αυτά λίγο πολυ στα όσα έχουν να κάνουν με την υλοποίηση και ο λόγος που τα έβαλα όλα είναι από την μία για να δώσω την ευκαιρία σε κάποιον, να γνωρίζει το μέχρι που μπορεί να φτάσει με το Thermaltake V71, καθώς και ενδεχόμενες ιδέες για brainstorm αν κάποιος έχει σκοπό να κάνει μια παρόμοια και κατά τα άλλα απλή υλοποίηση ... το όλο tricky εδώ ήταν οι μετρήσεις για είναι όλα όσο πρέπει και λειτουργικά

Εδώ φαίνεται το πως, εγώ, έχω το pc καθημερινά να υπάρχει πλάι μου (έχω αλλεργία προσωπικά στα RGB κλπ αλλά αυτά τα λίγα που υπάρχουν είναι διακριτικά (σε κάρτα και pumps) και σπάνε λίγο το μονότονο XD ) Ο κύριος λόγος που θέλω φως μέσα στο κουτί, είναι για οπτικούς ελέγχους κατά βάση ;)


(Φωτογραφία πως ήταν όταν φτιάχτηκε με την 1080ti trio)
(Φωτογραφία πως είναι 4 χρόνια μετά με την 3090 TUF)


Ελπίζω να βοηθήσω ενδεχομένως κάποιον να πάρει ιδέες :)

Λόγο του ότι έχω βάλει προτεραιότητα το να είναι το setup σαν να μην υπάρχει όταν λειτουργεί, υποχώρησα σε AVX -2 offset και τώρα είναι παντός καιρού, το PC ειναι WOMAN-PROOF ;)

Μπορεί να δουλεύει απροβλημάτιστα overclockαρισμένο και να "πρέπει" να γυρνάς να δεις αν δουλεύει ή έχει σβήσει :)

Πάντος το ότι όλα είναι στο χιλιοστό όταν έρχεται η ώρα για maintenance σου σπάει λίγο τις μπάλες ... εξού και το γιατί πλέον μετακομίζω στο TheTower 900 για ηρεμίσει το κεφάλι μου πολυδιάστατα μια και καλή, ότι και να έρθει στο μέλλον!

  • Like 11
  • Thanks 1
Συνδέστε για να σχολιάσετε
Κοινοποίηση σε άλλες σελίδες

  • Απαντ. 14,3k
  • Δημ.
  • Τελ. απάντηση

Συχνή συμμετοχή στο θέμα

Αλλαγές μετά από 3 χρόνια με MSI Z790 A PRO, CORSAIR H150i ELITE και GSKILL Trident Z5 RGB Silver.




No description available.

Πρέπει να φτιάξω λίγο τα καλώδια της GPU από μπροστά αλλά με κούρασε ΤΟΣΟ ΠΟΛΥ αυτό το upgrade με 3/3 RMA (CPU-MOBO-RAM) που απλά βαρέθηκα και θα το φτιαξω αργότερα. Θα επιστρέψω με 2 καλύτερες λήψεις :P

  • Like 16
Συνδέστε για να σχολιάσετε
Κοινοποίηση σε άλλες σελίδες

Δημοσ. (επεξεργασμένο)

Build name: Plain Beauty (=all RGB off)

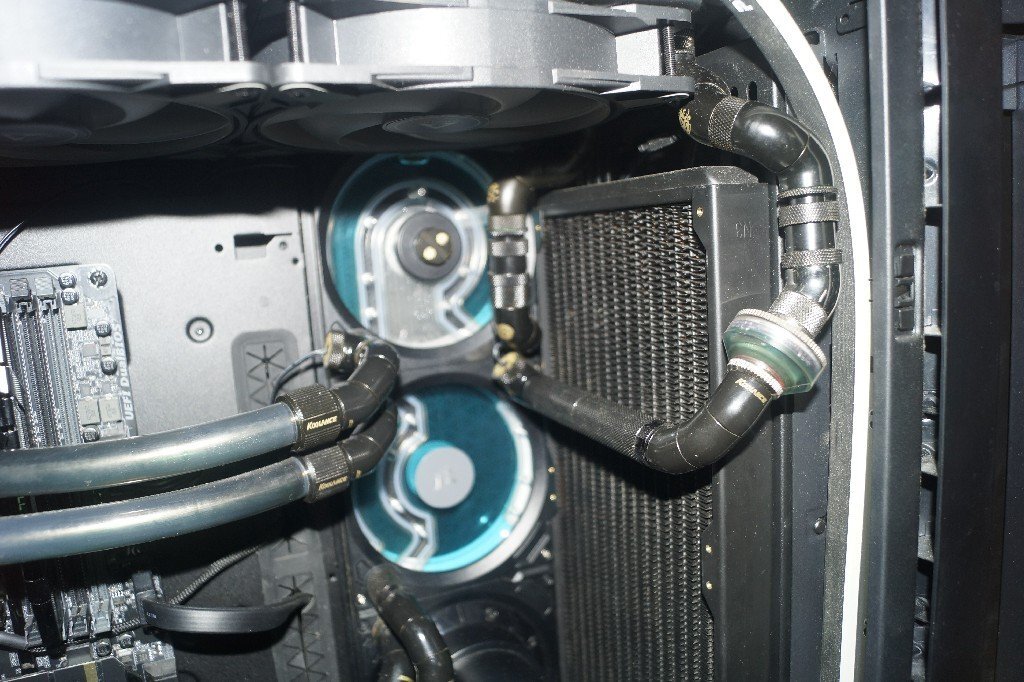

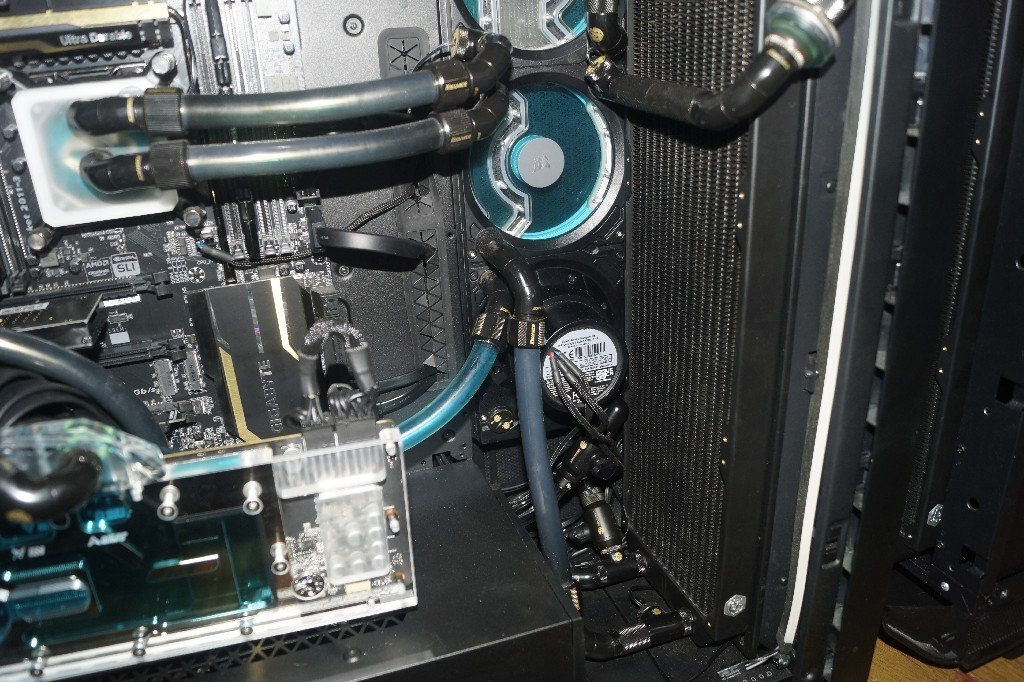

Custom fitted Corsair XD7 σε 7000D, (δεν το έχω ξαναδεί κάπου και κρίμα γιατί η μόντα είναι εύκολη και έπρεπε να μην χρειάζεται όταν και τα δύο προϊόντα είναι Corsair!)


2 βαλβίδες αδειάσματος κάτω (μία για όλο το κύκλωμα και μία για το κομμάτι της τρόμπας στο reservoir)


Σε περίπτωση αφαίρεσης MB, το CPU block φεύγει από την μέση και κατεβαίνει προς τα κάτω.

Γέμισμα επάνω δεξιά, καμμία ανάγκη για γύρισμα κουτιού στο γέμισμα.

Κατά το γέμισμα, όλος ο αέρας φεύγει χωρίς να παγιδεύεται κάπου.

Στο άδειασμα μου μένει υγρό στην GPU όμως... (design flaw μου και λύνεται με λίγο ξάπλωμα να πέσει πιο κάτω από το μαύρο ρακόρ που δεν βλέπω που είναι η στάθμη 😒

Σε περίπτωση διαρροής, κανένα σημείο δεν στάζει επάνω σε hardware.

Αναβάθμιση/αλλαγή GPU με slide-in στο ρακόρ και τοποθέτηση στο slot, με στρίψιμο των ρακόρ.



Το επάνω ψυγείο αφαιρείται με ξεβίδωμα των δύο ρακόρ (προς εκμετάλλευση του αφαιρούμενου πάνελ του 7000D) και ξανατοποθετείται εύκολα μετά τον καθαρισμό._DSC4425~1.jpg

Το μπροστινό όχι... δεν αφαιρείται χωρίς τα κλασικά και μη εικονογραφημένα μπλεξίματα του να τραβάς και να ξεσφίγγεις.. Δεν γινόταν να τα έχω όλα!

Αφαιρούμενο πάνελ και μπροστά, απλά αν χρειαστεί, δεν είναι τόσο εύκολο όσο το επάνω.

Καθαρίζουμε συχνά το φίλτρο του για να μην χρειαστεί!



Σκοπός build: Αθόρυβος video editor.

(Στην φωτό δύο μητρικές πριν και μετά την αναβάθμιση από GA-x99-SLI σε ASUS x99e-WS)



Το Χ99 δεν υποστηρίζει RGB ούτε aRGB αλλά η μαγεία του a στο aRGB έκανε την αγορά όλων των εξαρτημάτων σε 5v και δημιουργήθηκε software σε hardware (MicroPython σε Pico) για τον έλεγχο τους αλλά..... βαρέθηκα λίγο.. μπορεί να το συνεχίσω αργότερα για πλήρη έλεγχο του φωτισμού και θερμοκρασιών/ανεμιστήρων.

Την φόρα μου την έκοψε πολύ η αγορά της Asus γιατί το δικό της software ελέγχου fans σύμφωνα με θερμοκρασίες είναι υπερβολικά καλό συγκριτικά με το άχρηστο της Gigabyte που ξεκίνησε το project ελέγχου τους εξ'αρχής.

Η Gigabyte σου ανοίγει νέους ορίζοντες, κάνοντάς σε αντικαταστάτη των προγραμματιστών της.

Με έσωσε η Asus από το να χρειάζεται να γίνει άμεσα και ευχαριστώ τον Insomniac που μου την πούλησε και όχι, δεν την πήρα για αυτό φυσικά, αλλά γιατί το manual της Gigabyte ψεύδεται ή έστω αποκρύπτει κάποια αλήθεια άρα, το ίδιο μου κάνει.





Specs :

Κουτί : Ο αρχηγός! Corsair 7000D Airflow!

CPU: Ο άλλος αρχηγός! Intel 6950x, 10C/20T @3000 T-boosted @4.2 all cores (-έναν που τρέχει στα 4.3) (κανένα πείραγμα voltage)

TDP σε full load: 200w (από 135w)

RAM: 64GB @ 3000 @ 12.12.12.24 @ 1.45v (G.skill Ripjaws V)

GPU : (Current: GTX 1080 Ti (x16)/(Incoming: RTX3080 10G MSI Ventus 3X)

HD: 2x Samsung Evo 2Tb @ 4x

Cooling: 2x320 Rads + 1x140

CPU Block: EK

GPU Block: Bitspower

Ψυγεία: Bitspower

Ρακόρ: Bitspower & Koolance (τα 2α προϋπήρχαν)

PCIe Firewire capture card

PCIe 10Gb Ethernet

x99 Powah!

USB 3.0 Type C : Yes (με την βοήθεια του EZ-DIY) (οπου εκεί βρίσκετε και τα GPU Power 180° connectors που φαίνονται μόνο (και όχι καλά) στην φωτό Α)



ΥΓ: To τζάκι θέλει καθάρισμα, δεν φαινόταν in RL, στην φωτό το είδα :P

Αφού αυτό το build δεν απαιτεί πολλούς καθαρισμούς και περεταίρω ασχολία, θα ασχοληθώ με το τζάκι next  :-D

YΓ2: Οι σωληνώσεις είναι ακριβώς ό,τι είχα αποθηκευμένο από προηγούμενα builds (μετρήσεις και κοψίματα ακριβείας για να φτάσει, περίσσεψαν γύρω στα 5cm) που δεν είχε χρησιμοποιηθεί και ενώ μπορεί να το βρίσκετε πολύ συμβατικό με τα υπόλοιπα χρώματα του build, δεν ξεκίνησε έτσι... διάφανο ήταν όταν το τοποθετούσα!

Απλά είχε παραμείνει αποθηκευμένο γύρω στα 10+ χρόνια και όταν είδε χρήση μαύρισε από το κακό του!  😕

(Δείτε το στην φωτό Β σε σύγκριση με την Α, πως ξεκίνησε και πως έγινε)

Δεν θα πω πως με χαλάει πάντως... απλά αυτό δεν είναι addressable να γίνει και λίγο ροζ!

Επεξ/σία από Cre3p
  • Like 10
  • Thanks 3
Συνδέστε για να σχολιάσετε
Κοινοποίηση σε άλλες σελίδες

Στις 8/1/2023 στις 8:31 ΜΜ, DiaperCh@nger101 είπε

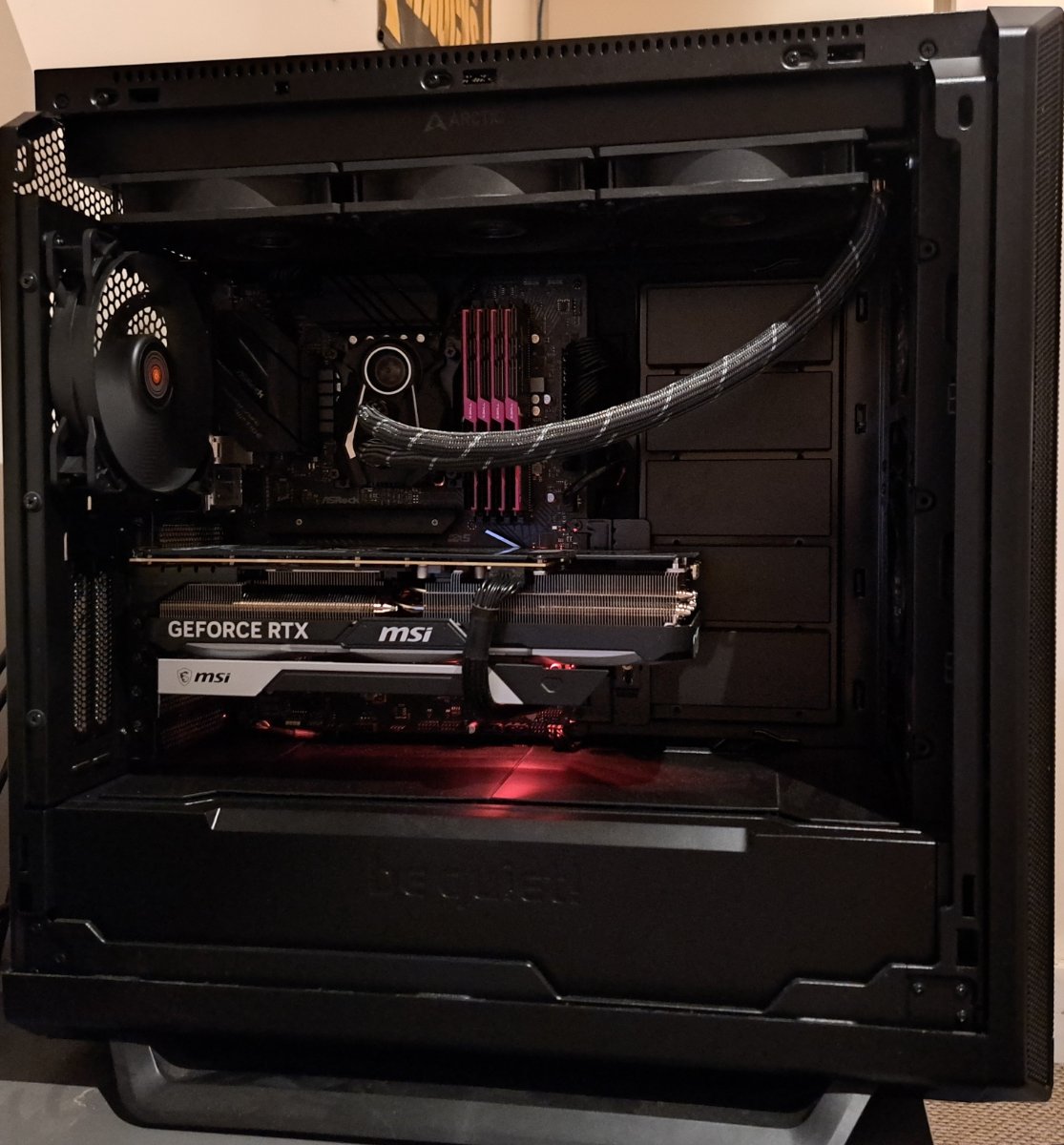

Εσωτερική ανανέωση και μίνιmod με την arctic 420 στο πάνω μέρος του 802.




Ωπα...Βασικά η 420 δεν μπαίνει επάνω..Εγώ προσπάθησα και είδα ότι ναι μεν μπαίνει με πολύ προσπάθεια (Ξεβίδωσα όλο το κουτι) αλλά το ψυγείο εβρισκε στα πίσω κουμπιά που ανοίγουν τα καπάκια...

  • Like 1
Συνδέστε για να σχολιάσετε
Κοινοποίηση σε άλλες σελίδες

13 ώρες πριν, akmakas είπε

Ωπα...Βασικά η 420 δεν μπαίνει επάνω..Εγώ προσπάθησα και είδα ότι ναι μεν μπαίνει με πολύ προσπάθεια (Ξεβίδωσα όλο το κουτι) αλλά το ψυγείο εβρισκε στα πίσω κουμπιά που ανοίγουν τα καπάκια...

Μπαίνει με λίγο δουλίτσα. Αν ενδιαφέρεσαι να το προσπαθήσεις απαντά εδώ η σε pm για να σε καθοδηγήσω.

  • Thanks 1
Συνδέστε για να σχολιάσετε
Κοινοποίηση σε άλλες σελίδες

Δημοσ. (επεξεργασμένο)

Με την αλλαγή από Corsair RM 750 σε Seasonic Focus PX 850 Platinum, ορίστε το ανανεωμένο κουτάκι μας.

IMG_20230202_214148 (1).jpg


Επεξ/σία από STORM1978
  • Like 10
Συνδέστε για να σχολιάσετε
Κοινοποίηση σε άλλες σελίδες

2 ώρες πριν, STORM1978 είπε

Με την αλλαγή από Corsair RM 750 σε Seasonic Focus PC 850 Platinum, ορίστε το ανανεωμένο κουτάκι μας.

IMG_20230202_214148 (1).jpg


Αν δεν εχεις hdd, βγαλε το cage για καλυτερο airflow

Συνδέστε για να σχολιάσετε
Κοινοποίηση σε άλλες σελίδες

Δημοσ. (επεξεργασμένο)
16 λεπτά πριν, SabotazNic είπε

Αν δεν εχεις hdd, βγαλε το cage για καλυτερο airflow

Αν δεν πρόσεξες, έχω έναν WD Red 6TB για αποθήκη. Το airflow του LianLi είναι εξαιρετικό!

Ευχαριστώ πάντως για την επισύμανση!

Επεξ/σία από STORM1978
Συνδέστε για να σχολιάσετε
Κοινοποίηση σε άλλες σελίδες

Με πλήρη εξοπλισμό και πυροσβεστήρα στο χέρι (πήρα 2x6pin από molex 💪 ), άνοιξα το θηρίο και δουλεύει. Έχει ένα μισοπεθαμένο μπλε LED στον ανεμιστήρα για ρετρό κατάσταση.

Οι κάρτες είναι 2xGainward Bliss 9800GTX. Επεξεργαστής Ε8600. Μητρική P5N-E SLI. 8GB DDR2. 650W PSU. Πλέον έχω βρεί τα πάντα για vintage σύστημα να παίξω επιτέλους το Crysis.

To μόνο που μου λείπει είναι το Crysis 🤡





  • Like 13
Συνδέστε για να σχολιάσετε
Κοινοποίηση σε άλλες σελίδες

30 λεπτά πριν, this.is.elia είπε

Με πλήρη εξοπλισμό και πυροσβεστήρα στο χέρι (πήρα 2x6pin από molex 💪 ), άνοιξα το θηρίο και δουλεύει. Έχει ένα μισοπεθαμένο μπλε LED στον ανεμιστήρα για ρετρό κατάσταση.

Οι κάρτες είναι 2xGainward Bliss 9800GTX. Επεξεργαστής Ε8600. Μητρική P5N-E SLI. 8GB DDR2. 650W PSU. Πλέον έχω βρεί τα πάντα για vintage σύστημα να παίξω επιτέλους το Crysis.

To μόνο που μου λείπει είναι το Crysis 🤡





ωραιος φιλε εχω και γω παρομιο build αλλα σε multirama ασημι κουτακι το κλασσικο με το παραθυρακι

επειδη την ξερω την μητρικη βαλε ενα μικρο ανεμηστιρακι πανω στο chipset γιατι ανεβαζει θερμοκρασιες(ειχε απο την μανα της η μητρικη φανακι)

επισης το rgb psu δεν κολλαει εδω 😝

βρες και ocz sli ram να εισαι τουμπανος

καλο λιωσιμο!!

  • Thanks 1
Συνδέστε για να σχολιάσετε
Κοινοποίηση σε άλλες σελίδες

@KaRLoSSaLoNiKa multirama, ακραίες καταστάσεις 😁

το chipset δεν το φοβάμαι μιας και τρέχω το FSB στα 333, από τα 400 και πάνω θέλει το φανάκι του - αυτό που φοβάμαι είναι το southbridge κάτω από τη 2η GPU, κανονικά είχα φιξάρει ένα heatsink αλλά το έβγαλά. Δεν έμπαινε η κάρτα (ακόμα και η πρώτη χτύπαγε πάνω του). Γενικά το layout της μητρικής είναι ΓΤΠ.

  • Like 1
Συνδέστε για να σχολιάσετε
Κοινοποίηση σε άλλες σελίδες

  • 2 εβδομάδες αργότερα...

Το συστηματάκι με το SLI δουλεύει τέλεια, η χαρά του ρετρο-gamer (περιόδου ~2008). Συνεπώς, αποφάσισα να φτιάξω ένα ακόμα. Λίγο μεταγενέστερο PC (ας πούμε ~2013) 😀

Και είμαι στο δίλλημα - 2x285 ή 2x660Ti.

Επεξεργαστής είναι ένας Xeon 2690 & 32GB DDR3. Προφανώς θα πάει πολύ καλύτερα με τις 2x660, όμως οι 285 είναι το επόμενο λογικό βήμα, μετά τις 9800GTX. Επίσης, το 500άρι τροφοδοτικό ('vintage' enermax modular) θα ζοριστεί με τις 660. Αλλά οι 285 που έχω δεν είναι ίδιες... First world problems.





  • Like 5
Συνδέστε για να σχολιάσετε
Κοινοποίηση σε άλλες σελίδες

Δημοσ. (επεξεργασμένο)

Be Quiet 820 είναι σταθερή αξία...Με στεναχώρησε που δεν παίρνει 420 ψυγείο επάνω αλλά κατά τα άλλα πολύ ευχαριστημένος...

Εννοείται rgb παντού!!




Επεξ/σία από akmakas
