Οδηγος: Κεραιες τηλεοπτικού σήματος - Εγκατάσταση

[graphist83]

8 ώρες πριν, yiorta είπε

Καλησπέρα. Γνωρίζετε αν οι κεραίες λήψης έχουν ακτινοβολία? Δηλαδή αν τοποθετήσουμε μια εξωτερικού χώρου, μέσα στο δωμάτιο, τίθεται θέμα υγείας?

Οχι δεν εχουν καμια ακτινοβολια. Μαζευουν τα ραδιοκυμματα και μεσω του διπολου μετατρεπονται σε ηλεκτρική ενεργεια. Ολα τα μεταλλικα αντικειμενα ειναι εν δυναμι κεραιες.

Ακομα ομως και τα ραδιοκυμματα που εκπεμπονται απο τα κεντρα εκπομπης ειναι εντελώς αβλαβη. Τα ραδιοκυμματα ειναι μορφη μη ιονιζουσας ακτινοβολας (δεν μπορει να αλλοιωσει την κυταρικη δομη μας) και το πιο βασικο η ισχυς εκμπομπης πλεων ειναι αρκετα χαμηλη.

Ο αερας που αναπνεουμε στις πολεις ειναι πολυ πιο βλαβερος.....

[yiorta]

Σε ευχαριστώ graphist83!

[SagoniasSlutRos]

Καλημερα!
Ειμαι σε πολυκατοικια με κεντρικη κεραια με δυο πριζες επίγειας τηλεορασης (υπνοδωματιο και σαλονι).
Πριν μερικα χρονια ηθελε η αδερφη μου νοβα και καπως κατεβασαν σημα μεσω της υπαρχουσας καλωδιωσης και εβαλαν νοβα στο σαλονι. Πλεον που εχω κοψει τη νοβα και θελω επιγειο σημα στο σαλονι δεν πιανει.

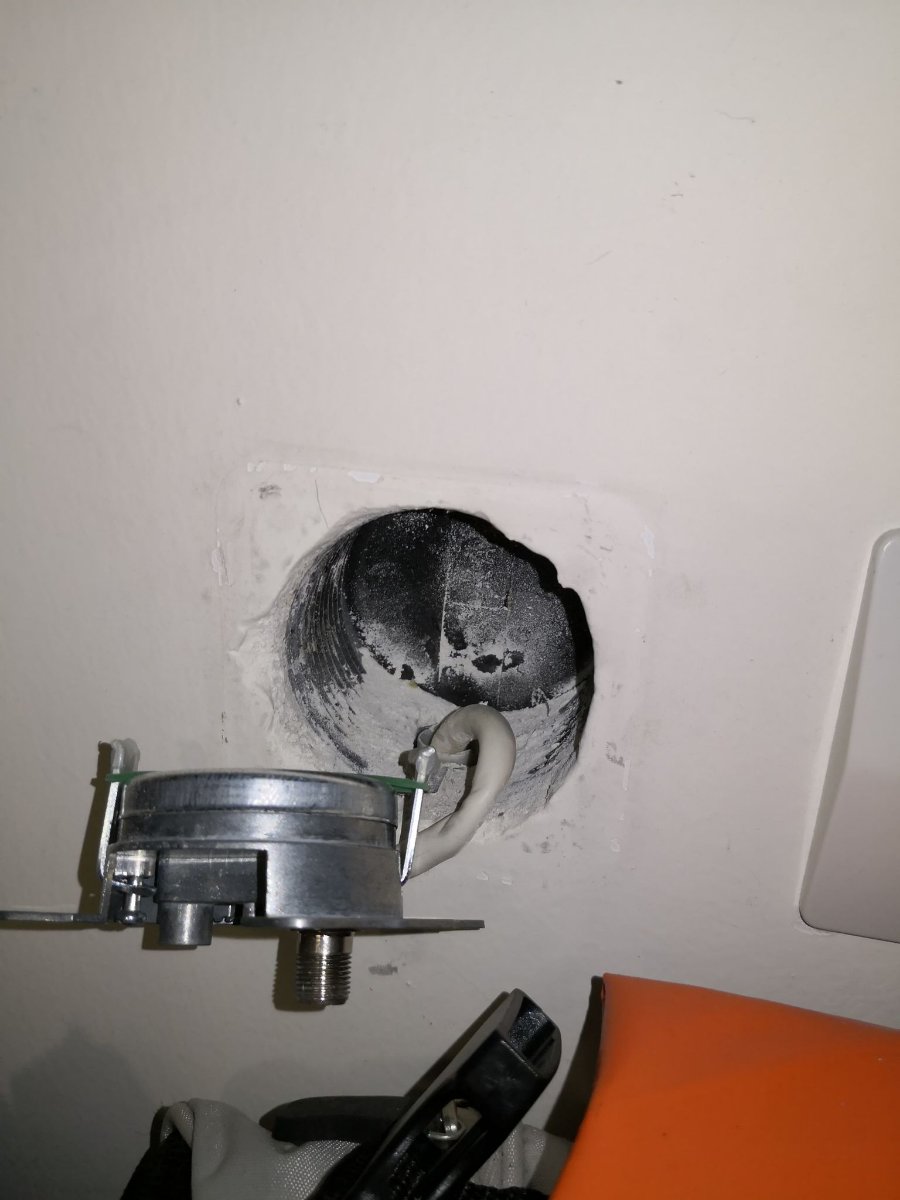

Απ οτι εχω δει στην πριζα της κρεβατοκαμαρας ερχεται ενα καλωδιο και φευγει αλλο ενα. Στο σαλονι ερχεται απλα ενα καλωδιο.

Μπορειτε να μου πειτε πιθανες λυσεις;

Υποθετω εχουν βαλει καπου καποιο splitter-combiner και ενωσαν τις 2 κεραιες να κατεβαινει το σημα απο το ιδιο καλωδιο. Το θεμα ειναι οτι δεν ξερω ποιο ειναι το δικο μου.



[afm]

      Ας τα πάρουμε από την αρχή. Αν στην πολυκατοικία σου είναι 11 διαμερίσματα τότε κάθε διαμέρισμα έχει το δικό του καλώδιο  (δηλαδή τοπολογία τύπου αστέρα), που προφανώς (στην περίπτωση σου) πάει πρώτα στο υπνοδωμάτιο και μετά στο σαλόνι.

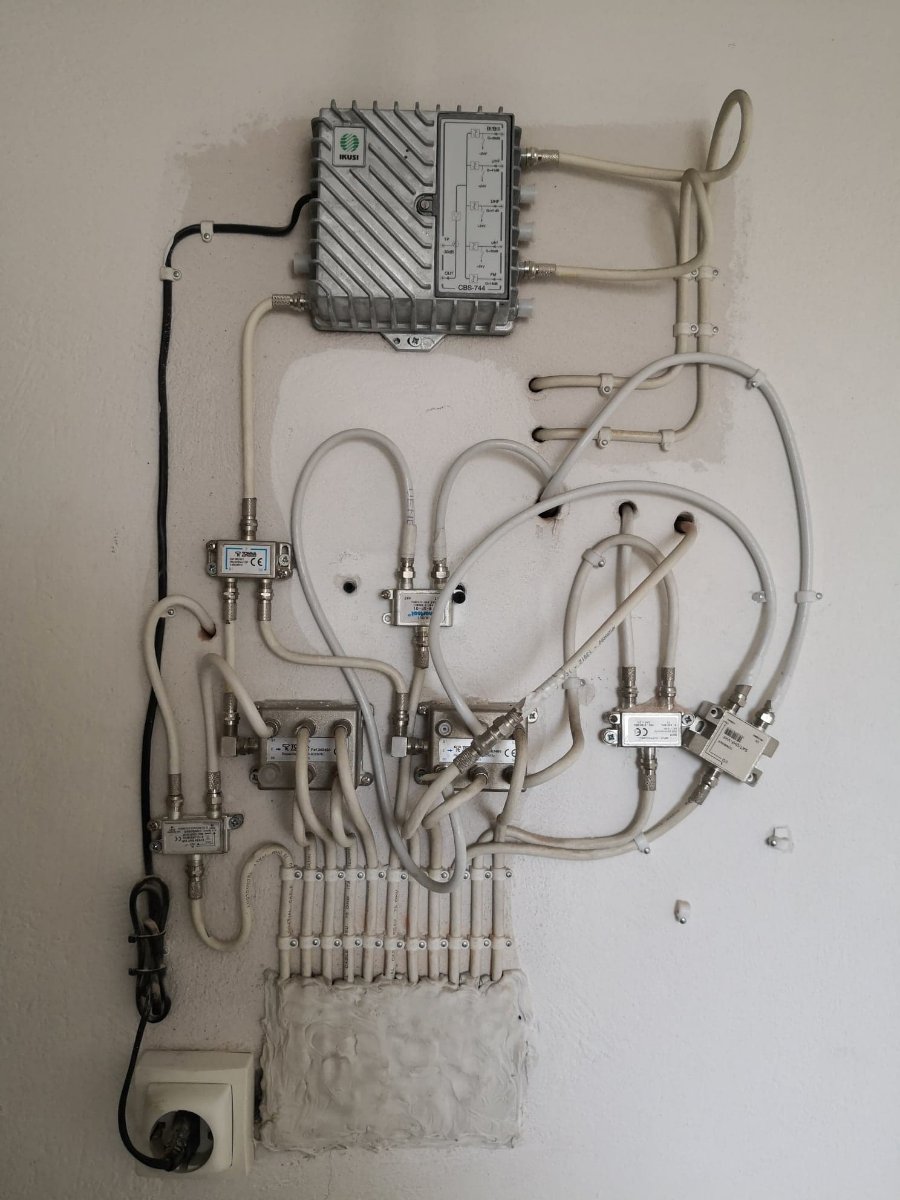

      Κάνοντας την υπόθεση ότι αυτό ισχύει (γιατί σε άλλη περίπτωση τα πράγματα μπλέκονται) έχουμε με βάση την φωτογραφία σου τα εξής:





          1. Έναν ενισχυτή κεντρικής (αριθμός 1 στην εικόνα) στον οποίο καταλήγουν τα καλώδια που έρχονται από την κεραία (σημαίνονται στην εικόνα με το γράμμα a).

          2. Ένα αρχικό διακλαδωτή 1x2 (αριθμός 2 στην εικόνα) που παίρνει από τον ενισχυτή και δίνει σε δύο διακλαδωτές 1x6 (αριθμοί 3 και 4 στην εικόνα).

          3. Τέσσερεις μίκτες (αριθμός 5 στην εικόνα) που μιξάρουν τα καλώδια από τους διακλαδωτές (αρ. 3 και 4) με τα ατομικά καλώδια (σημαίνονται στην εικόνα με το γράμμα b) που έρχονται απ' έξω είτε από δορυφορικά πιάτα είτε από επίγειες κεραίες.

          4. Μία μούφα με συνδετήρες f (αριθμός 6 στην εικόνα) που συνδέει το αντίστοιχο καλώδιο που κατεβαίνει με κάποια εξωτερική κεραία (δορυφορικό πιάτο ή uhf) παρακάμπτοντας τον κεντρικό σύστημα (κεντρικό ενισχυτή, διακλαδωτές).

          5. Ομοαξονικά καλώδια (γράμμα c στην εικόνα) που οδηγούν το σήμα στα διαμερίσματα. Τα έξι από αυτά συνδέονται κατ' ευθείαν στους διακλαδωτές, τα τέσσερα μέσω των τεσσάρων μικτών και το ένα μέσω της μούφας απ' ευθείας από κάποιο πιάτο ή κεραία uhf.

      Μετά τα θεωρητικά πάμε στην πράξη. Προφανώς δεν έχεις παλμογράφο ή γεννήτρια ηχητικών κυμάτων οπότε θα πάμε με τον παραδοσιακό τρόπο λαμπάκι - μπαταρία. Συνέδεσε ένα λαμπάκι στο καλώδιο της πρίζας του σαλονιού (σε κεντρικό καλώδιο  και μπλεντάζ). Άσε κάποιον κάτω να σε ενημερώσει πότε θα ανάψει. Πήγαινε πάνω και δοκίμασε ένα - ένα τα καλώδια (τα c στην εικόνα) αποσυνδέοντας τα ένα - ένα από εκεί που είναι συνδεδεμένα (διακλαδωτές - μίκτες - μούφα). Συνέδεσε τους δύο πόλους της μπαταρίας και δες πότε θα ανάψει το λαμπάκι. Αυτό είναι το καλώδιο που πάει στο σαλόνι σου. Το συνδέεις απ' ευθείας σε μία κενή έξοδο στον ένα διακλαδωτή 1x6 (αριθμό 3 ή 4 στην εικόνα) και είσαι έτοιμος.

       Όταν ήταν η nova στο σαλόνι, στο υπνοδωμάτιο είχες επίγεια ή όχι. Αν είχες επίγεια τότε το καλώδιο σου είναι μάλλον κάποιο από αυτά που συνδέονται σε κάποιον από τους μίκτες (αριθμός 5). Αν δεν είχες τότε σίγουρα είναι αυτό με την μούφα (6). Θα δεις τότε ότι αυτό το εξωτερικό καλώδιο καταλήγει σε ένα δορυφορικό πιάτο της nova. Στην τελική δες ποια από τα καλώδια (με το γράμμα b) καταλήγουν σε δορυφορικά πιάτα της nova. Αυτά τα καλώδια είναι τα υποψήφια και κάποιο είναι το δικό σου.

          Όπως είπαμε από την αρχή όλα αυτά ισχύουν με την προϋπόθεση ότι ένα διαμέρισμα = ένα καλώδιο. Αν αυτό δεν ισχύει περιέγραψε μου την πολυκατοικία (όροφοι, διαμερίσματα ανά όροφο, συνολικά διαμερίσματα, έτος κατασκευής) μήπως μπορέσουμε να κάνουμε κάτι. Πάντως από την στιγμή που έχει τους μίκτες για σύνδεση με εξωτερικά καλώδια (προφανώς από δορυφορικά πιάτα) το πιθανότερο είναι ότι το σενάριο μας ισχύει, κάθε διαμέρισμα έχει το καλώδιο του.

Επεξ/σία 1 Φεβρουαρίου 2021 από afm

[SagoniasSlutRos]

Ευχαριστώ πολύ! Θα τα δοκιμάσω μόλις βρω κάποιον να με βοηθήσει. Και γω ένα από τα "5" υποψιαζόμουν γιατί είχα και επίγεια στο υπνοδωμάτιο. Η δοκιμή που είχα κάνει ήταν να έχω ένα φίλο στην τηλεόραση και να βγάζω τα καλώδια από τα "5" να δω σε ποιο θα χάσει το σήμα, αλλά δεν το βρήκα.  Κόβεται αμέσως το σήμα μολις αποσυνδεθεί το καλώδιο?

Θα δοκιμάσω και το λαμπάκι που λες.

Πολυκατοικία του 2004 με 6 ορόφους. Πρώτος και δεύτερος από δύο διαμερίσματα, και τρίτος έως πάνω από ένα διαμέρισμα. Σύνολο 8 διαμερίσματα. 2-2-1-1-1-1

[afm]

12 ώρες πριν, SagoniasSlutRos είπε

Ευχαριστώ πολύ! Θα τα δοκιμάσω μόλις βρω κάποιον να με βοηθήσει. Και εγώ ένα από τα "5" υποψιαζόμουν γιατί είχα και επίγεια στο υπνοδωμάτιο. Η δοκιμή που είχα κάνει ήταν να έχω ένα φίλο στην τηλεόραση και να βγάζω τα καλώδια από τα "5" να δω σε ποιο θα χάσει το σήμα, αλλά δεν το βρήκα.  Κόβεται αμέσως το σήμα μόλις αποσυνδεθεί το καλώδιο?

      Μπορεί και να μην κοπεί καθόλου το σήμα, αν είσαι κοντά σε κάποιο ισχυρό κέντρο εκπομπής (πχ Υμηττός) που με ένα απλό καλωδιάκι 10-20 εκ. έχεις τέλεια λήψη.



12 ώρες πριν, SagoniasSlutRos είπε

Θα δοκιμάσω και το λαμπάκι που λες.

     Δοκίμασε το, είναι σίγουρο. Βάλε το λαμπάκι στην πρίζα κάτω και την μπαταρία πάνω γιατί αν κάποιος που δεν ξέρει έχει ενεργοποιημένη την τροφοδοσία κεραίας (στην tv ή σε κάποιο αποκωδικοποιητή) αν βάλεις λαμπάκι πάνω μπορεί να έχεις λάθος αποτελέσματα.



12 ώρες πριν, SagoniasSlutRos είπε

Πολυκατοικία του 2004 με 6 ορόφους. Πρώτος και δεύτερος από δύο διαμερίσματα, και τρίτος έως πάνω από ένα διαμέρισμα. Σύνολο 8 διαμερίσματα. 2-2-1-1-1-1

      Μάλλον είναι τοπολογία κοινής καθόδου ή συνδυασμός κοινής καθόδου με αστέρα. Δοκίμασε με το λαμπάκι και τα ξαναλέμε.

      Υ.Γ. 1:  Όταν είχες την nova στην σαλόνι είχες και επίγεια τηλεόραση. Προσοχή ρωτάω αν είχες επίγεια από το δέκτη της τηλεόρασης (ή από κάποιο αποκωδικοποιητή) και όχι μέσω nova.

      Υ.Γ. 2: Άνοιξε την πρίζα του υπνοδωματίου. Δες αν τα καλώδια έρχονται και τα δύο από πάνω (από την ίδια τρύπα) ή το ένα έρχεται από πάνω και το άλλο φεύγει προς τα κάτω (δύο διαφορετικές τρύπες). Κάνε το ίδιο και στο σαλόνι και πες μου.

[SagoniasSlutRos]

3 λεπτά πριν, afm είπε

Μπορεί και να μην κοπεί καθόλου το σήμα, αν είσαι κοντά σε κάποιο ισχυρό κέντρο εκπομπής (πχ Υμηττός) που με ένα απλό καλωδιάκι 10-20 εκ. έχεις τέλεια λήψη.

Αρα ο τροπος που εγραψα δεν θα παιξει. Γαλατσι ειμαι btw.



4 λεπτά πριν, afm είπε

Δοκίμασε το, είναι σίγουρο. Βάλε το λαμπάκι στην πρίζα κάτω και την μπαταρία πάνω γιατί αν κάποιος που δεν ξέρει έχει ενεργοποιημένη την τροφοδοσία κεραίας (στην tv ή σε κάποιο αποκωδικοποιητή) αν βάλεις λαμπάκι πάνω μπορεί να έχεις λάθος αποτελέσματα.

Mπορεις να μου πεις τι μπαταρια να παρω και τι λαμπακι γιατι εψαξα αλλα δεν βρηκα πληροφοριες. Καπου πηρε το ματι μου για πλακε μπαταρια χτες, αλλα δεν το βρισκω. Επισης ειμαστε σιγουροι οτι με τη μπαταρια δεν θα κανω ζημια σε καμια τηλεοραση που ειναι συνδεδεμενη;



5 λεπτά πριν, afm είπε

Υ.Γ. 1:  Όταν είχες την nova στην σαλόνι είχες και επίγεια τηλεόραση. Προσοχή ρωτάω αν είχες επίγεια από το δέκτη της τηλεόρασης (ή από κάποιο αποκωδικοποιητή) και όχι μέσω nova.

Ναι στο υπνοδωματιο ειχα και εχω ακομα κανονικα επιγεια ληψη.



6 λεπτά πριν, afm είπε

Υ.Γ. 2: Άνοιξε την πρίζα του υπνοδωματίου. Δες αν τα καλώδια έρχονται και τα δύο από πάνω (από την ίδια τρύπα) ή το ένα έρχεται από πάνω και το άλλο φεύγει προς τα κάτω (δύο διαφορετικές τρύπες). Κάνε το ίδιο και στο σαλόνι και πες μου.

Θα σου στειλω φωτο μολις παω σπιτι. ΑΝ θυμαμαι καλα, στο υπνοδωματιο ερχεται ενα καλωδιο απο πανω και ενα απο κατω. Στο σαλονι νομιζω ερχεται μονο ενα. Αλλα για σιγουρια θα σου στειλω φωτο το απογευμα.

[SagoniasSlutRos]

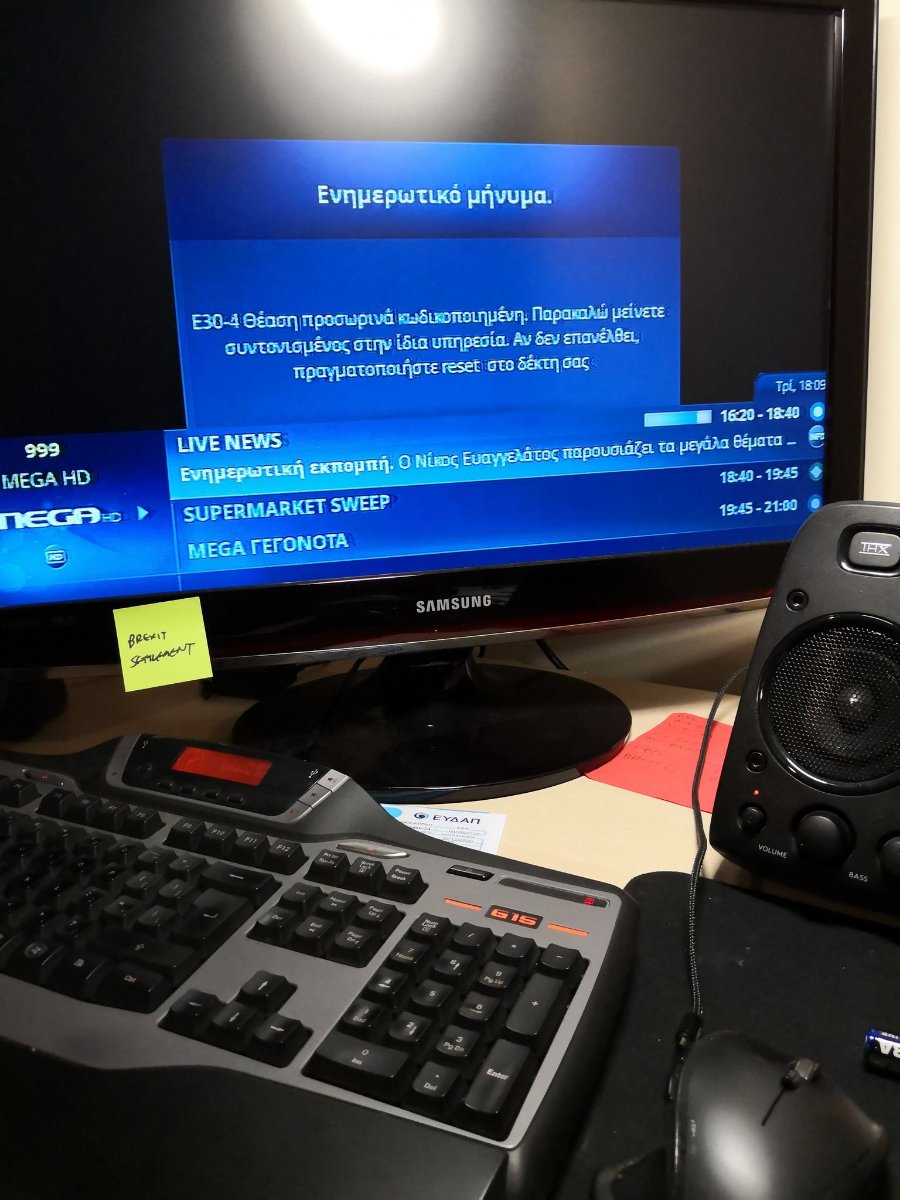

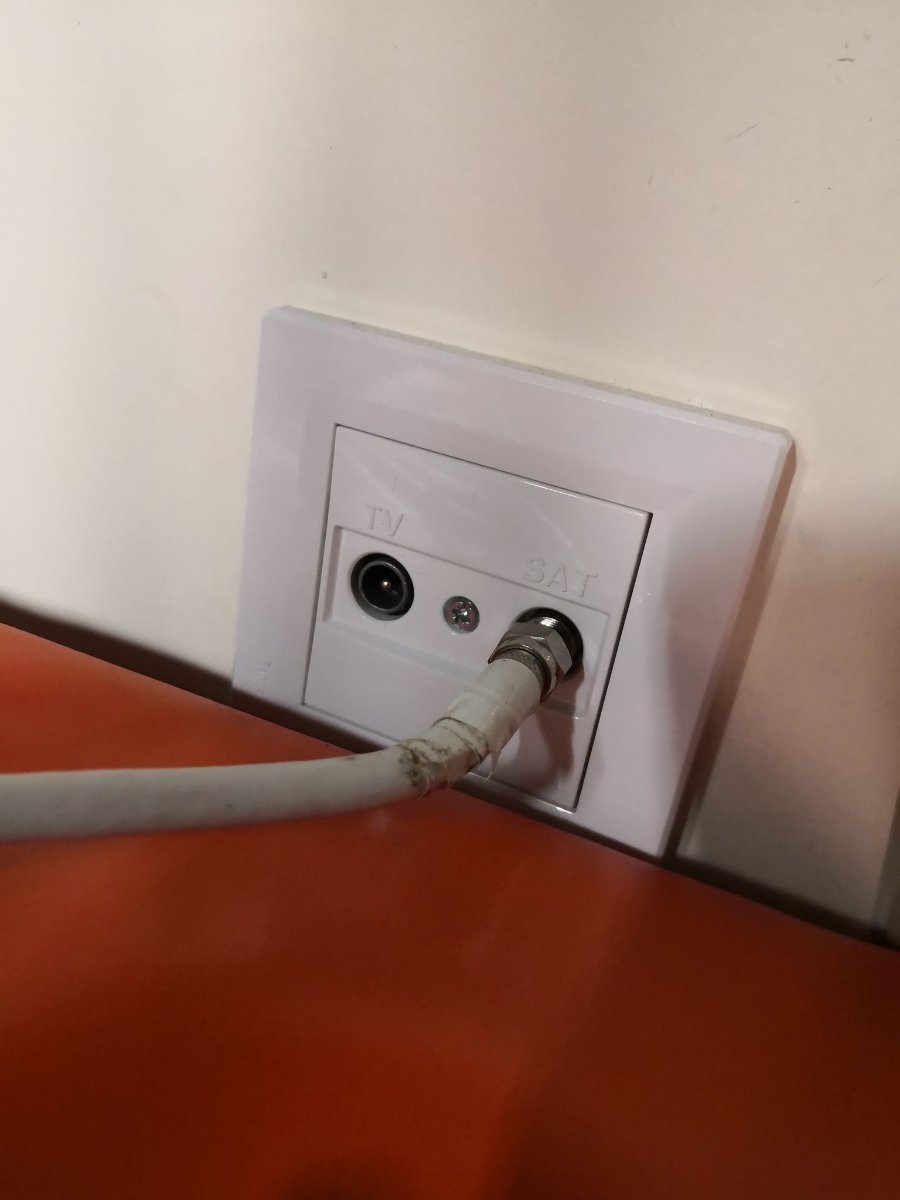

@afmΜιας και ειχα διαθεσιμο το δεκτη της νοβα τον συνδεσα στο σαλονι και δειχνει να εχει σημα. Παραθετω φωτο απο το δεκτη και την πριζα του σαλονιου που ερχεται ενα καλωδιο μονο.

Spoiler

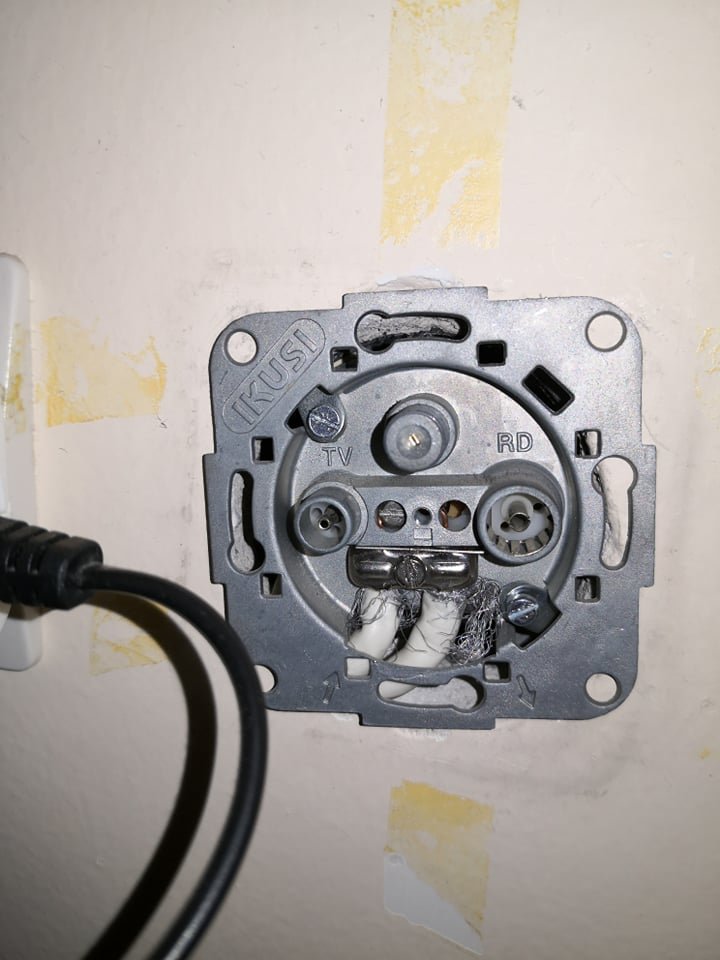

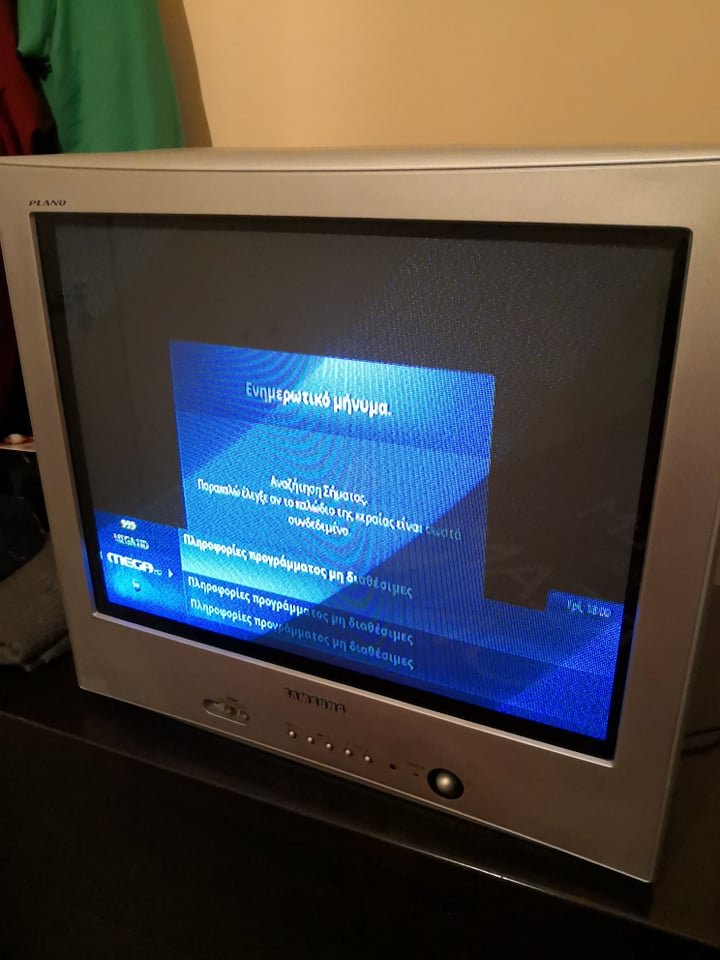

Και εδω της κρεβατοκαμαρας που πιανει επιγειο κανονικα. Δοκιμασα και τη νοβα αλλα δεν εχει σημα εκει, οποτε υποθετω ειναι ξεχωριστες γραμμες του σαλονιου και της κρεβατοκαμαρας.

Spoiler







[afm]

46 λεπτά πριν, SagoniasSlutRos είπε

@afmΜιας και ειχα διαθεσιμο το δεκτη της νοβα τον συνδεσα στο σαλονι και δειχνει να εχει σημα. Παραθετω φωτο απο το δεκτη και την πριζα του σαλονιου που ερχεται ενα καλωδιο μονο.

  Απόκρυψη περιεχομένων







Και εδω της κρεβατοκαμαρας που πιανει επιγειο κανονικα. Δοκιμασα και τη νοβα αλλα δεν εχει σημα εκει, οποτε υποθετω ειναι ξεχωριστες γραμμες του σαλονιου και της κρεβατοκαμαρας.

  Απόκρυψη περιεχομένων

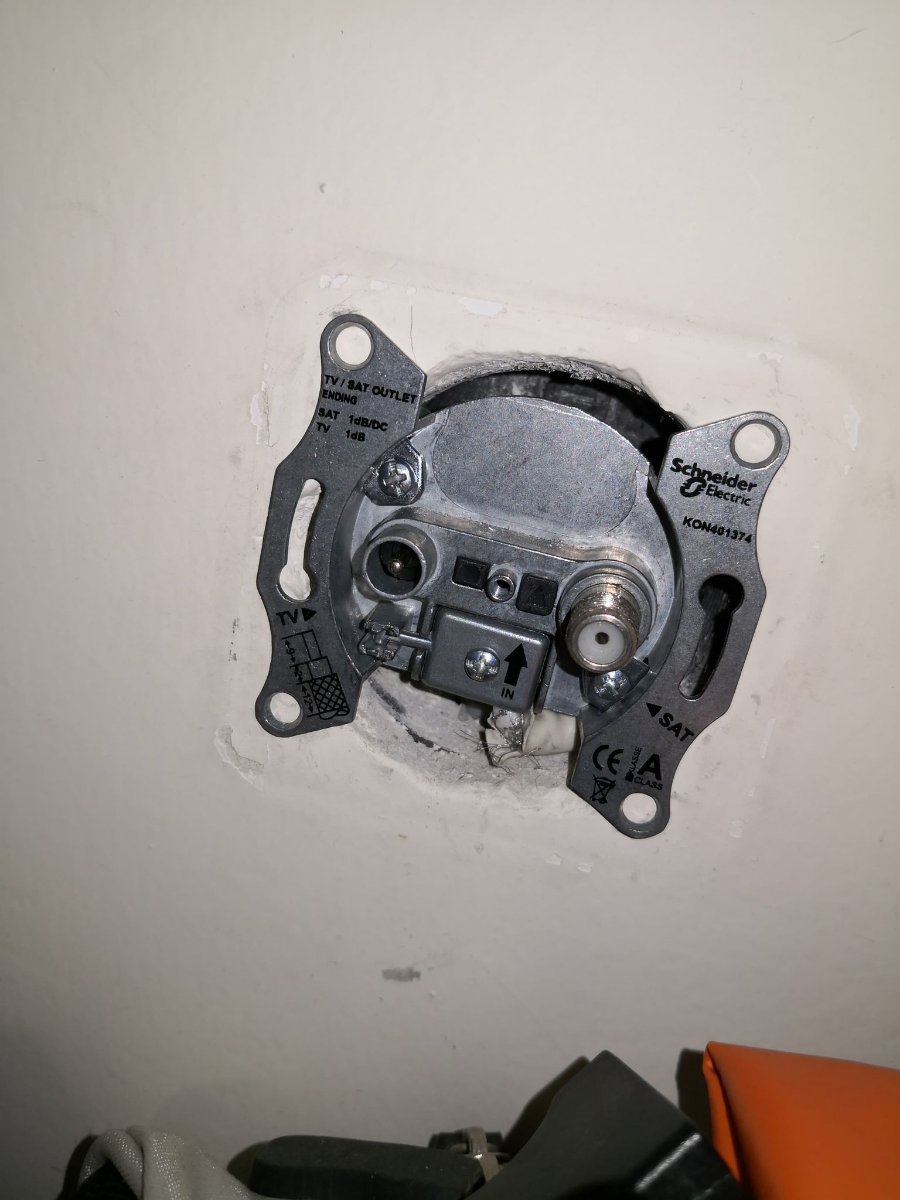

     Η πρίζα στο σαλόνι είναι τερματική ενώ η πρίζα του υπνοδωματίου είναι διέλευσης.

      Όπως σωστά υποθέτεις μιλάμε για δύο διαφορετικές γραμμές αφού δεν έχεις nova και στο υπνοδωμάτιο (ελπίζω να δοκίμασες την nova στην υποδοχή sat και όχι στην υποδοχή tv στην πρίζα).

      Ξεκίνα από τα απλά. Συνέδεσε την υποδοχή tv της διπλής πρίζας ( όχι την sat) του σαλονιού με την υποδοχή rf in ή antenna της τηλεόρασης σου ή του αποκωδικοποιητή σου και κάνε αναζήτηση καναλιών στην τηλεόραση σου.

      Αν έχεις εικόνα όλα είναι εντάξει, δεν χρειάζεται να κάνεις τίποτα. Το καλώδιο σου είναι συνδεδεμένο σε κάποιον από τους μίκτες (αριθμός 5 στην εικόνα που ανέβασα).

      Αν δεν έχεις εικόνα τότε το καλώδιο σου δεν συνδέεται με την κεντρική επίγεια και 99% είναι το καλώδιο με την μούφα (αριθμός 6 στην εικόνα).

      Αν δοκιμάσεις και είναι όντως αυτό το μόνο που πρέπει να κάνεις είναι να το ξεσυνδέσεις από την μούφα και να το συνδέσεις σε μία από τις κενές θέσεις των διακλαδωτών 1x6 και να έχεις επίγεια.

Επεξ/σία 2 Φεβρουαρίου 2021 από afm

[Philippe]

Γνωρίζει κανείς, εάν διακόψω κάποια στιγμή τη συνδρομή στη Nova, που την έχω εδώ και 10 χρόνια, θα ζητήσουν να επιστρέψω το πιάτο;  Αν διακόψω και το αφήσω 13Ε θα πιάνει τίποτα free ή καλύτερα να του αλλάξω στόχευση;

Επεξ/σία 4 Φεβρουαρίου 2021 από Philippe

[SagoniasSlutRos]

Στις 02/02/2021 στις 7:23 ΜΜ, afm είπε



     Η πρίζα στο σαλόνι είναι τερματική ενώ η πρίζα του υπνοδωματίου είναι διέλευσης.

      Όπως σωστά υποθέτεις μιλάμε για δύο διαφορετικές γραμμές αφού δεν έχεις nova και στο υπνοδωμάτιο (ελπίζω να δοκίμασες την nova στην υποδοχή sat και όχι στην υποδοχή tv στην πρίζα).

      Ξεκίνα από τα απλά. Συνέδεσε την υποδοχή tv της διπλής πρίζας ( όχι την sat) του σαλονιού με την υποδοχή rf in ή antenna της τηλεόρασης σου ή του αποκωδικοποιητή σου και κάνε αναζήτηση καναλιών στην τηλεόραση σου.

      Αν έχεις εικόνα όλα είναι εντάξει, δεν χρειάζεται να κάνεις τίποτα. Το καλώδιο σου είναι συνδεδεμένο σε κάποιον από τους μίκτες (αριθμός 5 στην εικόνα που ανέβασα).

      Αν δεν έχεις εικόνα τότε το καλώδιο σου δεν συνδέεται με την κεντρική επίγεια και 99% είναι το καλώδιο με την μούφα (αριθμός 6 στην εικόνα).

      Αν δοκιμάσεις και είναι όντως αυτό το μόνο που πρέπει να κάνεις είναι να το ξεσυνδέσεις από την μούφα και να το συνδέσεις σε μία από τις κενές θέσεις των διακλαδωτών 1x6 και να έχεις επίγεια.

Τελικά ήταν το καλώδιο το μόνο του! Ευχαριστώ πολύ για τη βοήθεια!!!

[graphist83]

7 ώρες πριν, SagoniasSlutRos είπε

Τελικά ήταν το καλώδιο το μόνο του! Ευχαριστώ πολύ για τη βοήθεια!!!

Απαράδεκτος ο τυπος που εβαλε το πιατο. Τσιγκουνεύτηκε ενα sat - tv combiner ωστε να εχεις και επιγειο και δορυφορικο. Γλίτωσε 3 ολόκληρα ευρω.

Στις 3/2/2021 στις 11:30 ΜΜ, Philippe είπε

Γνωρίζει κανείς, εάν διακόψω κάποια στιγμή τη συνδρομή στη Nova, που την έχω εδώ και 10 χρόνια, θα ζητήσουν να επιστρέψω το πιάτο;  Αν διακόψω και το αφήσω 13Ε θα πιάνει τίποτα free ή καλύτερα να του αλλάξω στόχευση;

Οχι τα πιατα δεν τα ζητανε. Μπορει ομως να σου ζητησουν το δεκτη. Στις 13 μοιρες υπαρχουν παρα πολλα καναλια κυριως αραβικα, μερικα ιταλικα και γενικου ενδιαφεροντος. Τα ελευθερα καναλια παρολο που ειναι παρα πολλα, δεν παρουσιαζουν ιδιαιτερο ενδιαφερον.

[SagoniasSlutRos]

6 ώρες πριν, graphist83 είπε

Απαράδεκτος ο τυπος που εβαλε το πιατο. Τσιγκουνεύτηκε ενα sat - tv combiner ωστε να εχεις και επιγειο και δορυφορικο. Γλίτωσε 3 ολόκληρα ευρω.

Tραγικος τελειως ο τυπος!

Θα παω να παρω ενα να το βαλω πανω να μην ειναι και στον αερα το αλλο καλωδιο τωρα.

[Philippe]

Στις 5/2/2021 στις 3:23 ΠΜ, graphist83 είπε

Μπορεί όμως να σου ζητήσουν το δέκτη.

Ευχαριστώ graphist83! Σκέφτομαι να αναβαθμίσω από τον HD831 στον νεότερο 3001 επί πληρωμή. Ευελπιστώ ότι σε αυτή την περίπτωση δεν θα τον ζητήσουν πίσω, μετά από τυχόν μελλοντική διακοπή. Τον θέλω περισσότερο για pvr και timeshift που δεν υποστηρίζει η τηλεόραση. Αντί του να πάρω κατευθείαν έναν άλλο δέκτη του εμπορίου.



Να κάνω και μια ερώτηση ηλεκτρολογική;
Στη φωτό είναι οι δύο ίδιες πρίζες που έχω στο σαλόνι (TV και οι δύο). Αν έχω καταλάβει καλά, από την καλωδίωση προκύπτει ότι η αριστερή πρίζα είναι τερματική και η δεξιά διελεύσεως; Άρα την αριστερή την έχει για να μπει δορυφορική πρίζα και να συνδεθεί απευθείας με το LNB το προσωπικό μου, ενώ στη δεξιά δίνει και στον από κάτω όροφο; Οπότε πιθανότατα έχουμε τοπολογία "κοινής καθόδου" και όχι ανά διαμέρισμα; (υπ' όψιν ότι είναι "τυπικός" ο όροφος με όλες τις πρίζες στις ίδιες ακριβώς θέσεις ως προς την κατακόρυφη)



Επεξ/σία 7 Φεβρουαρίου 2021 από Philippe

[graphist83]

Καλησπερα,

Ναι ακριβως ετσι δειχνει. Με την διαφορα οτι η διελευση η παει σε αλλο οροφο η σε αλλο δωματιο του ιδιου σπιτιου.
