Συνδεσμολογια σε μητρικη

[panos2171]

Εχω την συγκεκριμενη μητρικη και θελω να συνδεσω τις 2 extra usb του κουτιου αλλα δεν μπορω να καταλαβω πως να τοποθετησω τα βυσματα.Οι οδηγιες της μητρικης ειναι :





Eνω τα καλωδια γραφουν



DATA +1, VCC1, DATA -1, GND1 και αντιστοιχα 2 για την αλλη USB.Πως ακριβως τα συνδεω???

[k0nan]

κοίτα στο βυσματάκι του usb ότι έχει μία από τις 10 κλειστή , βάλτο από εκείνη την μεριά που βλέπεις στο χαρτί της μητρικής εκεί που δεν έχει την κουκίδα βάλε το κλειστό.

[panos2171]

Δεν καταλαβα.

4 βυσματακια εχει η καθε USB(σαν κι αυτα του power button,HD Led,reset κλπ) τα οποια γραφουν : DATA +1, VCC1, DATA -1, GND1

[k0nan]

είναι όλα μαζί σε ένα ή ανά 2?

[gtroza]

http://pinouts.ru/Slots/USB_pinout.shtml



το κόκκινο είναι το +5 VDC / VCC

το μαύρο είναι η "γείωση" Ground / GND



δες το σχήμα στο link

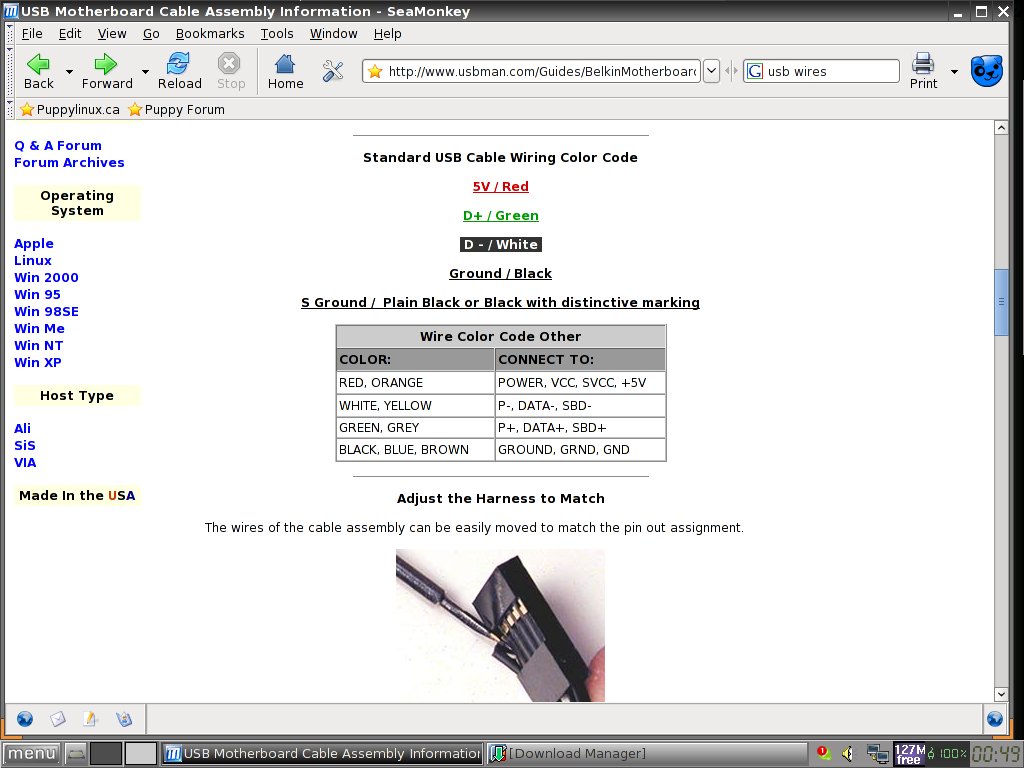

http://www.usbman.com/Guides/BelkinMotherboard_cable_assembly.htm

4 βυσματακια εχει η καθε USB(σαν κι αυτα του power button,HD Led,reset κλπ) τα οποια γραφουν : DATA +1, VCC1, DATA -1, GND1



μάλλον πρέπει να αλλάξεις τις θέσεις των καλωδίων

γιατί η σειρα στην mb είναι διαφορετική

δες το δεύτερο link



περίμενε και κάποια πιό έγκυρη απάντηση



.

[Benton]

Στο πρωτο πιν βαλε το VCC1,στο USB P5- βαλε το DATA -1 , στο USB_P5+ βαλε το DATA +1 και το GND στο GND...



Δηλαδη



USB+5V = VCC1

USB_P5- = DATA-1

USB_P5+ = DATA+1

GND = GND

[gtroza]

διάβασε κι αυτό για τα χρώματα των καλωδίων

φτιάξε το ένα πρώτα για να ξέρεις ποιά είναι τα καλώδια βλέποντας το αρχικό



.

[panos2171]

Tα εκανα οπως μυο ειπατε και δουλεψαν.

[parsifal]

Το θέμα μεταφέρεται εδώ από την ενότητα Hardware Γενικά. Παρακαλώ να ελέγχετε προσεκτικά τις περιγραφές των ενοτήτων στον κεντρικό κατάλογο του forum ώστε να επιλέγετε αυτήν που είναι καταλληλότερη για να φιλοξενήσει το θέμα σας.



Ευχαριστώ.

[panos2171]

ΟΚ την επομενη φορα θα το προσεξω.



Για αλλη μια συνδεση θελω τη βοηθεια σας. Αφορα την μπροστινη εισοδο ακουστικων/μικροφωνου.





Kαι τα βισματακια γραφουν L-OUT, L-IN, GND(δυο ειναι), MIC-IN, MIC BIAS, R-IN, R-OUT

[panos2171]

Aπο λιγο ψαξιμο εκανα αυτη την συνδεση αλλα δεν ειχα αποτελεσμα.Καμια ιδεα???
