rafail1994 Δημοσ. 17 Ιουνίου 2010 Δημοσ. 17 Ιουνίου 2010 AMD 890FX Chipset Η πλατφόρμα LEO απαρτίζετε από τους επεξεργαστές Phenom II X6 “Thuban” (AMD Phenom II X6 1090T, AMD Phenom II X6 1055T Review), τις κάρτες γραφικών της σειράς HD5000 (DX-11) και τα Chipset της σειράς AMD 8 (890GX/FX). Το 890GX είναι μάλλον το τελευταίο Chipset με ενσωματωμένη κάρτα γραφικών αφού από του χρόνου η AMD θα διαθέσει στην αγορά τους πρώτους επεξεργαστές με την τεχνολογία Fusion που ενσωματώνει στον επεξεργαστή την κάρτα γραφικών. (Asus M4A89GTD Pro USB3, 890GX/SB850 chipset Review) Το 890FX έρχεται να αντικαταστήσει το πολύ καλό 790FX αν και δεν έχει πολλές τεχνολογικές διαφορές. Διαφορές μεταξύ των δυο είναι η υποστήριξη μόνο DDR-3 μνήμης από το 890FX που σημαίνει ότι δεν θα δούμε μητρικές με τον συνδυασμό 890FX και DDR-2 και η επίσημη υποστήριξη μνήμης DDR-3 στα 1333ΜΗz στο 890FX. Το 890FX έχει συνολικά 42 γραμμές PCIe 2.0 από τις οποίες οι 32 είναι για τις κάρτες γραφικών (2x16 η 16 και 8+8 η 4x8), οι έξι (6) είναι για εξωτερικές συσκευές και οι άλλες 4 χρησιμοποιούνται για την σύνδεση “Alink Express III” του 890FX με το SB850. Η μόνη διαφορά με το 790FX είναι ότι οι 4 γραμμές που συνδέουν το Southbridge (SB750) “Alink Express II” είναι PCIe 1.1 με συνολική διαμεταγωγή τα 2GB/sec, ενώ στο 890FX και το SB850 οι τέσσερις (4) γραμμές είναι PCIe 2.0 με συνολική διαμεταγωγή τα 4GB/sec “Alink Express III”. Παρόλο που και τα δυο Chipset είναι κατασκευασμένα με την ίδια λιθογραφική μέθοδο των 65nm το 890FX έχει μεγαλύτερο TDP (Thermal Design Power) στα 19.8W έναντι των 10W για το 790FX και ο υπαίτιος για την αύξηση είναι το IOMMU. Το IOMMU η αλλιώς “input/output memory management unit” μεταφράζει τις εικονικές διευθύνσεις μνήμης (Virtual Address) σε φυσικές διευθύνσεις (Physical Address) όταν βρισκόμαστε σε περιβάλλον virtualization και έχουμε εικονικά μηχανήματα (Virtual Machines). Αν δεν τρέχουμε σε περιβάλλον virtualization τότε το TDP θα είναι χαμηλότερο και θα προσεγγίζει αυτό του 790FX αφού δεν θα δουλεύει το IOMMU. Πάμε τώρα να δούμε την μητρική Στο κουτί βλέπουμε το σήμα της asus κατο δεξιά και επάνω το σήμα των gamers αρκετα όμορφο κουτί θα έλεγα Ανοίγοντας το κουτί αντικρίζουμε δυο κουτιά στο ένα υπάρχει η μητρική και στο άλλο τα παρελκόμενα Τα παρελκόμενα που περιέχει μέσα το κουτί είναι ένα manual της μητρικής 2 σακουλάκια με 4 καλώδια sata ένα crossfire επιπλέον συνδέσεις usb 2 και sata που μπαίνουν πίσω στο case και το cd με τα drivers της μητρικής Η asus έχει αντικατάσταση το μπλε και άσπρο χρώμα στην σειρά Crosshair αντικαθιστώντας το με αποχρώσεις κόκκινου και μαύρου Η Asus έχει καταφέρει και έχει συμμαζέψει τον χώρο γύρο από το cpu όπως βλέπουμε και στην παρακάτω φωτογραφία και εστί έχουμε δυνατότητα να προσθέσουμε και μεγάλες ψήκτρες χωρείς πρόβλημα Το πίσω I/O έχει έξη θύρες usb 2.0 δυο θύρες usb 3.0 (σε μπλε χρώμα ) Firewire, CMOS Clear, e-SATA, Gigabit Ethernet, ήχο 7.1 και SPDIF H έξι συνδέσεις sata λειτουργούν από το νέο southbridge SB850 το οποίο επιτρέπει μέχρι 6.0Gb ταχύτητα λειτουργίας. Ένα ικανό σύνολο κουμπιών έχουν τεθεί σε εφαρμογή στο κάτω μέρος της Crosshair IV Formula. Από αριστερά προς τα δεξιά αυτό περιλαμβάνει «Turbo Key", μια αυτόματη λειτουργία overclocking, "CORE unlocked" το οποίο σας δίνει τη δυνατότητα να ξεκλειδώσετε επιπλέον πύρινες.Υπάρχουν και δυο κουμπιά το ένα ξεκιναει το σύστημα και το άλλο το κάνει restart Ανάμεσα στο 24-pin ATX Connector και τα SATA-3 ports βρίσκετε το Go Button. Αυτό το κουμπί έχει διπλή λειτουργία, αν πατηθεί πριν κάνει POST η μητρική ενεργοποιεί το Mem OK που εξασφαλίζει την ομαλή λειτουργία με μνήμες που δεν είναι στο QVL (Qualified Vendor List). Αν πατηθεί μέσα στο λειτουργικό ενεργοποιεί το OC profile που έχετε επιλέξει μέσα στο BIOS. Περνώντας στης θύρες επέκτασης βλέπουμε να κυριαρχούν με κόκκινο χρώμα οι 4 θύρες PCIe x16. Παρόλο που το 890FX υποστηρίζει 4x8 PCIe θύρες εντούτοις η ASUS Crosshair IV Formula υποστηρίζει μέχρι μια x16 και 2 x8 ενώ η τελευταία θύρα είναι x4 και δεν ενδείκνυται για τοποθέτηση κάρτας γραφικών. Δεν ξέρουμε τον λόγω γιατί η ASUS επέλεξε αυτό το Setup αλλά οι ποιο πολλοί Gamers δεν θα έχουν κάποιο πρόβλημα αφού δύσκολα κάποιος Gamer θα βάλει πάνω από δυο κάρτες γραφικών. Bios Ξεκινώντας τον υπολογιστής μας με το πάτημα του πλήκτρου del (delete) ανοίγουμε το bios.Η πρώτη καρτέλα που μας εμφανίζεται είναι η Extreme Tweaker Πάμε να δούμε τη περιέχει η καρτέλα Extreme Tweaker αναλυτικά OC Tuner Utility Αυτή η επιλογή κάνει αυτόματα overclock στον επεξεργαστή και στην ram.Πατώντας OK η διαδικασία μπορεί να διαρκέσει έως και περίπου 8 λεπτά και περιλαμβάνει αρκετές επανεκκινήσεις ώστε να βρει της κατάλληλες επιλογές για τον υπερχρονισμό A1 Overclock Αυτή η επιλογή δίνει στον χρήστη τη να επιλέξει μονός της επιλογες για το overclock.Η επιλογές είναι η εξής Manual:Αυτή η επιλογή εμφανίζει δυο επιλογές το CPU Bus και PCIe Bus Auto:Επαναφέρει της προεπιλεγμένες επιλογές D.O.C.P:Επιτρέπει την επιλογή των προφίλ RAM, η ανάγνωση του SPD, κλπ CPU Level Up:Εάν είναι διαθέσιμη. CPU Ratio Αυτή η επιλογή σας δίνει την δυνατότητα μεταβολής του fsb του επεξεργαστή CPB Control Ενεργοποίηση ή απενεργοποίηση του turbo mode CorePerformance Boost. CPB Ratio <<Διαθέσιμο μόνο όταν CPB ελέγχου είναι ενεργοποιημένο>>.Ειναι ο πολλαπλασιαστής του επεξεργαστή π.χ 300 fsb x 18 Dram Frequency Εδω μπορείτε να επιλέξετε σε τη ταχύτητα που θα τρέχει η μνήμη ram DRAM Timing Configuration Περιέχει ρυθμίσεις για την μνήμη ram όπως ρύθμιση των timings <<Έχει αρκετές επιλογές και είναι λίγο δύσκολο να την αναλύσω όλες μια μια >> Volts Στην παρακάτω εικόνα βλέπουμε τα volts σε normal high & crazy volts Main Η πρώτη επιλογή είναι η ώρα η δεύτερη είναι η ημερομηνία και τρίτο σε τη γλωσσά θέλουμε να βάλουμε το bios Storage Configuration Το τμήμα αυτό χρησιμοποιείτε για την ρύθμιση των σκληρών δίσκων που βρίσκονται στα έξι 6GB SATA που ελέγχοντα από το SB. Ανοίγοντας την καρτέλα Storage Configuration αντικρίζουμε 3 επιλογές η On Chip SATA channel όπου μπορούμε να το απενεργοποιήσουμε και να το ενεργοποιήσουμε τον controller.Η sata port απο το 1 μέχρι και το 4 υποστηρίζουν RAID καθώς ,AHCI,IDE. Η sata port από το 5 μέχρι το 6 υποστηρίζουν IDE και AHCI. Να σημειώσω ότι καποιες εικόνες είναι από το overclock3d.net για καλύτερη ανάλυση και ποιότητα εικόνας Συμπεράσματα Η ASUS Crosshair IV Formula είναι μια από τις πληρέστερες μητρικές που έχουμε χρησιμοποιήσει στην AM3 πλατφόρμα της AMD. Έχει όλα εκείνα τα στοιχεία για να χαρακτηριστεί High End και είναι σχεδιασμένη όχι μόνο για τον Extreme Overclocker αλλά και για τον Power Gamer που θέλει να έχει την απόλυτη απόδοση στα Games. Έχει τόσα unique χαρακτηριστικά και άλλα τόσα extreme χαρακτηριστικά που την κάνουν μια μητρική για όλες τις χρήσεις και για όλους τους χρήστες. Δεν είναι φτηνή στα 180.00 ευρώ αλλά για την TOP μητρική για AM3 πλατφόρμα με το καλύτερο συνδυασμό Chipset, του 890FX και του SB850 και των χαρακτηριστικών που διαθέτει αξίζει κάθε ευρώ. Το BIOS που διαθέτει δεν θα αφήσει κανέναν παραπονεμένο και θα ικανοποιήσει και τον ποιο απαιτητικό χρήστη, από την άλλη όμως είναι εύκολο και για τον αρχάριο. Τη μητρική ASUS Crosshair IV Formula την συστήνουμε σε όλους τους χρήστες που θέλουνε να έχουνε το κάτι παραπάνω στο σύστημα τους και είμαστε σίγουροι ότι θα του ικανοποιήσει απόλυτα και με της επιδόσεις της αλλά και με τα πλούσια χαρακτηριστικά της.
d3m0n Δημοσ. 17 Ιουνίου 2010 Δημοσ. 17 Ιουνίου 2010 Αφού αποφάσισες να το κάνεις το mini review, δώσε και καμιά δικιά σου φωτογραφία απ' το set up, και γράψε γενικότερα εντυπώσεις σε διάφορους τομείς. Γενικά be more specific.
LeoNaXe Δημοσ. 17 Ιουνίου 2010 Δημοσ. 17 Ιουνίου 2010 Παιδιά είναι παρά πόλη καλή και πόλη καλές θερμοκρασίες η κάρτα είναι καλή αλλά και τα λεφτά (200 Ε) καλά είναι. να κάνω μια ερώτηση, γιατί μόνο στο 1366 υπάρχει triple channel;
rafail1994 Δημοσ. 17 Ιουνίου 2010 Μέλος Δημοσ. 17 Ιουνίου 2010 η κάρτα είναι καλή αλλά και τα λεφτά (200 Ε) καλά είναι.να κάνω μια ερώτηση, γιατί μόνο στο 1366 υπάρχει triple channel; Μάλλον έχουν βάλει δεύτερο Chip (σαν το NF200 στις 1366):-)
cabdik Δημοσ. 17 Ιουνίου 2010 Δημοσ. 17 Ιουνίου 2010 η κάρτα είναι καλή αλλά και τα λεφτά (200 Ε) καλά είναι.να κάνω μια ερώτηση, γιατί μόνο στο 1366 υπάρχει triple channel; επειδη μονο το INTEL X58 υποστηριζει-δινει τριπλο καναλι!
outlaw star Δημοσ. 17 Ιουνίου 2010 Δημοσ. 17 Ιουνίου 2010 και κοιτα να μας πεις και εντυπώσεις πως κλοκάρει ( αυτό υποθέτω ότι ενδιαφέρει σε αυτές τις μητρικές)
panosmat Δημοσ. 18 Ιουνίου 2010 Δημοσ. 18 Ιουνίου 2010 πατώντας το κουμπι oc της mobo στον 1090t ολοι οι πυρηνες τρεχουν 3,7 χ6

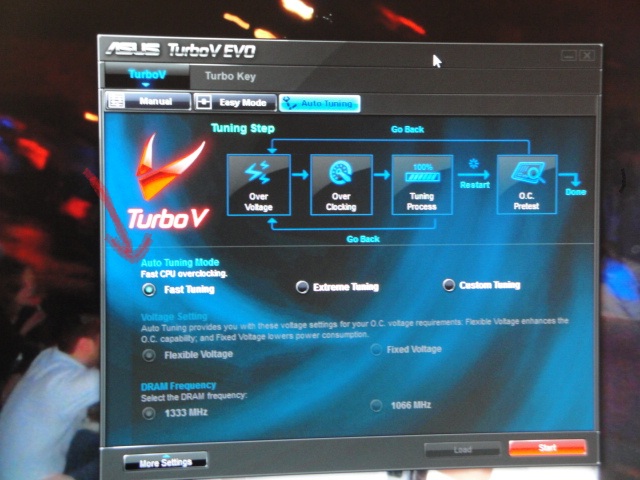

ezy7 Δημοσ. 18 Ιουνίου 2010 Δημοσ. 18 Ιουνίου 2010 πατώντας το κουμπι oc της mobo στον 1090t ολοι οι πυρηνες τρεχουν 3,7 χ6 δεν χρειάζεται να το πατήσεις μπορείς να το κανεις και από το turboV EVO....με μια κινήσει...
d3m0n Δημοσ. 18 Ιουνίου 2010 Δημοσ. 18 Ιουνίου 2010 Bios παιδιά, σίγουρα πράγματα, αφήστε τα software ultities.
rafail1994 Δημοσ. 9 Νοεμβρίου 2010 Μέλος Δημοσ. 9 Νοεμβρίου 2010 Καθώς έβλεπα τα θέματα που είχω ανοίξει είδα και αυτό το μισό review που είχα κάνει και είπα να το τελειώσω .Και όπως λέει και η παρεμια κάλιο αργά παρά ποτέ
outlaw star Δημοσ. 9 Νοεμβρίου 2010 Δημοσ. 9 Νοεμβρίου 2010 Καθώς έβλεπα τα θέματα που είχω ανοίξει είδα και αυτό το μισό review που είχα κάνει και είπα να το τελειώσω .Και όπως λέει και η παρεμια κάλιο αργά παρά ποτέ άντε τότε περιμένουμε
rafail1994 Δημοσ. 9 Νοεμβρίου 2010 Μέλος Δημοσ. 9 Νοεμβρίου 2010 άντε τότε περιμένουμε Έχω προσθέσει της εικόνες και την περιγραφή .Από εβδομάδα θα βάλω και το bios & τα προγράμματα που έχει και καμία μέτρηση. Ετοιμάζω και review για asus 6870 και δεν έχω χρόνο αυτήν την εβδομάδα
outlaw star Δημοσ. 11 Νοεμβρίου 2010 Δημοσ. 11 Νοεμβρίου 2010 Έχω προσθέσει της εικόνες και την περιγραφή .Από εβδομάδα θα βάλω και το bios & τα προγράμματα που έχει και καμία μέτρηση. Ετοιμάζω και review για asus 6870 και δεν έχω χρόνο αυτήν την εβδομάδα ωραίος αν παίξει και κλοκάρισμα σε cpu+gpu δώσε και καμιά μέτρηση στο ανάλογο thread:-)
