Controller PCI-e

[pettakos]

Η απορια μου ειναι η εξης.

Εχω ενα Server με Whs , M/B Asus P5Q, και τρεις sata pci controllers αλλα αργους.

Θελω να τους αντικαταστησω με εναν γρηγορο Pci-e x4.

Η μητρικη εχει 1 PCI-E 2.0 16x (graphics card), 2 PCI-E 1x και 3 pci.

Μπορει να μπει καρτα pci-e x4 σε σχισμη pci-e 1x.

Και αν ναι, τοτε θα υπαρχει προβλημα ταχυτητας, δηλαδη θα ριχνει την ταχυτητα του controller και αρα τσαμπα η διαδικασια?



Η βοηθεια σας απαραιτητη.



Ευχαριστω





Ανδρεας

[parsifal]

Καλημέρα. Ως γενικός κανόνας: Ναι, γίνεται αυτό που ρωτάς. Μία κάρτα επέκτασης περισσότερων lanes μπορεί να λειτουργήσει σε θύρα λιγότερων lanes, απλά με μειωμένη (αναλογικά) μέγιστη θεωρητική ταχύτητα επικοινωνίας με το σύστημα.



Εκεί που πιθανόν να έχεις πρόβλημα είναι στο keying: Θα πρέπει:



1. Είτε η κάρτα να έχει κατάλληλο keying (εγκοπή) ώστε να μπορεί να εισαχθεί σε μία θύρα 1x

2. Είτε η θύρα 1x να είναι ανοιχτή στο άκρο της (μερικές motherboards έχουν τέτοιες 1x θύρες), οπότε η κάρτα θα μπαίνει ασχέτως keying

[pettakos]

Ποση μειωση ταχυτητας θα ειναι αυτη, η δεν το ννωριζουμε?

Η μητρικη ειναι αυτη http://www.e-shop.gr/show_per.phtml?id=PER.522630

(ειναι εμφανεις οι pci-e x1).



Η καρτα που θελω να αγορασω ειναι αυτη http://www.supermicro.com/products/accessories/addon/AOC-SASLP-MV8.cfm.



Τωρα, αν θα μου μειωθει η ταχυτητα, ηδη εχω οπως προειπα τους αλλους τρεις (ταχυτητα sata 1), δεν εχει νοημα να πληρωσω χρηματα για να μην αυξησω τελικα την ταχυτητα.

Η καρτα γραφικων δεν μου ειναι απαραιτητη (δεν ειναι καν απανω) οποτε ειναι δυνατον να χρησιμοποιησω την Pci-e 16x θυρα?

Γινεται αυτο?

[StavrosD]

Από την στιγμή που θα χρησιμοποιήσεις pci-e 1x η μέγιστη ταχύτητα θα είναι 250MB/sec

Δεν αξίζει τον κόπο.

Προσωπικά έχω έναν Dell Perc 5/i ο οποίος είναι pci-e 8χ . Πιάνω ταχύτητες 200+ΜΒ/sec με 2 δίσκους 36GB.

Έχω διαβάσει σε review με πολλούς δίσκους ότι φτάνουν τα όρια του pci-e.

Εδώ για παράδειγμα φτάνει τα 765ΜΒ/sec

http://www.thelab.gr/showthread.php?t=58676&page=11

[pettakos]

Οι δυο controllers ειναι αυτοι http://www.e-shop.gr/show_per.phtml?id=PER.801113

με ταχυτητες 150mb/sec και ο αλλος ειναι αυτος http://www.ipshop.gr/product-id-32481.html?ref=bestprice επισης με την ιδια ταχυτητα.

Εχω συνολο μεχρι στιγμης 13 δισκους (7 στο mainboard ) και 6 στους controllers.

Θεωρω οτι οπως ειπες, θα εχω τουλαχιστον ταχυτητες ~250 mb/s με τον καινουργιο και θα γλιτωσω και απο καμποσα καλωδια.

Ποια ειναι η γνωμη σου?

Αξιζει τον κοπο?

[parsifal]

Αναλογικά πάει η μείωση της ταχύτητας. Κάθε PCI Express lane λιγότερο αντιστοιχεί σε 250MB/sec λιγότερο bandwidth. Προσοχή, επαναλαμβάνω ότι αυτό είναι το μέγιστο θεωρητικό του διαύλου. Δε σημαίνει ότι αν η κάρτα μπει σε 4x θύρα, θα μπορεί να αξιοποιεί το 100% του διαύλου. Εξαρτάται και από τα ηλεκτρονικά της, και από το πόσο καλά συνεργάζεται με το άλλο άκρο (motherboard southbridge).

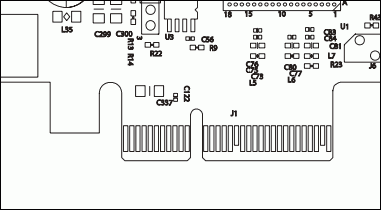

Τώρα, με βάση τις εικόνες που βλέπω και το διάγραμμα στο PDF manual της κάρτας, η συγκεκριμένη κάρτα μάλλον δε μπαίνει στη μητρική σου λόγω έλλειψης κατάλληλου keying που έλεγα πιο πάνω:





Αν προσέξεις τα δύο «κομμάτια» του interface, το αριστερότερο έχει 11 αγωγούς και αντιστοιχεί στο επάνω τμήμα της PCI-E x1 της μητρικής. Το δεξιότερο όμως έχει πολύ περισσότερους αγωγούς (άρα και μήκος) από τους 7 στο κάτω τμήμα μίας PCI-E 1x θύρας.

[pettakos]

στο slot Της καρτας γραφικων μπορω να την χρησιμοποιησω?

[parsifal]

Ναι, αν δεν έχεις κάρτα γραφικών εκεί, θα μπαίνει.

[StavrosD]

Μπορείς να βάλεις μια PCI κάρτα γραφικών, ή ίσως η κάρτα γραφικών σου μπαίνει στο x1.

Όπως είπες server είναι, δεν χρειάζεται 3D.

[pettakos]

καρτα γραφικων εχω, αλλα ειναι σε αχρηστια διοτι τρεχει λειτουργικο whs και αρα ουσιαστικα τηλεχειριζεται.

Συμπερασματικα, αν τον αγορασω και τον βαλω στο slot PCI-E X16 (καρτας γραφικων) θα εχω ολο το bandwidth?

[StavrosD]

Εννοείται θα έχεις όλο το bandwidth.

Για καλό και για κακό, έχε πρόχειρη μια VGA. Μερικές μητρικές κολλάνε στο error message αν δεν βρουν κάρτα γραφικών. Εναλλακτικά απενεργοποίησε αυτή την επιλογή στο BIOS (Halt on error -> none).

[pettakos]

Αυτη τη στιγμη (απο την αρχη δηλαδη) δουλευει χωρις καρτα γραφικων.

Δεν τη χρειαζεται.
