Intel Core i7 overclocking thread

[anarxos0]

Ξεκινάω αυτό το θέμα σε μια προσπάθεια να συγκεντρωθούν όσο το δυνατόν περισσότερες πληροφορίες για τον υπερχρονισμό (overclocking) του core i7 , που θα βοηθήσουν αποτελεσματικά,αλλα και μέσα σε αποδεκτά όρια ασφαλείας την ενασχόληση μας με αυτό το χόμπι ή κατά άλλους άθλημα.

Σκοπός του θέματος ειναι να πάρουν τις σωστές βασικές γνώσεις οι αρχάριοι που ξεκινούν τώρα τα πρώτα τους βήματα( μέσα σε αυτούς συγκαταλέγω και τον εαυτό μου)

αλλά και για να βοηθήσουν με τις γνώσεις και τις εμπειρίες τους οι πιο προχωρημένη.



Θα πρέπει να γνωρίζεται οτι η εγγύηση του επεξεργαστή δεν καλύπτει το

overclockin (Ο νοών νοείτω) και οτι ο καθένας προχωρά με δική του ευθύνη.



Επειδή η γνώση δεν ειναι έμφυτη , αλλα επίκτητη.

Γηράσκω δ΄αιεί πολλά διδασκόμενος.



Θα ξεκινήσω παραθέτοντας ορισμένες βασικές πληροφορίες που θα πρέπει να γνωρίζουμε:

(Πλήρης οδηγούς μπορείτε να βρείτε πολλους στο διαδικτυο.)

[/img]

Στον παραπάνω πίνακα με έντονα μαυρισμένα νούμερα ειναι οι βασικοί πολλαπλασιαστές των επεξεργαστών.





Οι βασικές σχέσεις που πρέπει να γνωρίζουμε είναι οι εξής:



• CPU frequency = BCLK x CPU multiplier

• Uncore frequency = BCLK x Uncore multiplier

• Memory frequency = BCLK x Memory multiplier

• QPI frequency = BCLK x QPI multiplier

/INDENT]



Uncore multiplier = ή > 2* Memory multiplier ή 2* Memory multiplier +1

πχ.

16χ 2*8 (οταν πολλαπλασιαστης μνημης 8χ)

17χ 2*8 +1

12χ 2*6 (οταν πολλαπλασιαστης μνημης 6χ)

13χ 2*6 +1



Στη παρακάτω φωτογραφία μπορείτε να δείτε τι επηρεάζεται απο το BCLK (βασική συχνότητα)



[/img]





ΑΝΤΕ ΚΑΛΑ ΚΛΟΚΙΑ



---------- Το μήνυμα προστέθηκε στις 18:04 ----------



Υπάρχουν προγράμματά υπολογισμού των σχέσεων στον επεξεργαστή:



1) το

Nehalemcalc



2)

http://overclocking.gogar.com/corei7.cgi

[anarxos0]

Την πρώτη μου προσπάθεια υπερχρονισμου ,την ξεκίνησα έχοντας υπόψιν σε αυτην την ιστοσελίδα την δεύτερη παράγραφο.

Κατά τον ιδιο τρόπο προσπάθησα να βρω διατηρώντας σταθερή τη βασική τάση μέχρι που μπορεί να φτάσει ο επεξεργαστής μου.



Ενας εύκολος τρόπος για να παίρνεται εικόνα απο την οθόνη ειναι με το Fast stone.

Τωρα πως θα ανεβαζεται τα αποτελεσματα των μετρησεων σας στο φορουμ, ενας οδηγος ειναι εδω.



Η μητρική ειναι η GA-EX58-EXTREEM, core i7 920 , μνημη 2*2 των 1333Mhz ( προς το παρον)



Μέσα απο τα WIN απενεργοποίησα την προφύλαξη οθόνης,οπως και το DES της γιγαμπαιτ, αλλα και οτι άλλο υπάρχει που να μειώνει την παροχή ενεργείας.

Μέσα απο το msconfig (παράμετροι συστήματος) στην καρτέλα Υπηρεσίες,Αφου πρώτα τσεκαρισα την επιλογή < Απόκρυψη υπηρεσιών της Μικροσοφτ > απενεργοποιησα όλες τις υπόλοιπες, οπως το ιδιο έκανα και στη καρτέλα Εκκίνηση στοιχείων.





ΡΥΘΜΙΣΗΣ BIOS ( που έκανα στη δική μου μητρική)

Επειδή οι μνήμες που εχω ειναι 1333 για να μην εχω αμφιβολία οτι με έκοψαν οι μνημες εβαλα πολλαπλασιαστή 6χ



Halt on : No errors

Advanced CPU Features:

CPU Clock Ratio ................................ [20x]

Intel® Turbo Boost Tech .................. [Dis]

CPU Cores Enabled ............................ [All]

CPU Multi Threading .......................... [Enabled]

CPU Enhanced Halt (C1E) ................... [Disabled]

C3/C6/C7 State Support .................... [Disabled]

CPU Thermal Monitor ......................... [Enabled]

CPU EIST Function ............................ [Disabled]

Virtualization Technology ................... [Dis]

Bi-Directional PROCHOT ..................... [Enabled]



Uncore & QPI Features:

QPI Link Speed .............................. x36

Uncore Frequency .......................... χ13

Isonchronous Frequency ..................[Enabled]



Standard Clock Control:

Base Clock (BCLK) Control ................ [Enabled]

BCLK Frequency (MHz) .....................133 αυξηση ανα 10, 165 και μετα ανα 5

PCI Express Frequency (MHz) ........... [100]



C.I.A.2 [Disabled]





Advanced Clock Control:

CPU Clock Drive ..............................[800mV]

PCI Express Clock Drive ................... [900mV]

CPU Clock Skew ............................. [0ps]

IOH Clock Skew ............................. [0ps]



Advanced DRAM Features:

Performance Enhance ...................... [standard]

Extreme Memory Profile (X.M.P) ......... [Disabled]

System Memory Multiplier (SPD) ........ 6χ

DRAM Timing Selectable (SPD) .......... [AUTO]





Advanced Voltage Control:



CPU

Load Line Calibration ................. [Disabled]

CPU Vcore ..... 1,2v (στανταρ)

QPI/VTT Voltage 1.175v

CPU PLL 1.800v



MCH/ICH

PCIE 1.500v

QPI PLL 1.100v

IOH Core 1.100v

ICH I/O 1.500v

ICH Core 1.1v



DRAM

DRAM Voltage 1.500v

DRAM Termination 0.750v [AUTO]

Ch-A Data VRef. 0.750v [AUTO]

Ch-B Data VRef. 0.750v [AUTO]

Ch-C Data VRef. 0.750v [AUTO]

Ch-A Address VRef. 0.750v [AUTO]

Ch-B Address VRef. 0.750v [AUTO]

Ch-C Address VRef. 0.750v [AUTO]





Hipet ......................... Enabled



Με αυτες τις ρυθμίσεις έφτασα bclk 171

Στα 176 έβγαλε μπλε οθόνη.

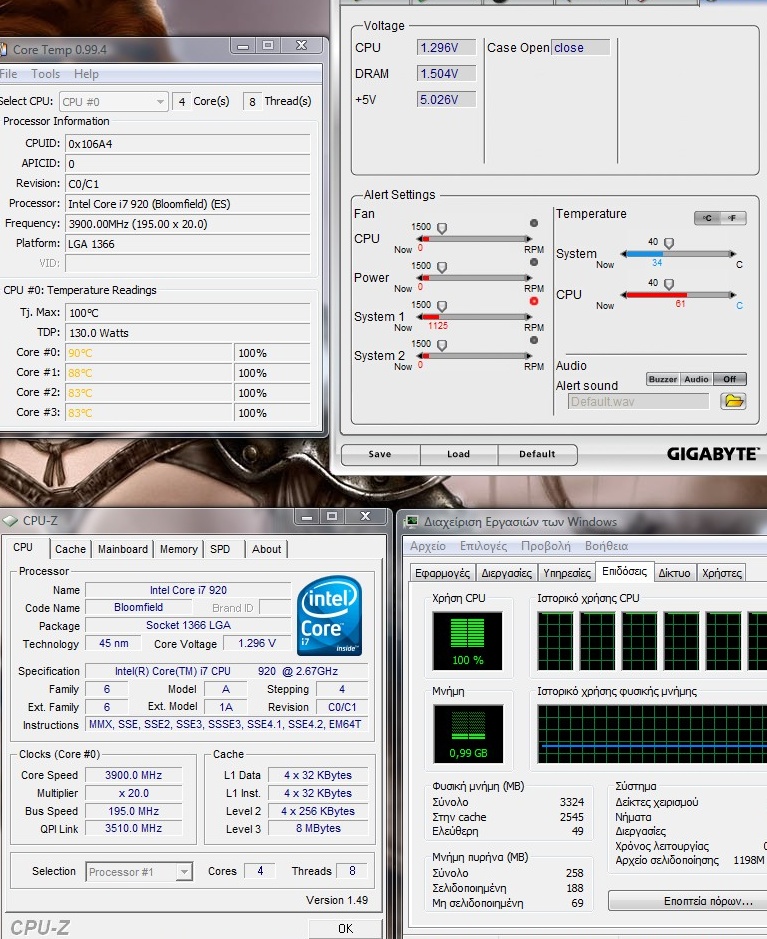

Τελικά με πολλαπλασιαστή μνήμης 6χ εφτασε bclk:195

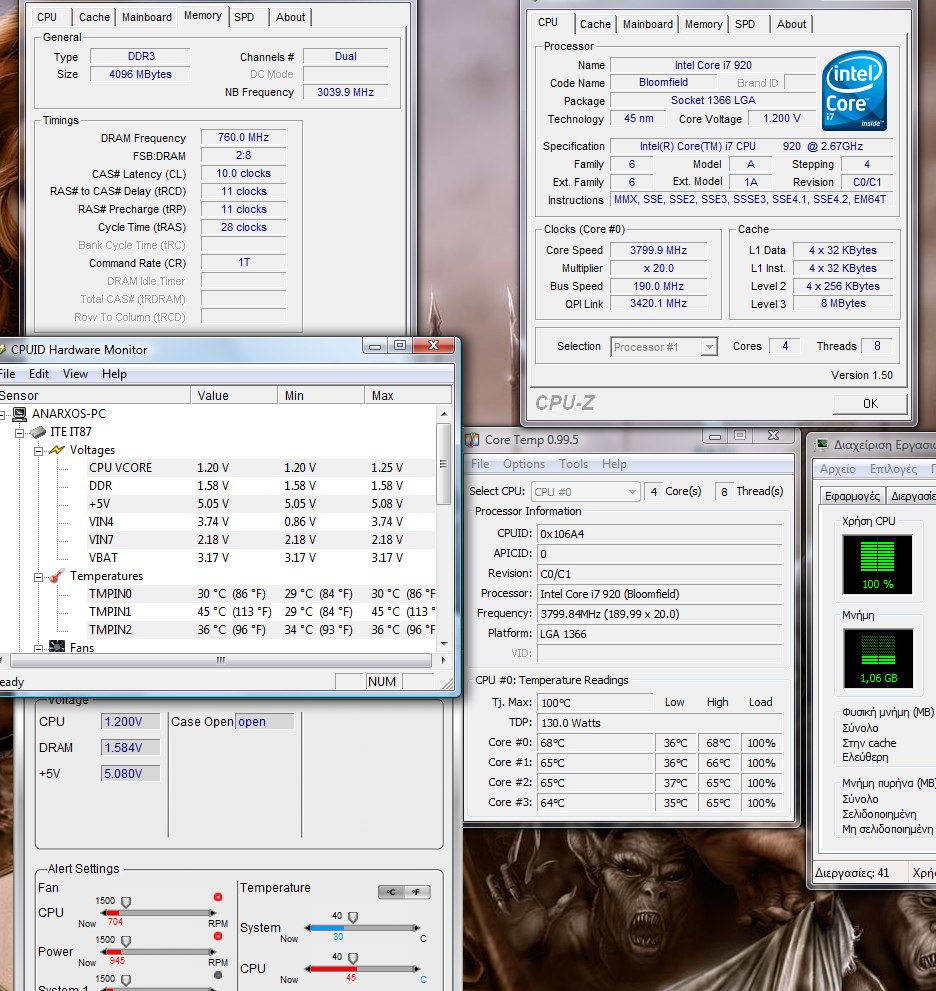

με 8χ εφτασε bclk :190

prime95 (small FFTs)



Το οριο των 4.0 GHz ακομη δεν το εχω φτασει.



Αυτα απο μενα.

[swiftech]

ωραιος φιλε.. με τι ψυξη εισαι?

[anarxos0]

ωραιος φιλε.. με τι ψυξη εισαι?









Noctua NH-U12P SE1366 ( με λειανσμενη βαση) ,δυο ανεμιστηρες.

Στο κουτι υπαρχει ανεμιστηρας 120mm πισω απο το επεξεργαστη, και ενας 230mm στο πλαι.Συν άλλοι δυο 120mm + 2* 92mm. Ολοι οι ανεμιστηρες με ποτενσιομετρο.

Οι μετρήσεις φυσικα εγιναν με τους ανεμιστηρες στο φουλ.

Θερμικη παστα Artic silver 5.

[pc_tech]

Έχω την εντύπωση το core temp δείχνει λάθος θερμοκρασία ίσως +10, για δοκίμασε λίγο το realtemp.

[anarxos0]

Γενικα νομιζω οι θερμοκρασιες που εχω ειναι σε καλα επιπεδα.

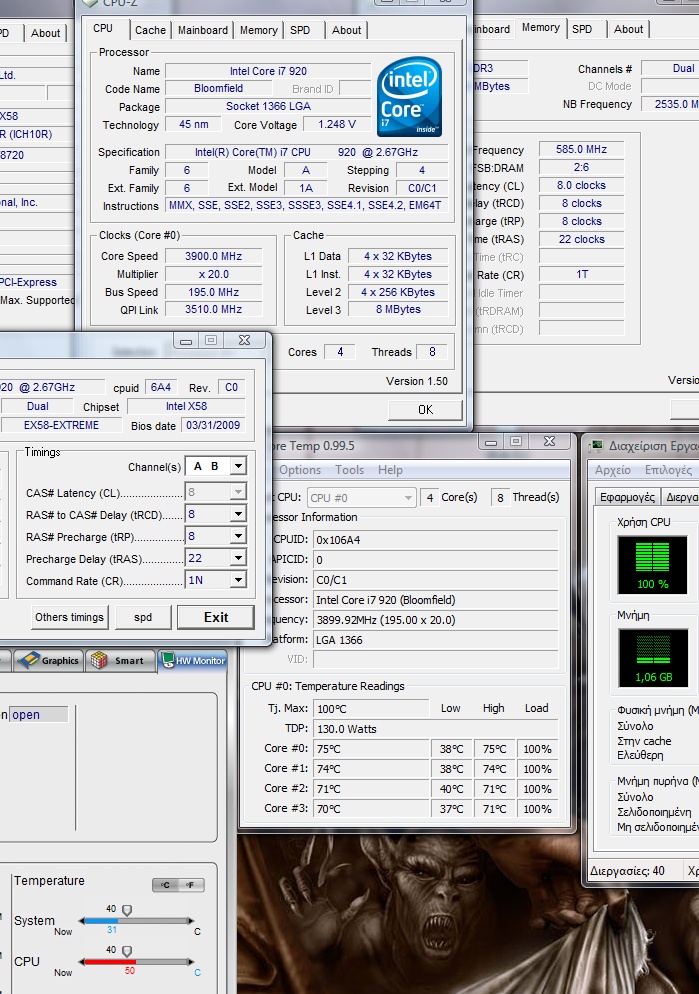

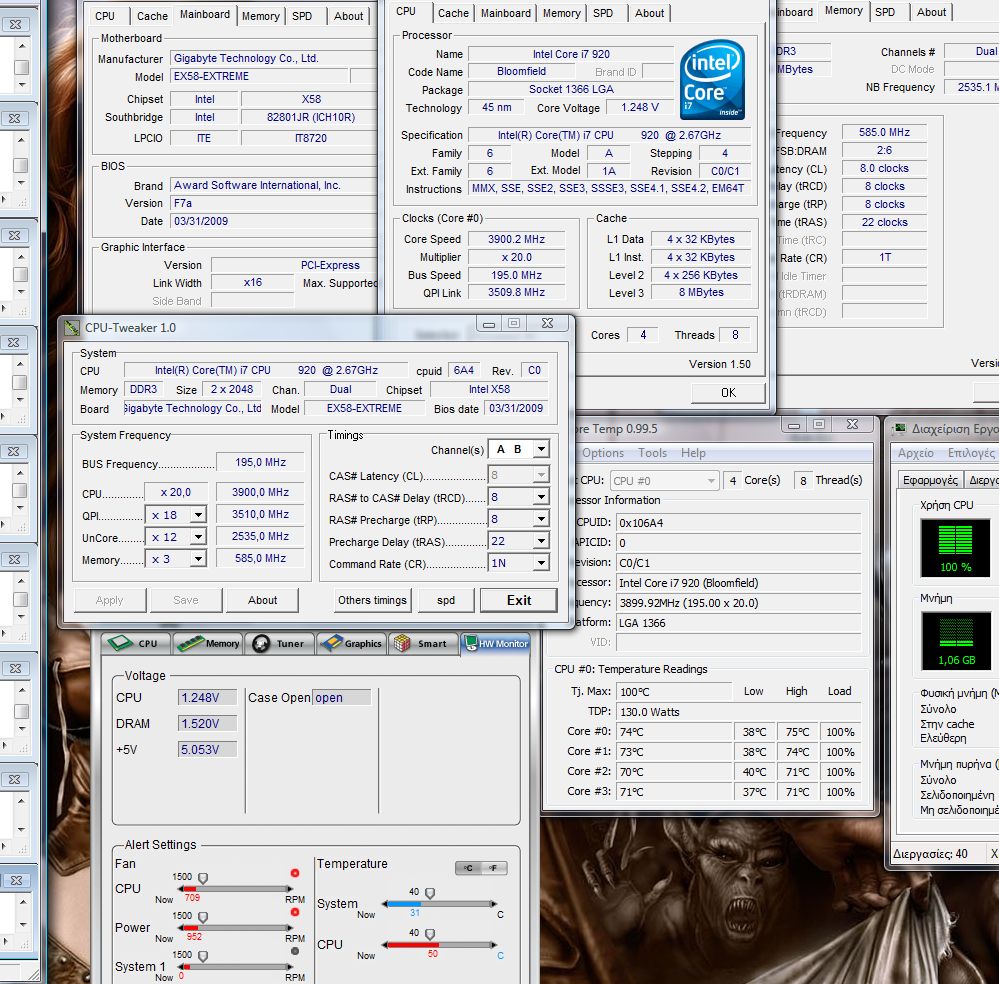

Παρακατω σας δινω δυο φωτο .

Η μια ειναι πριν βαλω τον μεγαλο ανεμιστηρα 230mm στο πλαι , αυτον πισω απο τον επεξεργαστη στη βαση της μητρικης

και πριν κανω λειανση της ψυκτρας ( λαππινγ)

Το κουτι ειναι αυτο

Παρατηρηστε τη διαφορα των θερμοκρασιων.

[anarxos0]

Έχω την εντύπωση το core temp δείχνει λάθος θερμοκρασία ίσως +10, για δοκίμασε λίγο το realtemp.





εκανα πολλες φορες αντιπαραβολη με real temp αλλα και με Everest. Οι τιμες ηταν ολες ιδιες.

[stm00192]

Θα με τρελάνετε εσεις!!! πόσο πατάτα είναι ο δικος μου 920 και θέλει 1,6 V για να είναι stable στα 3,8 Ghz! στο ψυχολογικό όριο των 1,4V για 24/7 δεν πάει πάνω από 3.6Ghz. Την γκαντεμιά μου μέσα!!!!

[anarxos0]

Θα με τρελάνετε εσεις!!! πόσο πατάτα είναι ο δικος μου 920 και θέλει 1,6 V για να είναι stable στα 3,8 Ghz! στο ψυχολογικό όριο των 1,4V για 24/7 δεν πάει πάνω από 3.6Ghz. Την γκαντεμιά μου μέσα!!!!



Κανε κράτει, φιλε stm00192.Αν προσεξες πιο πανω γραφω οτι οι δοκιμες εγιναν στο prime95 (small FFTs).Δηλ για να δω αν με αυτες τις τιμες μπορει να σταθει ο υπολογιστης και δεν κρασαρι. Δεν γραφω πουθενα ομως οτι τις δοκιμασα σε prime πχ 10 ωρες για να δω αν αντεχει.

Επειτα γιατι θελεις 4,0 GHz 24/7, για κοιτα εδω.



Δεν διεκδικω τον τιτλο του ειδικου στο ovelclocking ,αλλωστε τωρα αρχισα να δοκιμαζω, σιγουρα ομως υπαρχουν ατομα με μεγαλυτερη εμπειρια και καλυτερες γνωσεις.

Γιατι δεν κανεις μια παρουσίαση του συστηματος σου , τι ρευματα χρησιμοποιείς , τι επιλογες κανεις μεσα απο το μπιος, ανεβασε και μερικες φωτο απο cpu-z και αν μπορει να γινει κατι καλυτερο, ολο και καποιος θα εχει μια ιδεα για το πως.

[activex]

Γενικα νομιζω οι θερμοκρασιες που εχω ειναι σε καλα επιπεδα.

Παρακατω σας δινω δυο φωτο .

Η μια ειναι πριν βαλω τον μεγαλο ανεμιστηρα 230mm στο πλαι , αυτον πισω απο τον επεξεργαστη στη βαση της μητρικης

και πριν κανω λειανση της ψυκτρας ( λαππινγ)

Το κουτι ειναι αυτο

Παρατηρηστε τη διαφορα των θερμοκρασιων.



ωραίος! αλλά εγώ δεν θα τον άφηνα ούτε με 75c πάντως...

(ελπίζω ούτε εσύ )



http://processorfinder.intel.com/details.aspx?sSpec=SLBCH



επίσημο Thermal Specification: 67.9°C

ακομα και υπερβολη να θεωρισουμε το παραπανω ποσό...

τα 75c σίγουρα αρχίζουν και ξεφεύγουν για 24/7

[anarxos0]

ωραίος! αλλά εγώ δεν θα τον άφηνα ούτε με 75c πάντως...

(ελπίζω ούτε εσύ )



Εχεις απολυτο δικιο.

Αυτα που βλεπεις ειναι μετρησης για να δω μεχρι που πηγαινει.

Προς το παρον τον εχω παλι στο στανταρ δηλ 2,66GHz Και θα το ψαξω λιγο σχετικα με αυτο το αρθρο που λεει για 3,66



Οπως και να εχει θα τον υπερχρονισω (για 24/7) μεχρι εκει οπου σε full load δεν θα ξεπερναει τους 70. Κοντα στους 65 κελσιου σκεφτομαι ή στο 3,66 αν με παιρνει με τις θερμοκρασιες (<70)

[activex]

Εχεις απολυτο δικιο.

Αυτα που βλεπεις ειναι μετρησης για να δω μεχρι που πηγαινει.

Προς το παρον τον εχω παλι στο στανταρ δηλ 2,66GHz Και θα το ψαξω λιγο σχετικα με αυτο το αρθρο που λεει για 3,66



Οπως και να εχει θα τον υπερχρονισω (για 24/7) μεχρι εκει οπου σε full load δεν θα ξεπερναει τους 70. Κοντα στους 65 κελσιου σκεφτομαι ή στο 3,66 αν με παιρνει με τις θερμοκρασιες (<70)



ναι μπράβο...

(έκανα edit αλλά με πρόλαβες στο quate)



το επίσημο max temp για τον εν λόγο επεξεργαστή είναι 67,9c

http://processorfinder.intel.com/details.aspx?sSpec=SLBCH



με 65c θα είσαι σίγουρα καλά (όπως και με τα 3.66 )

[anarxos0]

Την εχω απο την αρχη υποψη μου την ιστοσελιδα της Ιντελ.



Ο επεξεργαστης ακομα και στο στανταρ να τον κρατησεις ειναι ισχυρος,



Εχει επικρατηση ενας μεγαλος μυθος για τα 4GHz ,

αλλα το βασικο ειναι να εχεις πρωτα το συστημα σου ασφαλες για 24/7.

[stm00192]

Το λεπον προς ολους τους κατοχους της Bloodrage! Με αρκετό ψαξιμο που έκανα έχει ενα bug το bios και η ενδειξη του ρεύματος της CPU που δίνει σε όλα τα προγράματα είναι κατά 0,1 V μεγαλύτερη από την πραγματική! Οπότε λύθηκε και το μυστήριο του γιατί δεν ανέβαινε ο 920!!! Αντε να δουμε τωρα τι θα γίνει!

[endofchaos]

μεχρι 70 παιρνει με stock ψυτρα ο 920? το 3.66 γινεται 3.8 χορισ προβλημα ι παιζει να μην αντεξει για πολλη ωρα?
