Φωτογραφίες modαρισμένων κουτιών/cases...

[Technology fan]

Τι σύνδεση έχουν για ρεύμα έχουν οι λεντοταινίες?

[Doc1355]

Τι σύνδεση έχουν για ρεύμα έχουν οι λεντοταινίες?



Aνάλογα τι θέλεις να κάνει φίλε μου..

Υπάρχει και kit με μετασχηματιστή που την βάζεις στην πρίζα και ανάβει,δεν είναι σχεδιασμένες μόνο για εμάς τους καμένους :lol:



Στην περίπτωση μας η ledοταινίες συνδέονται πάνω στο controller (σαν αυτό http://www.ebay.co.uk/itm/221074821466?ssPageName=STRK:MEWNX:IT&_trksid=p3984.m1439.l2649 αλλά όχι αυτό ) το οποίο παίρνει ρεύμα από molex του τροφοδοτικού!

[Technology fan]

Ναι αυτό με το μολεξ είναι το ιδανικότερο αλλιώς ποιος μπλέκει με τροφοδοσίες εκτός τροφοδοτικού... Στο κουτί στις φωτογραφίες ποιο είναι ακριβώς?

[Donacgreece]

Παρα πολύ ωραίο το κουτάκι...

Θα έδειχνε ακόμα περισσότερο αν πάρεις και πλαϊνό καπάκι full glass.

[NOPSTRIM]

RGB ledοταινιες μπορείς να βρεις και από ebay όπως έστειλε ο Μάνος

και εδώ Ελλάδα. Σε πολλά καταστήματα!



Controller / Dimmer υπάρχουν πάρα πολλοί και ανάλογα το τι θες, πχ touch η όχι και υπάρχουν οι IR και

οι RF αν πάρεις IR θα πρέπει να βάλεις κάπου το δέκτη(ματάκι) ώστε να έρχεται σε οπτική επαφή με το controll

οι RF δεν χρειάζονται κάτι τέτοιο, κρύβεις τον δέκτη κάπου στο κουτί και αλλάζεις χρώμα από την τουαλέτα σου

αν βαριέσαι...



Απλά μην ξεγελιέσαι δεν είναι πετάω την Ledοταινια όπου μέσα και έχω ωραίο φωτισμό, θα πρέπει να κόψεις και

να κάνεις κολλήσεις και να ξανά κόψεις για να την βάλεις κάπου κρυφά και να έχεις ωραίο αποτέλεσμα...

[Doc1355]

Παρα πολύ ωραίο το κουτάκι...



Θα έδειχνε ακόμα περισσότερο αν πάρεις και πλαϊνό καπάκι full glass.

Εχει full plexi πλαινο φιλε!Look closer



Αποστολή από το GT-I9001 με τη χρήση Insomnia App

[Nerven]

@

Doc1355



Τούμπανο λέμε!!!! GoodJob!!!!

[Jamest]

Ζημιά...

[FarCry]

ωραιο και οντως μεγαλη ζημια

[akmakas]



Το Dacapo LCD εν λειτουργία..Μπροστά διακρίνεται το πάνελ για διάφορες ρυθμίσεις.

Από το 2005 είμαι ένας περήφανος κάτοχος ενός Dacapo LCD από την ACase.Ενός
μοναδικού κουτιού για υπολογιστή που ξεχωρίζει το μεγάλο κεντρικό LCD
panel των λειτουργιών,η ποιότητα κατασκευής και τα καλά υλικά
(Αλουμίνιο)θυμάμαι πως το είχα πρωτοδεί στην έκθεση της infosystem το
2004 και μπορώ να πω πως το είχα ερωτευτεί.Για περισσότερες πληροφορίες
υπάρχει και η επίσημη σελίδα
της εταιρίας


Οι παλιοί και θορυβώδες ανεμιστήρες ξηλώθηκαν από το κουτί μια για πάντα.



Στα σημερινά μεγάλα κουτιά οι μεγάλοι ανεμιστήρες των 120mm είναι πλέον
μονόδρομος και έχουν αντικαταστήσει πλήρως τους μικρούς κλασσικούς
ανεμιστήρες που χρησιμοποιούσαμε κάποτε για τον εξαερισμό του κουτιού.Ο
λόγος φυσικά ήταν τι άλλο από τον δυνατό θόρυβο..(Παιδί μου κλείσε
επιτέλους το σεσουάρ ακόμη στεγνώνεις τα μαλλιά σου?) Οι μικροί
ανεμιστήρες πλέον έχουν καταργηθεί και έχουν κλειστεί στο χρονοντούλαπο
της ιστορίας δίνοντας την θέση τους στους νέους μεγαλύτερους ανεμιστήρες
που γυρνούν στις μισές στροφές μεν,αλλά λόγο μεγέθους καταφέρνουν να
διοχετεύσουν την ίδια ποσότητα αέρα με αποτέλεσμα να επιτυγχάνουν
ιδιαίτερα χαμηλό θόρυβο και καλή ροή του αέρα στο κουτί του
υπολογιστή.Τα PC λοιπόν χρόνο με τον χρόνο έγιναν ποιο αθόρυβα και
λειτουργικά γιαυτό και όλο και περισσότεροι χρήστες αντικαταστατούν τα
παλιά τους κουτιά με καινούργια.Όλα αυτά ασφαλώς δεν τα είχε το κουτί
μου αφού μιλάμε για ένα μοντέλο του 2004.Κάθε καλοκαίρι είχα θέμα με τις
θερμοκρασίες αφού το κουτί ζεσταινόταν πάρα πολύ και αναγκαστικά το
άνοιγα για να πάρει αέρα η του έκανα αέρα με βεντάλια όπως οι δούλοι
στις βασίλισσες της Αιγύπτου ενώ από την άλλη οι 6 ανεμιστήρες - 2 έλεος
που έβγαλα από την αρχή κιόλας = 4 μου έπαιρναν κανονικά το κεφάλι κάθε
μέρα.

Εσωτερικά διακρίνονται τα κανάλια στα οποία έχω περάσει τα καλώδια



Αφορμή για όλες αυτές τις εργασίες δόθηκε πριν από λίγες μέρες όταν η
μητρική μου η οποία παρουσίασε ένα χοντρό πρόβλημα χάλασε..Φυσικά
αντικαταστάθηκε εντός εγγύησης αλλά επάνω στις αλλαγές ήρθε εντέλει η
έμπνευση για τα μεγάλα βήματα..Πριν τοποθετήσω λοιπόν το νέο motherboard
στο κουτί,αποφάσισα πως ήταν καιρός να κάνω επιτέλους κάποιες
σημαντικές τροποποιήσεις στο κουτί μου μειώνοντας από την μία τον
θόρυβο,και από την άλλη να συμμαζέψω τα καλώδια με τέτοιο τρόπο έτσι
ώστε να κάνω κάτι ιδιαίτερα ουσιαστικό και όμορφο..Ήθελα για την
ακρίβεια να μην φαίνεται σχεδόν τίποτα..Πως θα γινόταν όμως αυτό αφού
του κουτί δεν είχε τίποτα από τα νέα σύγχρονα κουτιά?Η απάντηση έρχεται
σε δυο λέξεις..Μελέτη και σχέδιο.Έκατσα λοιπόν και σχεδίασα διάφορες
λύσεις συμμαζέματος και δεν άργησε να έρθει μια ωραία ιδέα..Η ιδέα αυτή
είχε όνομα..Κανάλια ηλεκτρολογικού εξοπλισμού.



Το μπροστινό μέρος κόπηκε και τοποθετήθηκε ο μεγάλος ανεμιστήρας.

Τοποθετήθηκαν λοιπόν κανάλια καλωδίων για να περάσουν μέσα όλα τα

καλώδια του υπολογιστή.Το ένα κανάλι μπήκε επάνω οριζόντια,το άλλο κάτω
για τα USB, το τρίτο κάθετα για να περάσουν τα καλώδια των δίσκων και το
τέταρτο κάθετα δίπλα από τους δίσκους για να περάσουν τα καλώδια από
τις επάνω συσκευές.Τα καλώδια φώλιασαν μετά βίας λόγο του ότι ήταν πολλά
και το αποτέλεσμα με δικαίωσε.Στην συνέχεια πέρασα μονωτικό αφρολέξ
κάτω στο κουτί για μόνωση και ομορφιά.Το θέμα με τα καλώδια ολοκληρώθηκα
και στην συνέχεια έπιασα τον εξαερισμό του κουτιού.Σειρά είχε τώρα η
μελέτη του εξαερισμού..Χώρος άπλετος πλέον υπήρχε και έμενε να κάνω το
σχέδιο για να βάλω μεγαλύτερους και ποιο αθόρυβους ανεμιστήρες.Όλοι οι
παλαιοί ανεμιστήρες ξηλώθηκαν και ετοιμάστηκε ο χώρος οι νέοι
ανεμιστήρες των 120MM.Με την βοήθεια ενός μαχαιριού αλλά και ενός
τρυπανιού ανοίχθηκαν νέες τρύπες για τις βίδες στο πίσω μέρος και εκεί
που θα φεύγει ο αέρας από το εσωτερικό του κουτιού.Εκεί θα έμπαινε το
ψυγείο της υδρόψυκτης που αναλύσουμε παρακάτω.Στην συνέχεια
επικεντρώθηκα στο μπροστινό κομμάτι του κουτιού.Σκέφτηκα πως αν μπορούσα
να βάλω ένα μεγάλο ανεμιστήρα ο οποίος να διοχετεύει αέρα εσωτερικά θα
έλυνα ένα μεγάλο κομμάτι των υψηλών θερμοκρασιών τα καλοκαίρια.Με ένα
μαχαίρι και τεράστια υπομονή μαρκαρίστηκε και κόπηκε μπροστά ένας
μεγάλος χώρος για να τοποθετηθεί ένας ανεμιστήρας NB black silent
pro120X 120X 25,ενώ μπροστά μπήκε και μια προστατευτική σήτα για
προστασία.Η τοποθέτηση του ανεμιστήρα,έγινε πολύ εύκολα και γρήγορα και
έδωσε αμέσως στο κουτί φρέσκο αέρα που θα τον χρειαστώ στην πορεία ενώ
παράλληλα η μπροστινή όψη έγινε ποιο μάχιμη και όμορφη.





Η μπροστινή όψη της μετατροπής.Τοποθετήθηκε αλουμινένια σήτα.Ο ανεμηστήρας είναι 4150 στροφών που δουλεύει ασφαλώς χαμηλά.



Από πίσω υπάρχει άφθονος χώρος για την ροή του αέρα.



Προχωράμε στην τοποθέτηση της μητρικής.Η νέα μητρική που μου ήρθε στα
χέρια μου ήταν η Asrock Z77 Extreme 3 1155 Socket.Πρόκειται για μια
αξιόλογη μητρική με το τελευταίο Chipset Ζ77 της Intel.

Η ολοκληρωμένη εικόνα του συστήματος με την υδρόψυξη.

Μια καλλιτεχνική όψη της gtx 660 η οποία θα αναλάβει να σηκώσει στις πλάτες της το Crysis 3 Και Farcry 3

Τελειώνοντας τοποθετώ την υδρόψυξη η οποία έρχεται από την Intel με τις
ευλογίες της ASATEC.Πρόκειται για μια εκπληκτική επίλυση απαγωγής
θερμοκρασία και τα αποτελέσματα είναι άκρως ενδιαφέροντα..
Και οι τελευταίες φωτογραφίες από το κουτί λίγο πριν μπει στην θέση του..



Κλείνουμε τα φώτα για να δούμε το Intel logo να φωτίζει μέσα στο σκοτάδι.



Χαρακτηριστικά του υπολογιστή.

Case:ACase Dacapo LCD

CPU :Intel i5 .3GHZ OC 4.9GHZ

GFX :EVGA Nvidia GTX 660 Superclocked 3GB

Mobo :Asrock Z77 Extreme 3

Memory :8GB Kingston 1600 Hyper X Blue

HD :Intel SSD 80GB 330 Series

HD :1TB Black WD 7200

HD :1TB Green WD 7200

Ψύξη :Υδρόψυξη CPU:Intel RTS2011LC Liquid Cooling Solution

Τροφοδοτικό Chieftec 80Plus 1000 Watt

Λογισμικό:Win7 64bit Professional

[Doc1355]

Guys επειδη δεν μπορω να βρω τωρα που μιλουσαμε για τα gpu backplates απο coldzero.eu το γραφω εδω..



Πηρα mail οτι το site ειναι up οποτε οποιος ενδιαφερεται παει στην κατηγορια backplates,βρισκει το αντιστοιχο για την καρτα του και επιλεγει αναμεσα στο air και water edition αναλογα τι ψυξη εχει!



Επειδη αυτα ομως ειναι σχεδιασμενα στα reference pcb (εκτος αν αναφερει στις λεπτομερειες οτι κανει και για αλλες υλοποιησεις) αν η καρτα σας δεν ειναι reference καντε μια εγγραφη στο φορουμ του και ανοιξτε θεμα στο product request για το αν υπαρχει η δυνατοτητα να γινει και για την δικια σας καρτα..



Επισης οπως ειχα αναφερει μπορειτε να του πειτε να σας κανει σχεδιο της αρεσκιας σας πανω στο backplate,το οποιο ειναι κατασκευασμενο με 3mm black matte plexiglass..



Αποστολή από το GT-I9001 με τη χρήση Insomnia App

[grouspen]

Guys επειδη δεν μπορω να βρω τωρα που μιλουσαμε για τα gpu backplates απο coldzero.eu το γραφω εδω..



Πηρα mail οτι το site ειναι up οποτε οποιος ενδιαφερεται παει στην κατηγορια backplates,βρισκει το αντιστοιχο για την καρτα του και επιλεγει αναμεσα στο air και water edition αναλογα τι ψυξη εχει!



Επειδη αυτα ομως ειναι σχεδιασμενα στα reference pcb (εκτος αν αναφερει στις λεπτομερειες οτι κανει και για αλλες υλοποιησεις) αν η καρτα σας δεν ειναι reference καντε μια εγγραφη στο φορουμ του και ανοιξτε θεμα στο product request για το αν υπαρχει η δυνατοτητα να γινει και για την δικια σας καρτα..



Επισης οπως ειχα αναφερει μπορειτε να του πειτε να σας κανει σχεδιο της αρεσκιας σας πανω στο backplate,το οποιο ειναι κατασκευασμενο με 3mm black matte plexiglass..



Αποστολή από το GT-I9001 με τη χρήση Insomnia App

μαζί το συζητάγαμε doc αλλά ούτε και εγώ θυμάμαι που ακριβώς



θέλω συμβουλές-γνώμες πριν στείλω στον άνθρωπο.

εμένα η κάρτα συγκεκριμένα είναι η GV-R795WF3-3GD rev1. εχουν βγάλει και revision με boost στο 1ghz core αλλά δεν νομίζω να αλλάζει κάτι από εκεί και πέρα. Το pcb της είναι ίδιο με την reference (με αλλαγμένα κάποια πράγματα ) τουλάχιστον σε θέμα εφαρμογής (το backplate της ek κάνει για την δικιά μου http://www.coolingconfigurator.com/waterblock/3831109856277)



οπότε αν στείλω τις παραπάνω πληροφορίες στον ricardo πιστεύω θα καταλάβει .



τώρα στο οπτικό θέμα.

πχ . http://www.coldzero.eu/custom-requested-parts/1318-custom-illuminated-gtx-670-backplate.html

αλλά αντί για το σήμα της rog,  το μάτι της gb και κάτω δεξιά   HD 7950

http://www.centrecom.com.au/game/wp-content/uploads/2012/01/sappire-gigabyte-7950-10.jpg



αυτά θέλω κυρίως.



υπάρχει και κάτι extra όμως.

βρήκα αυτό εδώ

αυτός που ανέβασε το βίντεο είπε στα comment ότι το backplate είναι απο coldzero.

το έχω φορτώσει πολύ αλλά εαν γίνεται σε αυτά που είπα παραπάνω να προσθέσει και φωτισμό το αποτέλεσμα πιστεύω θα είναι τρομερό .



τι λέτε?

[Doc1355]

μαζί το συζητάγαμε doc αλλά ούτε και εγώ θυμάμαι που ακριβώς



τι λέτε?



Ναι μπες στο φόρουμ και πες του τι ακριβώς θέλεις!



Το μάτι της Gigabyte δεν νομίζω να έχει πρόβλημα να το φτιάξει,θα γίνει άνετα..απλά να αναφέρω ότι τα χρωματιστά σχέδια που βλέπεται στα backplates και γενικά στα κομμάτια που πουλάει δεν είναι αυτοκόλλητα αλλά χρωματιστό plexiglass τοποθετημένο μέσα στο κομμένο μαύρο matte plexi!



Εκτός από τα λευκά (γράμματα κτλ) τα οποία τα χαράζει το laser πάνω στο μαύρο matte και δεν είναι ξεχωριστό plexi!!!





Τώρα για το φωτιζόμενο backplate,αν έχεις σκοπό να φωτίσεις και το υπόλοιπο εσωτερικό του κουτιού θα σου έλεγα να μην το πάρεις γιατί δεν θα φαίνεται ωραίο...αν όμως έχεις σκοπό να μην έχεις φωτισμό με κάποιες led strips ή cold cathodes και να βάλεις μόνο αυτό και ίσως κάποια fans με led,τότε ναι θα μου άρεσε

[grouspen]



Ναι μπες στο φόρουμ και πες του τι ακριβώς θέλεις!



Το μάτι της Gigabyte δεν νομίζω να έχει πρόβλημα να το φτιάξει,θα γίνει άνετα..απλά να αναφέρω ότι τα χρωματιστά σχέδια που βλέπεται στα backplates και γενικά στα κομμάτια που πουλάει δεν είναι αυτοκόλλητα αλλά χρωματιστό plexiglass τοποθετημένο μέσα στο κομμένο μαύρο matte plexi!



Εκτός από τα λευκά (γράμματα κτλ) τα οποία τα χαράζει το laser πάνω στο μαύρο matte και δεν είναι ξεχωριστό plexi!!!





Τώρα για το φωτιζόμενο backplate,αν έχεις σκοπό να φωτίσεις και το υπόλοιπο εσωτερικό του κουτιού θα σου έλεγα να μην το πάρεις γιατί δεν θα φαίνεται ωραίο...αν όμως έχεις σκοπό να μην έχεις φωτισμό με κάποιες led strips ή cold cathodes και να βάλεις μόνο αυτό και ίσως κάποια fans με led,τότε ναι θα μου άρεσε



εγω το σκεφτόμουνα οτι

θα ήταν μάυρο matte backplate όπως είπες πιο πάνω (δεν θα αφήνει φως να περάσει)

το μάτι θα μπορούσε να είναι ημιδιαφανές μπλε κατά κάποιο τρόπο (σαν αυτά εδώ πάνω δεξιά http://www.eplastics.com/Colored_Plexiglass_Acrylic_Sheet_Transparent )

και το χάραγμα της κάρτας κάτω δεξιά ως έχει (που υποθέτω ότι περνά .



με άσπρο φωτισμό ανάμεσα στην κάρτα και στο backplate να φωτίζει το "μάτι" και την επιγραφή  HD 7950 από πίσω . λες να μην φαίνεται καλό ?



από άποψη φωτισμού στο κουτί έχω μια led strip στο πάτωμα, ο 20ρης του κουτιού μπροστά  και ένας 12ρης πίσω.(έχω βγάλει τον 20ρη από το ταβάνι)

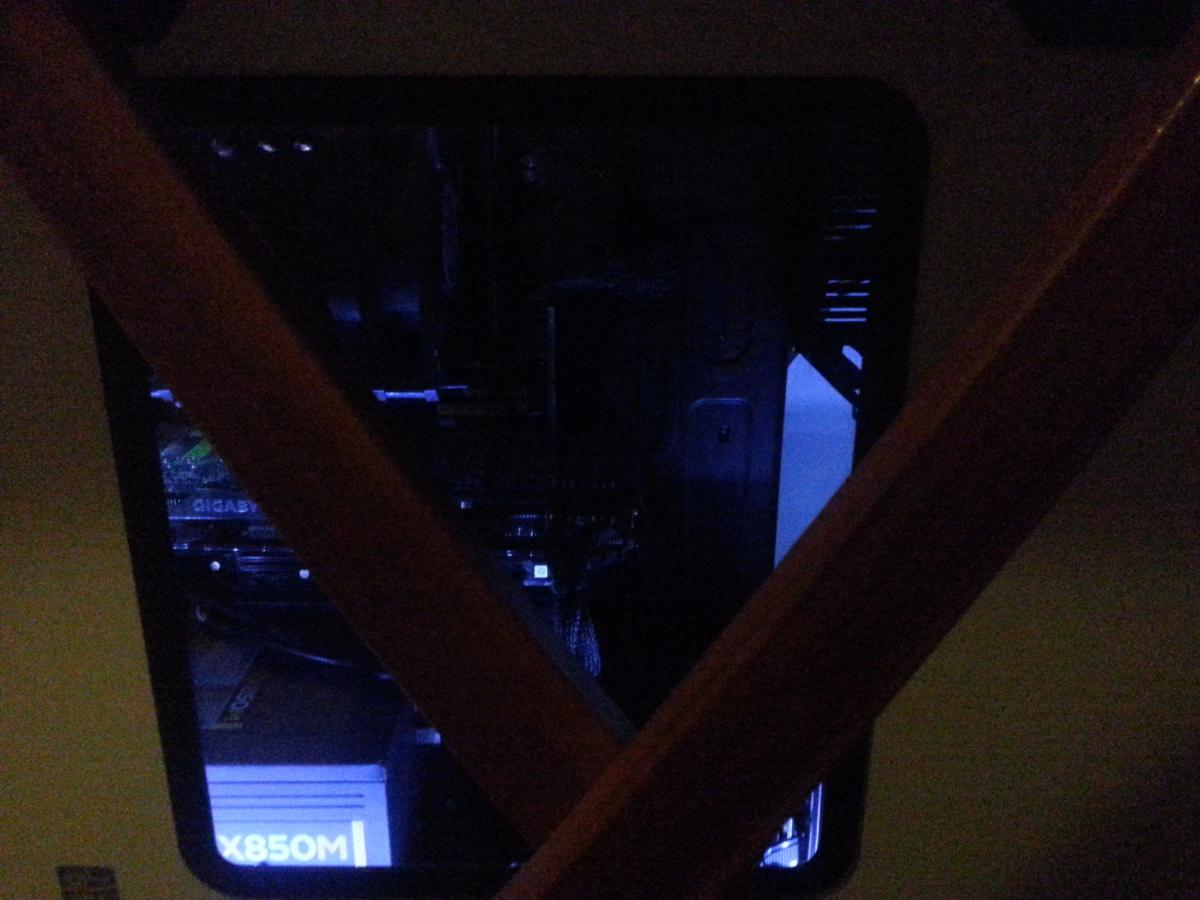

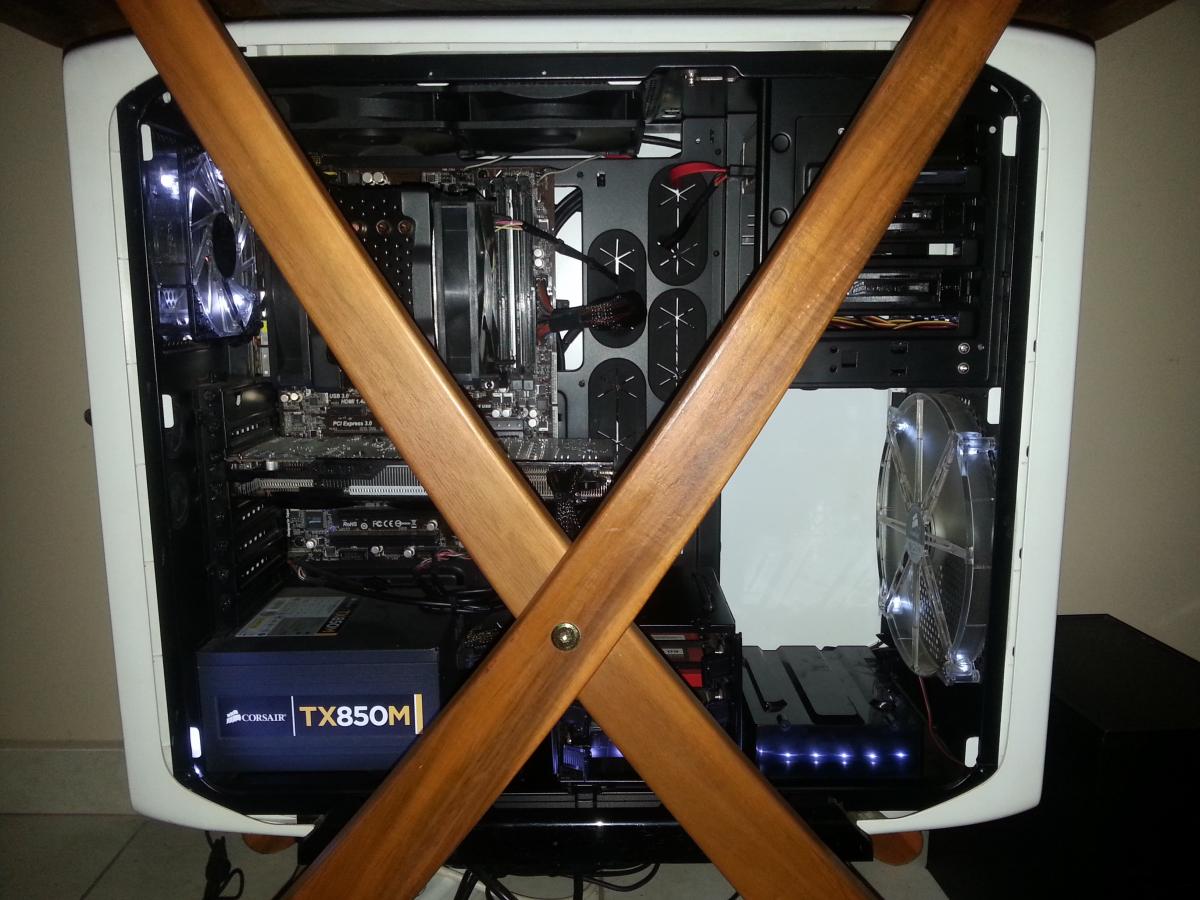

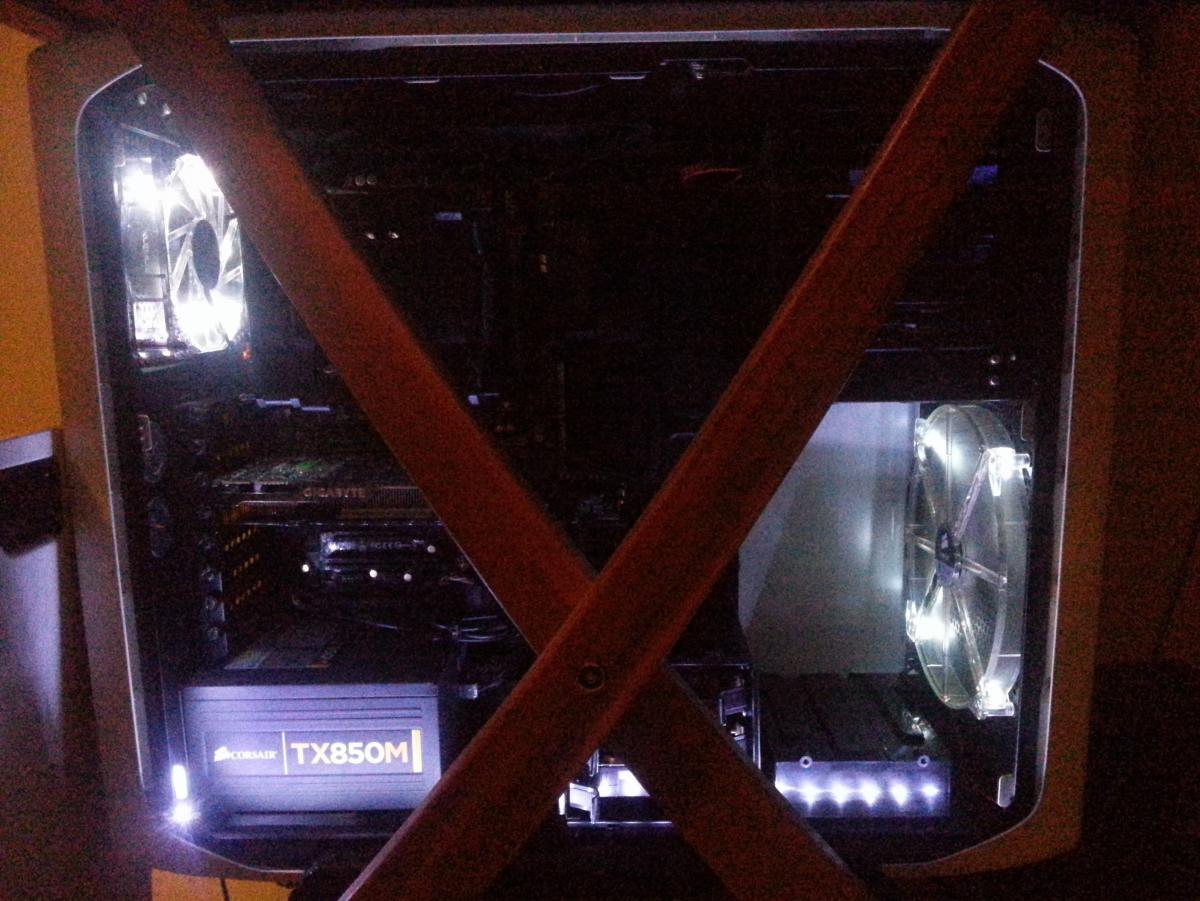

να πως φαίνεται το κουτί μέσα τώρα (σορρυ για το ξύλινο χ αλλά δεν γίνεται να το μετακινήσω τώρα, έχω πίασει με δεμάτια όλα τα καλώδια πίσω από το τραπέζι και θέλει διαδικασία)









[akmakas]

Και μια ερώτηση..Θέλω να κόψω το πλαινό καπάκι να βάλω plexiglass το οποίο μπορώ να το χειριστώ σε laser cuter φίλου.Που μπορώ να βρω άραγε κάποιον προμηθευτή που να πουλάει φύλλα δε διάφορα μεγέθη κια χρώματα ξέρετε κανένα?
