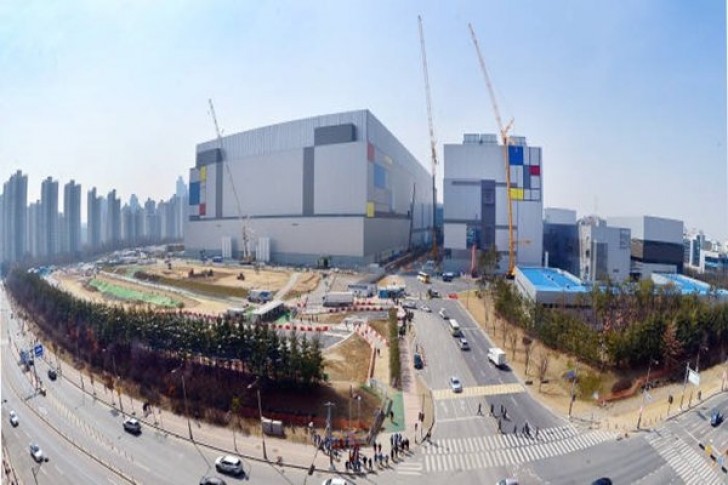

Η Samsung θα επενδύσει $7 δις σε γραμμές παραγωγής chips στα 10nm και 7nm

Αναμενομενες κινησεις αν και αμφιβαλλω οτι θα δουμε soc στα 7nm το 2018.

10.. 7... 5... κ μετά? Τι?

3...2....1...

4, 2, 1

fun fact:

1 άτομο πυριτίου = 0,21 nm (εμπειρική διάμετρος)

επίσης από wikipedia:

Beyond 7 nm, major technological advances would have to be made; possible candidates include vortex laser,^[3]MOSFET-BJT dual-mode transistor,^[4]3D packaging,^[5]microfluidic cooling,^[6]PCMOS,^[7]vacuum transistors,^[8]t-rays,^[9]extreme ultraviolet lithography,^[10]carbon nanotube transistors,^[11]silicon photonics,^[12]graphene,^[13]phosphorene,^[14]organic semiconductors,^[15]gallium arsenide,^[16]indium gallium arsenide,^[17]nano-patterning,^[18] and reconfigurable chaos-based microchips.^[19]

^{διαλέγεις και παίρνεις}

μεχρι τοτε μπορει να πεσει κανα αλλο UFO στο ροσγουελ και να βρουν αλλη τεχνολογια ολοκληρωσης

1.5 nm είναι το φυσικό όριο μήκους πύλης. Αλλά έχουμε άλλα θέματα να λύσουμε... Διασύνδεση και κυρίως απαγωγή θερμότητας

Το μέλλον είναι τα memristor googlarete το

Νομίζω ότι στα 7 nm προσπαθεί και η mediatek με τον x30 σε 12 cores αλλά δεν υπάρχει (όπως έγραφε το αρθρο) σημαντικό ενδιαφέρον για την οικονομική στήριξη του σχεδίου. Πάντα σε εργοστάσια της tcms.

Πολύ δυνατός ο ανταγωνισμός στα κινητά, τα PC τα έχουν όλοι γραμμενα.

1.5 nm είναι το φυσικό όριο μήκους πύλης. Αλλά έχουμε άλλα θέματα να λύσουμε... Διασύνδεση και κυρίως απαγωγή θερμότητας

Γενικότερα σε κάθε μέγεθος είχαμε και θα έχουμε ένα μικρό leak όπου τα ηλεκτρόνια περνάνε μέσα από τον insulator που προστατεύει την πύλη. Η διαρροή αυτού του ρεύματος έχει σαν αποτέλεσμα την σπατάλη ενέργειας, την αύξηση της θερμοκρασίας μέχρι και την καταστολή της λειτουργίας της συσκευής. Όσο πλησιάζουμε τα ~3nm τόσο αυτό το leak αυξάνεται, από τα 3 και μετά αυξάνεται εκθετικά κάνοντας την χρήση ενός επεξεργαστή με transistor τέτοιου μεγέθους να είναι παντελώς άχρηστη.

Υ.Γ Με απλά Ελληνικά -και εδώ μπαίνει η δικιά μου προσωπική άποψη- αν δεν αλλάξουμε υλικά και δεν εφεύρουμε κάποιον νέο τρόπο κατασκευής που να συμβαδίζει (να πηγαίνει δλδ χέρι-με-χέρι) με αυτά τα υλικά τότε το φυσικό όριο είναι τα 5nm.

Μετά (x < 3) ότι και να κάνεις, με κλειστή ή ανοιχτή την πύλη το ρεύμα θα περνάει άρα δεν θα μπορεί να παρθεί computational αποτέλεσμα μιας και δεν θα υπάρχει σωστό input.

Να και μια εταιρία που επενδύει πραγματικα χρήματα στο R&D για τις mobile συσκευές.
